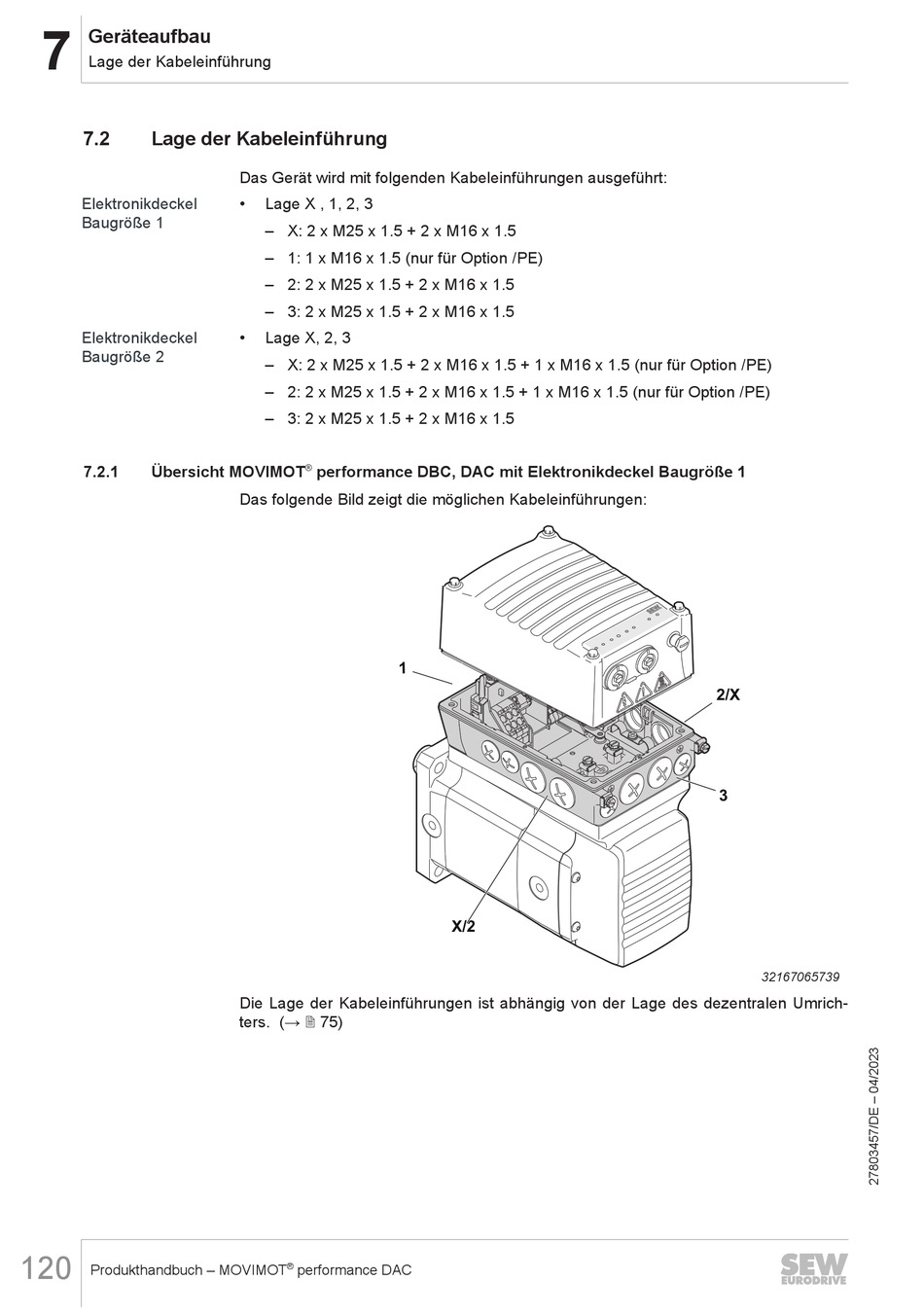

Lage Der Kabeleinführung; Übersicht Movimot - SEW-Eurodrive MOVIMOT performance CM3C DAC Serie Produkthandbuch

Geräteaufbau
7
Lage der Kabeleinführung
7.2 Lage der Kabeleinführung
Elektronikdeckel
Baugröße 1
Elektronikdeckel
Baugröße 2
7.2.1 Übersicht MOVIMOT
120
Produkthandbuch – MOVIMOT
Das Gerät wird mit folgenden Kabeleinführungen ausgeführt:
• Lage X , 1, 2, 3
– X: 2 x M25 x 1.5 + 2 x M16 x 1.5
– 1: 1 x M16 x 1.5 (nur für Option /PE)
– 2: 2 x M25 x 1.5 + 2 x M16 x 1.5
– 3: 2 x M25 x 1.5 + 2 x M16 x 1.5
• Lage X, 2, 3
– X: 2 x M25 x 1.5 + 2 x M16 x 1.5 + 1 x M16 x 1.5 (nur für Option /PE)
– 2: 2 x M25 x 1.5 + 2 x M16 x 1.5 + 1 x M16 x 1.5 (nur für Option /PE)
– 3: 2 x M25 x 1.5 + 2 x M16 x 1.5
®
performance DBC, DAC mit Elektronikdeckel Baugröße 1
Das folgende Bild zeigt die möglichen Kabeleinführungen:
Die Lage der Kabeleinführungen ist abhängig von der Lage des dezentralen Umrich-
ters. (→ 2 75)
®
performance DAC
X/2
2/X
3
32167065739
