8.5.6 Konfiguration 6: Master über 4G LTE mit dem Internet verbunden, Knoten über WLAN mit dem
Master und miteinander verbunden, wobei der Master als WLAN-Hotspot fungiert.
Die maximale Anzahl der angeschlossenen Ladestationen in dieser Konfiguration beträgt 5. Der Elektroinstallateur hat
dafür zu sorgen, dass das 4G LTE Netz ausreichende Signalstärke, Reichweite und Datenverfügbarkeit hat.

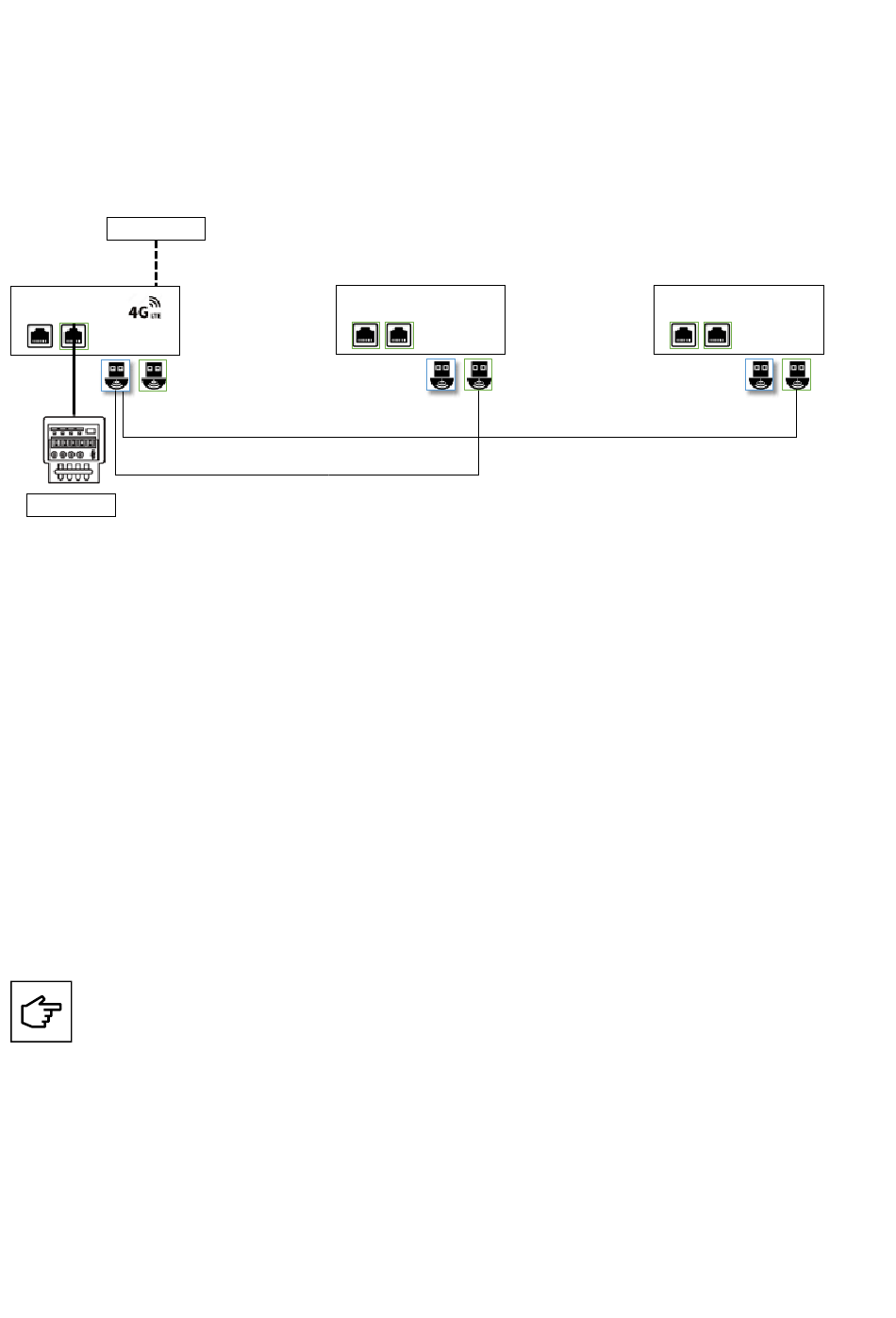

Abbildung 58 . Netzwerkdiagramm: Master über 4G LTE verbunden, Knoten mit dem Master über WLAN verbunden
Internet Access
Master
ETH0 ETH1
Hotspot Wi Fi
Energy Meter
8.5.6.1 Netzwerkverbindungseinstellungen: Master
Zur Konfigurierung des Master EV Charger gehört das Einrichten der Anschlussparameter für 4G LTE, WLAN-Hotspot
und ETH1. Die Fachkraft, die die Installation durchführt, soll über gute Kenntnisse der Installation und Inbetriebnahme
von IP-Netzwerken verfügen.
Zur Konfigurierung des Masters wählen Sie zunächst die erweiterte (advanced) Konfiguration aus ( siehe Abschnitt
8.5.3.1 für weitere Informationen).
Schritte zur Konfigurierung der Einstellungen für den 4G-LTE-Anschluss:
Zur Konfigurierung des Masters für die Internetverbindung über 4G LTE lesen Sie bitte Abschnitt 8.5.5.1 und befolgen
Sie die Konfigurationsschritte für 4G LTE.
Schritte zur Konfigurierung des WLAN-Hotspots:
Schritt 1 . Gehen Sie zum Abschnitt „WLAN-Hotspot" (Abbildung 59).
Schritt 2 . Vergewissern Sie sich, dass das Kontrollkästchen „Enabled" aktiviert ist.
Schritt 3 . Wählen Sie im Feld „Routing" die Option „to node" (zum Knoten) aus dem Dropdown-Menü.
Schritt 4 . Stellen Sie den „Mode" auf „DHCP client".
Schritt 5 . Wählen Sie die SSID, das Passwort und das Sicherheitsprotokoll aus, die vom WLAN-Netzwerk des Masters
zu verwenden sind.
Schritt 6 . Stellen Sie die Netzwerkinformationen ein (IP, Maske, Gateway, DNS)
Schritt 7 . Klicken Sie auf „Speichern" und auf „Übernehmen".
Sie können die Konfigurierungsseite erneut öffnen und mit der Konfigurierung des Masters unter
Verwendung der in den obigen Schritten festgelegten IP-Adresse fortfahren. Abbildung 59 zeigt dies am
Beispiel der IP-Adresse 192.168.54.1.
Geräte, die versuchen, eine Verbindung zur SSID des Master WLANs herzustellen, müssen das gleiche
Passwort und Sicherheitsprotokoll verwenden
70 INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com
Node 1
ETH0 ETH1
Hotspot Wi Fi
Node 2
ETH0 ETH1
Hotspot Wi Fi
