Eaton Green Motion Building Installationshandbuch Seite 71

Titel 00

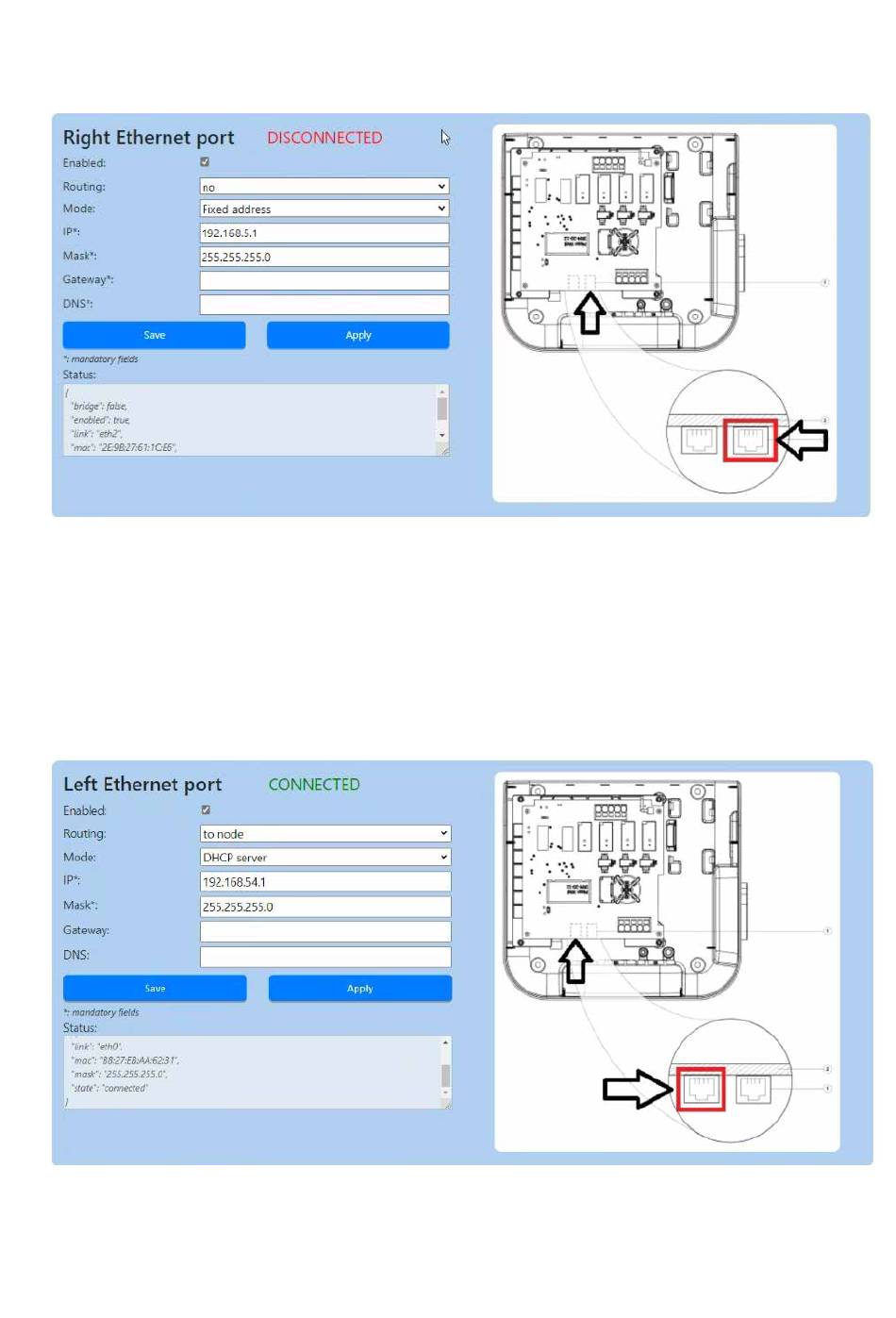

Abbildung 54 . Ethernet (ETH1) Anschlusseinstellungen für den Master
Schritte zur Konfigurierung der Einstellungen für die Ethernetverbindung (ETH0):
Schritt 1 . Gehen Sie zum Abschnitt „"Linker Ethernetanschluss" (Abbildung 55).
Schritt 2 . Vergewissern Sie sich, dass das Kontrollkästchen „Enabled" aktiviert ist.
Schritt 3 . Wählen Sie im Feld „Routing" die Option „to node" (zum Knoten) aus dem Dropdown-Menü.
Schritt 4 . Stellen Sie den „Mode" auf „DHCP client".
Schritt 5 . Fügen Sie Einzelheiten für das LAN hinzu (IP-Adresse, Maske...)
Schritt 6 . Klicken Sie auf „Speichern" und auf „Übernehmen".
Abbildung 55 . Ethernet (ETH0) Anschlusseinstellungen für den Master
INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com 67
