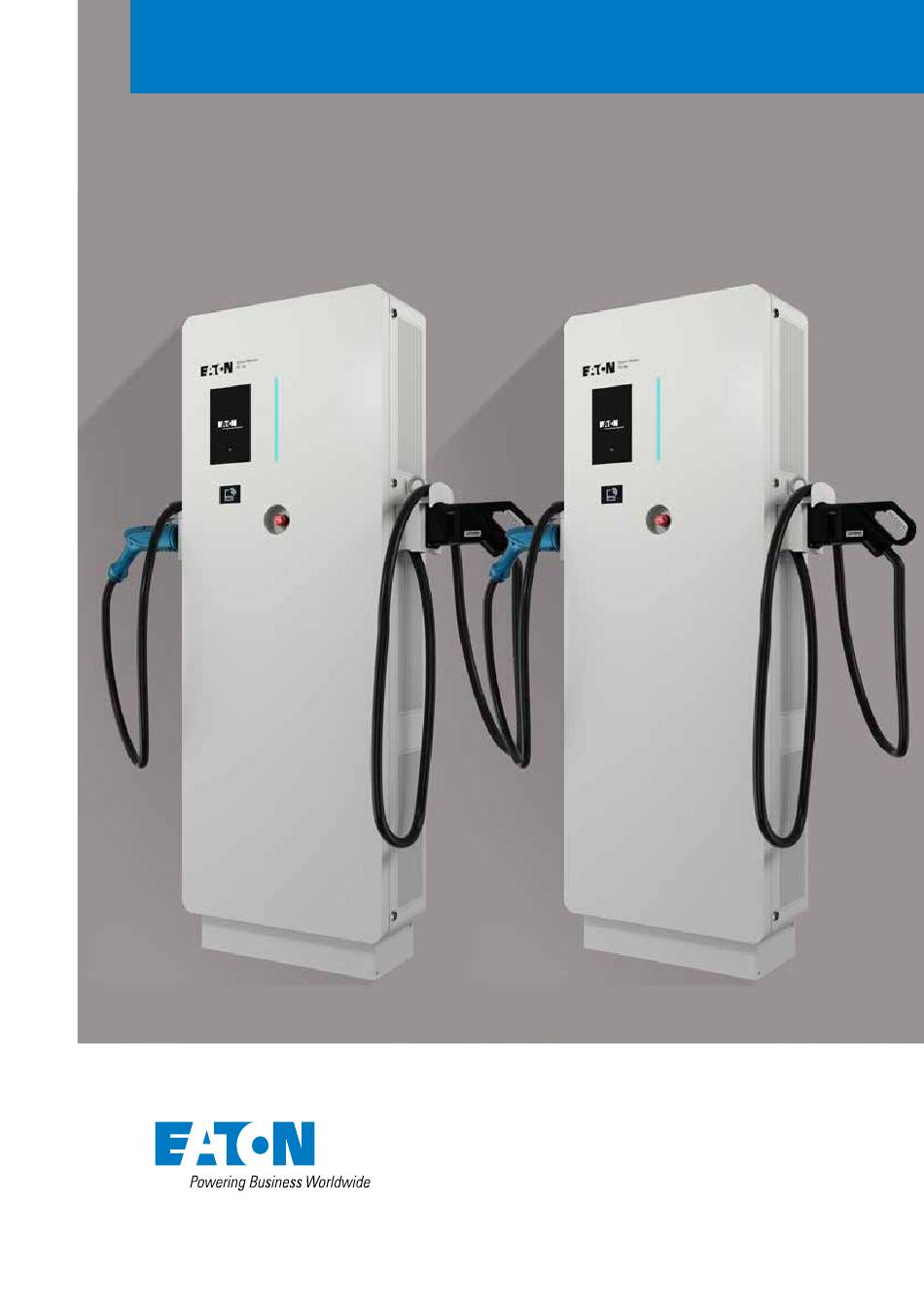

- Seite 1 Green Motion DC 44/66 EV Charger Green Motion DC 44/66 Bedienungsanleitung...
-
Seite 2: Gewährleistungs- Und Haftungsausschluss
Erfahrungen und der Bewertung der Eaton Corporation („Eaton“) und sind unter Umständen nicht allumfassend. Wenden Sie sich für weitere Informationen bitte an eine Vertriebsniederlassung von Eaton. Der Verkauf des in dieser Informationsschrift gezeigten Produkts unterliegt den Allgemeinen Geschäftsbedingungen in den entsprechenden Eaton-Verkaufsrichtlinien oder sonstigen vertraglichen Vereinbarungen zwischen Eaton und dem Käufer. -
Seite 3: Inhaltsverzeichnis
Erdung (erforderlich) ..............23 INSTALLATIONSHANDBUCH FÜR GREEN MOTION DC 44/66 EV CHARGER MN192006DE April 2023 www.eaton.com... - Seite 4 KONTAKTINFORMATIONEN ZUM SUPPORT ..........38 INSTALLATIONSHANDBUCH FÜR GREEN MOTION DC 44/66 EV CHARGER MN192006DE April 2023 www.eaton.com...
-
Seite 5: Einleitung
Inbetriebnahme des Geräts gelesen werden. Dieses Handbuch sollte zur späteren Referenz aufbewahrt werden. Beachten Sie, dass der Green Motion DC 44/66 EV Charger nur durch qualifizierte Fachkräfte, z. B. einen technischen Kundendienstmitarbeiter von Eaton oder einen Fachinstallateur, zu installieren ist. Der Green Motion DC 44/66 EV Charger enthält keine Komponenten, die vom Benutzer gewartet werden können. -
Seite 6: Anwendungsbereich
Titel 1.1 Anwendungsbereich Dieses Installationshandbuch richtet sich an qualifizierte Fachkräfte. Es wird beschrieben, wie die EV Charger Eaton Green Motion DC 44 und Eaton Green Motion DC 66 sicher installiert und in Betrieb genommen werden: Tabelle 1. Eaton Green Motion DC 44/66 EV Charger Übersicht... -
Seite 7: In Diesem Dokument Verwendete Konventionen
Schutzerdung Persönliche Schutzausrüstung Fehlerstrom-Schutzschalter (Residual Current Device) Software Benutzeroberfläche WEEE Elektro- und Elektronik-Altgeräte E-Fahrzeuge Elektrofahrzeug Kontrolleinheit DHCP Dynamic Host Configuration Protocol Netzwerkadressübersetzung Übertragungssteuerungsprotokoll Portadressübersetzung SIM-Karte Subscriber Identity Module-Karte INSTALLATIONSHANDBUCH FÜR GREEN MOTION DC 44/66 EV CHARGER MN192006DE April 2023 www.eaton.com... -
Seite 8: Vorsichtshinweise
Sie sich bitte an Ihren Eaton Vertriebsmitarbeiter über: bgtechsupport@eaton.com Das Gerät darf keiner Modifikation unterzogen werden. Eaton übernimmt keinerlei Verantwortung, wenn die Regeln für die korrekte Installation nicht eingehalten werden, und ist nicht für das System vor oder hinter den von ihm zur Verfügung gestellten Geräten verantwortlich. -
Seite 9: Empfohlene Schutzmaßnahmen Während Der Installation
Aus offensichtlichen Gründen kann sich der Hersteller nicht alle möglichen Installationsarten und Standorte vorstellen, an denen das Gerät installiert werden soll; der Kunde muss daher den Hersteller über spezifische Installationsbedingungen klar informieren. Eaton übernimmt keine Verantwortung für den Fall, dass die Einheit falsch installiert wird. -
Seite 10: Elektromagnetische Felder Und Störungen
Das versehentliche Trennen der Schnellkupplungen während des Betriebs Achten Sie darauf, den Zugang zum Installationsbereich zu beschränken. des Geräts oder das Herstellen falscher Verbindungen kann zu elektrischen Lichtbögen führen. INSTALLATIONSHANDBUCH FÜR GREEN MOTION DC 44/66 EV CHARGER MN192006DE April 2023 www.eaton.com... -
Seite 11: Allgemeine Beschreibung
Titel 3. Allgemeine Beschreibung Die folgenden Abbildungen zeigen verschiedene Ansichten des Green Motion DC 44/66 EV Charger. 3.1 Vorder- und Rückansicht Abbildung 1. Vorder- und Rückansicht des Green Motion DC 44/66 EV Chargers Kennzeichnung Beschreibung Frontansicht Rückansicht Touchscreen-Farbdisplay RFID-Lesegerät LED-Anzeige Notschalter INSTALLATIONSHANDBUCH FÜR GREEN MOTION DC 44/66 EV CHARGER MN192006DE April 2023 www.eaton.com... -
Seite 12: Ansicht Von Links Und Rechts
Titel 3.2 Ansicht von links und rechts Abbildung 2. Linke und rechte Ansicht des Green Motion DC 44/66 EV Chargers Kennzeichnung Beschreibung Ansicht von links Ansicht von rechts Luftfilter INSTALLATIONSHANDBUCH FÜR GREEN MOTION DC 44/66 EV CHARGER MN192006DE April 2023 www.eaton.com... -
Seite 13: Ansicht Von Oben Und Unten
Titel 3.3 Ansicht von oben und unten Abbildung 3. Ober- und Unteransicht des Green Motion DC 44/66 EV Chargers Ø 18 (X4) 200 mm (7.8 inch) 3 mm (0.1 inch) 98 mm (3.8 inch) 21.5 mm (0.8 inch) 480 mm (18.8 inch) Ø... -
Seite 14: Kabeltypen
Ladeleistung kann jedoch aufgrund externer Faktoren wie der verfügbaren Netzleistung, der Kapazität der elektrischen Anlagen und des Fahrzeugmodells variieren. Aus diesem Grund übernimmt Eaton keine Haftung für die tatsächliche Leistungsabgabe. Abbildung 4. Bildliche Darstellung der für den Green Motion DC 44/66 EV Charger verfügbaren Steckertypen Kennzeichnung Beschreibung... -
Seite 15: Relevante Informationen Vor Der Installation
Sicherheitshinweise. • 4.3 Abmessungen und Gewicht In der Tabelle unten finden Sie die Abmessungen und das Gewicht des Green Motion DC 44/66 EV Chargers. Tabelle 5. Abmessungen und Gewicht des Eaton Green Motion DC 44/66 EV Chargers EV-Ladestation Green Motion DC 44 Green Motion DC 66 Abmessungen (H x B x T) in mm... -
Seite 16: Anweisungen Zum Heben, Transportieren Und Entladen
Bitte beachten Sie die örtlichen Vorschriften und Gesetze für den Transport und die Handhabung des Geräts. Heben Eaton verpackt und schützt jede Komponente durch Mittel, die den Transport und die Handhabung erleichtern. Diese Arbeiten müssen von qualifiziertem Fachpersonal durchgeführt werden, das auf das Be- und Entladen von Komponenten spezialisiert ist. - Seite 17 Lack zu vermeiden. Abbildung 6. Anweisungen zum Anheben des EV Chargers Unterschätzen Sie das Gewicht des Green Motion DC 44/66 EV Chargers nicht. Überprüfen Sie die technischen Daten. Die Anzahl der Arbeitskräfte für Transport, Handhabung und Anheben muss auf das Gewicht des Geräts abgestimmt sein und den örtlichen Vorschriften entsprechen.
-
Seite 18: Auspacken
Luftzirkulation nicht behindert wird und dass der Luftein- und -auslass nicht durch Schnee oder Sonstiges blockiert wird. 5.2 Montage Der Green Motion DC 44/66 EV Charger muss auf einem Betonsockel montiert werden, und jeder EV Charger darf nur einen Parkplatz versorgen. 5.2.1 Standortdesign Ein Standort für Elektrofahrzeuge (EVs), ausgestattet mit EV Charger, kann unterschiedlich gestaltet werden. - Seite 19 In der Abbildung 8 ist eine alternative Positionierung für die EV Charger dargestellt. Abbildung 8. Alternative Positionierung von Elektroladestationen Der empfohlene Mindestabstand zwischen den aneinandergereihten Ladestationen für Elektrofahrzeuge beträgt 600 mm. INSTALLATIONSHANDBUCH FÜR GREEN MOTION DC 44/66 EV CHARGER MN192006DE April 2023 www.eaton.com...
-
Seite 20: Montage Des Green Motion Dc 44/66
(3.1 inch) Ø 48 mm (1.9 inch) 83 mm (3.2 inch) 235 mm (9.2 inch) Kennzeichnung Beschreibung Draufsicht des Betonsockels Vorderansicht des Betonsockels Loch für Elektrokabel Betonsockel Edelstahlstange M10 INSTALLATIONSHANDBUCH FÜR GREEN MOTION DC 44/66 EV CHARGER MN192006DE April 2023 www.eaton.com... - Seite 21 Titel Siehe eine schematische Darstellung des Green Motion DC 44/66 EV Chargers, der auf einem Betonsockel montiert ist, in Abbildung 10. Abbildung 10. Ansicht des EV Chargers auf Betonsockel montiert INSTALLATIONSHANDBUCH FÜR GREEN MOTION DC 44/66 EV CHARGER MN192006DE April 2023 www.eaton.com...
-
Seite 22: Elektrische Anschlüsse Und Verdrahtung
(siehe Temperaturbewertung der Versorgungsklemmen). Unter bestimmten Umständen kann dies den Kabelquerschnitt erhöhen und den Temperaturwiderstand der Netzteilleitung ändern. Die Art von FI-Schalter und Schutzschalter muss vom qualifizierten Elektro-Fachpersonal entsprechend den lokalen Normen gewählt werden. INSTALLATIONSHANDBUCH FÜR GREEN MOTION DC 44/66 EV CHARGER MN192006DE April 2023 www.eaton.com... - Seite 23 Der Gelichstromfehlerschutz wird durch eine galvanische Trennung und eine interne Isolationsüberwachungseinrichtung gewährleistet. Eaton empfiehlt, dass DC EV Charger, die in einem TT-System installiert werden, gemäß IEC 60364-7-722 mit einem vorgeschalteten FI-Schalter ausgestattet sind. Eaton empfiehlt, dass DC EV Charger, die in einem TN-System mit Brandgefahr installiert werden, gemäß...
- Seite 24 Ausgang, CCS CHAdeMO/CCS-Steuerschnittstelle Eaton empfiehlt die Verwendung der in der Tabelle 7 aufgeführten Geräte als Schutzvorrichtungen. Tabelle 7. Empfehlungen von Eaton für Schutzvorrichtungen für die Green Motion DC 44/66 EV Charger Green Motion DC 44 Green Motion DC 66 Typ der Schutzvorrichtung 80-A-Leistungsschalter für 3-phasigen...
-
Seite 25: Elektrischer Anschluss Und Klemmen
Stellen Sie vor Beginn der Anschlussarbeiten sicher, dass der Hauptschalter der externen AC-Leitung getrennt ist und die Leistungsschalter offen sind. Die Green Motion DC 44/66 Ladestation darf nicht in einem IT-Stromverteilungssystem verwendet werden. Befolgen Sie die nächsten Schritte, um den EV Charger an die Stromversorgung anzuschließen: Schritt 1. - Seite 26 Achten Sie darauf, dass die Phasen nicht mit dem Neutralleiter verwechselt werden. Sollte dies der Fall sein, kann es zu einem Systemausfall kommen. Überprüfen Sie die Korrektheit der Phasenfolge. Abbildung 15. Anschluss der Ladestation an das Stromnetz INSTALLATIONSHANDBUCH FÜR GREEN MOTION DC 44/66 EV CHARGER MN192006DE April 2023 www.eaton.com...
-
Seite 27: Erdung (Erforderlich)
Systems gemäß den Anweisungen des Herstellers und den örtlichen Rechtsvorschriften verantwortlich. Laden Sie die auf www.eaton.com verfügbare Installationscheckliste herunter, und überprüfen Sie, ob alle Punkte auf der Checkliste ausgeführt wurden (siehe Kapitel 7.1). INSTALLATIONSHANDBUCH FÜR GREEN MOTION DC 44/66 EV CHARGER MN192006DE April 2023 www.eaton.com... -
Seite 28: Einschalten Des Geräts
Schritt 2. Warten Sie, bis sich das Display einschaltet. Schritt 3. Bitte besuchen Sie den Link oder scannen Sie den QR-Code, um das Formular für die Installationscheckliste auszufüllen: https://content.eaton.com/en-gb-installation-checklist-ev-chargers Abbildung 16. QR-Code für das Online-Formular der Installations-Checkliste INSTALLATIONSHANDBUCH FÜR GREEN MOTION DC 44/66 EV CHARGER MN192006DE April 2023 www.eaton.com... -
Seite 29: Online-Ev Charger
Titel 7.2 Online-EV Charger Der Green Motion DC 44/66 EV Charger verwendet ein Software-Management-System, den Eaton Charging Network Manager, der das Netz des EV Chargers steuert. Weitere Informationen finden Sie im Benutzerhandbuch des Eaton Charging Network Managers, das auf www.eaton.com verfügbar ist. -
Seite 30: Konfiguration Der Online-Verbindung Zur Ladestation Über Lan
Der Router des EV Chargers ist in der Regel vorkonfiguriert. Es sind jedoch noch einige letzte Schritte erforderlich, um die Installation abzuschließen. Sollten Sie bei der Einrichtung auf Schwierigkeiten stoßen, können Sie sich an den technischen Support von Eaton wenden, der Sie per E-Mail an BGTechSupport@eaton.com... -
Seite 31: Konfiguration Der Online-Verbindung Zur Ladestation Über Sim-Karte
Die Kommunikation über eine SIM-Karte ist optional. Wenden Sie sich für die Aktivierung an Ihren Eaton-Kundendienstmitarbeiter. Die SIM-Karte ist eine Mini-SIM im 2FF-Format. Die Verbindung zum Eaton Charging Network Manager wird automatisch hergestellt. Manchmal kann die SIM-PIN Verbindungsprobleme verursachen. Wenden Sie sich in diesem Fall an Ihren Eaton Kundendienstmitarbeiter. -
Seite 32: Schließen Der Vorderen Abdeckung Nach Konfiguration Eines Ev Chargers
ACHTUNG - Wenn Sie die Frontklappe nach der Konfiguration der Ladestation nicht schließen und sichern, besteht die Gefahr eines Stromschlags. In Kapitel 8.1 dieses Handbuchs finden Sie eine Anleitung zum ordnungemäßen Schließen des Gehäuses des EV Chargers. INSTALLATIONSHANDBUCH FÜR GREEN MOTION DC 44/66 EV CHARGER MN192006DE April 2023 www.eaton.com... -
Seite 33: Starten Des Ladevorgangs
• 7.4.2 LED-Anzeige Der Green Motion DC 44/66 EV Charger ist mit einer LED-Anzeige an der vorderen Abdeckung ausgestattet (Abbildung 1). In Tabelle 8 sind die möglichen LED-Anzeigen während des Betriebs zusammengefasst. Tabelle 8. LED-Anzeigen des Eaton Green Motion DC 44/66 EV Chargers... - Seite 34 Ladezustand der Fahrzeugbatterie bei 100% 7.4.3 Touchscreen-Farbdisplay Der Green Motion DC 44/66 EV Charger ist an der vorderen Abdeckung mit einem Touchscreen-Farbdisplay ausgestattet. Siehe Abbildung 1. Die auf dem Display angezeigten Informationen sind in der Regel selbsterklärend. In Tabelle 10 finden Sie ein Beispiel für Bildschirmanzeigen während der Startphase.
- Seite 35 Ladestation in Betrieb zu nehmen Diese Ladestation ist nicht Teil Ihres eMSP und Sie haben keine Roaming-Rechte. Sie können nicht mit Ihrer RFID-Karte aufladen. Falls verfügbar, verwenden Sie Scan&Charge. INSTALLATIONSHANDBUCH FÜR GREEN MOTION DC 44/66 EV CHARGER MN192006DE April 2023 www.eaton.com...
- Seite 36 Sie nicht mit der Abrechnung beginnen. Offene Tür entdeckt. Die Tür muss geschlossen werden, bevor ein neuer Ladevorgang gestartet wird. INSTALLATIONSHANDBUCH FÜR GREEN MOTION DC 44/66 EV CHARGER MN192006DE April 2023 www.eaton.com...
-
Seite 37: Wartung
Achten Sie beim Entfernen der vorderen Abdeckung darauf, dass die Kabel, die mit dem Display und den Elektronikplatinen verbunden sind, nicht beschädigt werden. Schritt 1. Entriegeln Sie mit dem 8-mm-Vierkantschlüssel die drei Nockenschlösser auf der rechten Seite der Ladestation (siehe Abbildung 23). INSTALLATIONSHANDBUCH FÜR GREEN MOTION DC 44/66 EV CHARGER MN192006DE April 2023 www.eaton.com... -
Seite 38: So Wird Das Gerät Außer Betrieb Gesetzt
Der Green Motion DC 44/66 EV Charger kann mit den folgenden Schritten außer Betrieb gesetzt werden: 1. Methode vor Ort: Drücken Sie den Not-Stopp-Schalter. 2. Methode per Fernsteuerung: Rufen Sie den Eaton Charging Network Manager auf, und stellen Sie das Gerät als außer Betrieb ein. -
Seite 39: Demontage
Schritt 3. Trennen Sie die Ladestation vom Netz (siehe Abbildung 14) Schritt 4. Trennen Sie die Kommunikationskabel und externen Steuerungen, sofern vorhanden. Schritt 5. Das Produkt kann jetzt zur Entsorgung oder Reparatur entfernt werden. INSTALLATIONSHANDBUCH FÜR GREEN MOTION DC 44/66 EV CHARGER MN192006DE April 2023 www.eaton.com... -
Seite 40: Aktualisierungen Für Ev Charger
Bei Einheiten, die online sind, muss dies über die Softwareplattform Eaton Charging Network Manager erfolgen. Weitere Informationen finden Sie im Benutzerhandbuch des Eaton Charging Network Managers, das auf www.eaton.com verfügbar ist. Bei Geräten, die offline sind, wenden Sie sich über folgende E-Mail-Adresse an Ihren Eaton-Kundendienstmitarbeiter: bgtechsupport@eaton.com 8.7 Entsorgung... -
Seite 41: Fehlerbehebung
Überprüfen Sie die Stromversorgung an der elektrischen Schalttafel, schalten Sie den Schutzschalter aus und setzen Sie ihn zurück, um ihn neu zu starten. Versuchen Sie, das Fahrzeug zu starten und zu bewegen und dann erneut zu laden. INSTALLATIONSHANDBUCH FÜR GREEN MOTION DC 44/66 EV CHARGER MN192006DE April 2023 www.eaton.com... -
Seite 42: Technische Daten
Die Etiketten dürfen NICHT mit Gegenständen (Lappen, Kartons, Ausrüstung usw.) verdeckt werden, sondern müssen regelmäßig gereinigt werden und stets gut sichtbar sein. Abbildung 25. Position des Typenschilds Kennzeichnung Beschreibung Typenschild INSTALLATIONSHANDBUCH FÜR GREEN MOTION DC 44/66 EV CHARGER MN192006DE April 2023 www.eaton.com... -
Seite 43: Technisches Datenblatt
Sollten während des Betriebs des Green Motion DC 44/66 EV Chargers technische Probleme auftreten, wenden Sie sich bitte an den für Sie zuständigen Mitarbeiter des technischen Support von Eaton unter der E-Mail-Adresse bgtechsupport@eaton.com. Geben Sie bei der Kontaktaufnahme mit dem technischen Support von Eaton bitte die... - Seite 44 Eaton Industries Manufacturing GmbH Place de la Gare 2 1345 Le Lieu, Schweiz eaton.com/greenmotiondc44_66 © 2023 Eaton Alle Rechte vorbehalten Eaton ist ein eingetragenes Warenzeichen. Publikationsnummer Publikationsnummer MN192006DE Alle anderen Warenzeichen sind Eigentum April 2023 ihrer jeweiligen Inhaber.
