8.5.3 Konfiguration 3: Master über WLAN mit dem Internet verbunden, Knoten über ein RJ45-Kabel
in einer Daisy-Chain-Topologie mit dem Master und miteinander verbunden.
Die maximale Anzahl der angeschlossenen Ladestationen in dieser Konfiguration beträgt 15. Beim Aufbau eines
Daisy-Chain-Netzwerks mit RJ45-Kabeln ist es wichtig, die Position der Ethernetanschlüsse an der
Ladestation zu berücksichtigen:
ETH0 (linker Anschluss) des Masters wird mit ETH0 (linker Port) des Knotens 1 verbunden.
•
ETH1 (rechter Anschluss) des Knotens 1 wird mit ETH0 (linker Anschluss) des Knotens 2 verbunden.
•
ETH1 (rechter Anschluss) des Knotens (n-1) wird mit ETH0 (linker Anschluss) des Knotens (n) verbunden.
•

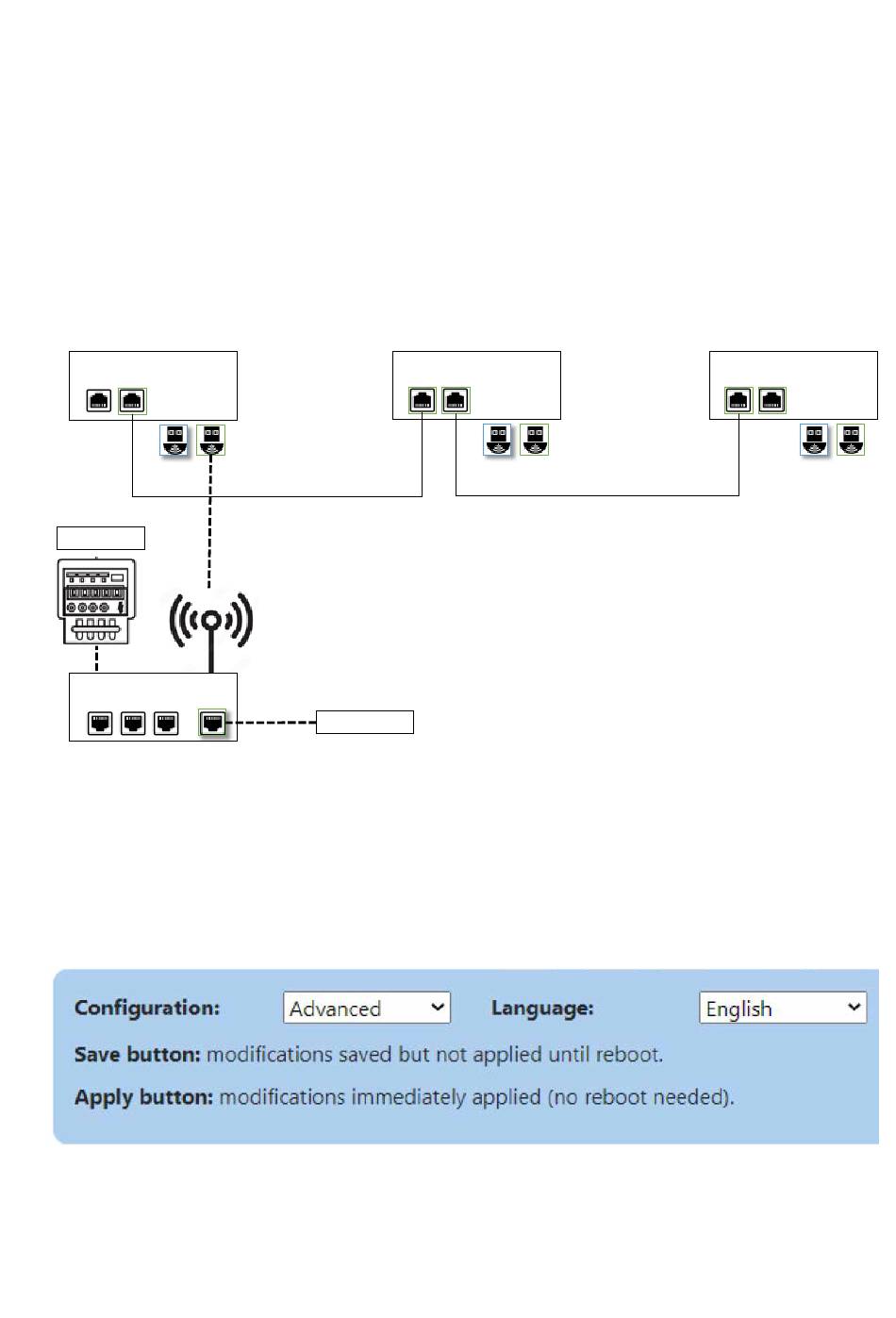

Abbildung 44 . Netzwerkdiagramm: Master über WLAN verbunden, Knoten in Daisy-Chain mit dem Master und
miteinander verbunden
Master
ETH0 ETH1
Hotspot Wi Fi
Energy Meter
Wi Fi Router
LAN LAN LAN

8.5.3.1 Netzwerkverbindungseinstellungen: Master

Zur Konfigurierung des Master EV Charger gehört das Einrichten von WLAN und ETH1 Anschlussparameter.
Die Fachkraft, die die Installation durchführt, soll über gute Kenntnisse der Installation und Inbetriebnahme von
IP-Netzwerken verfügen.
Configuration 3 Zur Konfigurierung des Masters wählen Sie zunächst die Konfiguration " „Advanced" (Erweitert):
Gehen Sie zum Anfang der Konfigurierungsseite (Abbildung 45).
•
Wählen Sie unter „Configuration" (Konfigurierung) die Option „Advanced" (Erweitert) aus dem Dropdown-Menü.
•
Abbildung 45 . Auswählen der erweiterten Konfigurationseinstellungen
WAN
Internet Access
