Schritt 5 . Verbinden Sie die Kabel mit dem Arbeitsstromauslöser, indem Sie sie durch die Kommunikationskabel-Einführung
an der Unterseite des EV Chargers führen. Verlegen Sie die Kabel vorsichtig und achten Sie darauf, dass die Kabel
die elektronischen Platten nicht berühren.

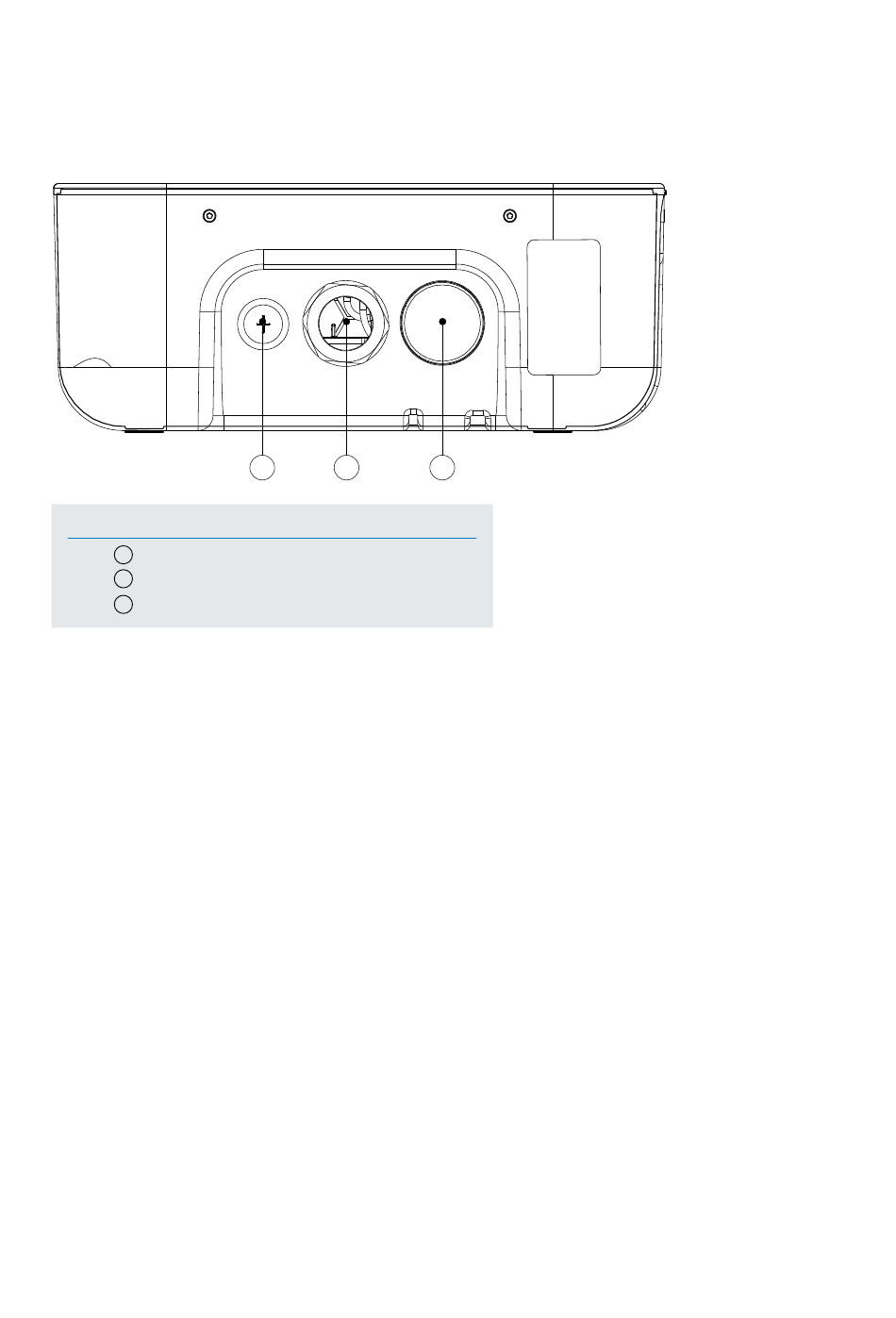

Abbildung 21 . Ansicht von unten des Green Motion Building EV Charger
Kennzeichnung Beschreibung
Kabeleinführung für Kommunikationskabel
1
2 Leistungsaufnahme
Kabelausgang
3
Schritt 6 . Setzen Sie die Plattform vorsichtig wieder ein, und schließen Sie den Green Motion Building. EV Charger
Wenn nach dem Einbau des Arbeitsstromauslösers ein Fehler am Leistungsschütz im EV Charger auftritt,
geht der EV Charger in einen Fehlermodus über. Die LED-Anzeige an der vorderen Abdeckung leuchtet rot.
Siehe Abschnitt 9.2. Nach einigen Sekunden aktiviert das Notsignal den Arbeitsstromauslöser und schaltet die
Schutzschalter aus.
6.5.3 Überprüfung
Prüfen Sie die folgenden Punkte, um die EV-Kompatibilität des EV Chargers nachzuweisen und demonstrieren
zu können:

Harmonische Verzerrung und unsymmetrische Belastung der Stromversorgung:

Die Stromversorgung muss zwingend den internationalen Normen IEC 61000-2-1, 61000-2-2, EN 50160 § 4.2.4
und § 4.2.5 entsprechen.
Niederfrequente leitungsgeführte Störungen in der Stromversorgung bis 150 kHz Supraharmonische:
Der Störpegel im Frequenzband von 0 kHz – 150 kHz (ausschl. Harmonische) darf 4 % der Phasen-Neutralleiter-Spannung
nicht überschreiten.
Wenn diese Punkte nicht erfüllt sind, muss die Installation angepasst werden, sodass sie den Normen entspricht
(zusätzlicher Filter, anderer Stromanschluss usw.).
Andernfalls muss vor dem EV Charger ein Trenntransformator installiert werden.
