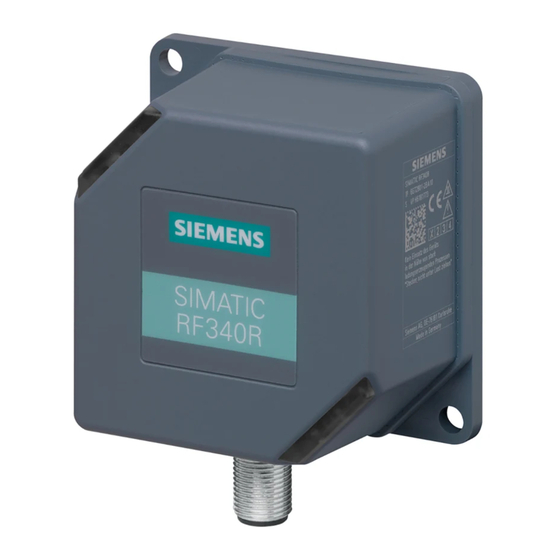

- Seite 1 Einleitung Input-Parameter P2P-Betrieb SIMATIC Ident ISO-Tunneling RFID-Systeme Projektierung und Anhang Parametrierung des Systems SIMATIC RF300 Projektierungshandbuch 05/2023 C79000-G8900-C695-01...
-
Seite 2: Qualifiziertes Personal
Beachten Sie Folgendes: WARNUNG Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung .............................. 5 Input-Parameter............................. 7 Beschreibung........................7 Allgemeine Hinweise ......................8 Input-Parameter für RF300 ....................10 Produktspezifische Hinweise....................14 Verwendung alternativer Schlüssel bei MIFARE Classic-Transpondern ........15 ECC-Modus ........................16 Semaphore-Verfahren......................16 P2P-Betrieb ............................19 Beschreibung........................19 Befehlsaufbau und Felddaten ..................... 20 ISO-Tunneling ............................ - Seite 4 Inhaltsverzeichnis Projektierung und Parametrierung des Systems SIMATIC RF300 Projektierungshandbuch, 05/2023, C79000-G8900-C695-01...
-
Seite 5: Einleitung
RF300" (Ausgabestand 11/2022) beschriebenen SIMATIC RF300-Reader (außer den Scanmode- Varianten). Marken Folgende und eventuell weitere nicht mit dem Schutzrechtsvermerk ® gekennzeichnete Bezeichnungen sind eingetragene Marken der Siemens AG: SIMATIC ®, SIMATIC RF ® und MOBY ® Projektierung und Parametrierung des Systems SIMATIC RF300 Projektierungshandbuch, 05/2023, C79000-G8900-C695-01... - Seite 6 Einleitung Einordnung in die Dokumentationslandschaft Informationen zu dem System SIMATIC RF300 finden Sie im Systemhandbuch "SIMATIC RF300 (https://support.industry.siemens.com/cs/ww/de/ps/15003/man)". Projektierung und Parametrierung des Systems SIMATIC RF300 Projektierungshandbuch, 05/2023, C79000-G8900-C695-01...
-
Seite 7: Input-Parameter
Input-Parameter Dieses Kapitel ergänzt die nachfolgend genannten Handbücher zur Verwendung der neuen RF300-Funktionen: • Funktionshandbuch "Ident-Profil und Ident-Bausteine" • Funktionshandbuch "FB 45 für MOBY U, MOBY D, RF200, RF300" • Betriebsanleitung "Kommunikationsmodul RF182C" • Betriebsanleitung "Kommunikationsmodul RF160C mit FC 44" •... -
Seite 8: Allgemeine Hinweise
Input-Parameter 2.2 Allgemeine Hinweise Die nachfolgend beschriebenen Parameter sind ab STEP 7 V16 im TIA Portal enthalten. Hinweis Einschränkung bei der Parametrierung über STEP 7 (TIA Portal) Beachten Sie, dass einige der Parameter (z. B. Semaphore-Verfahren) ausschließlich über die "Byte-Sequenz des Reset-Parameters" aktiviert werden können. Um diese Parameter zu aktivieren, müssen Sie im Register "Eigenschaften"... - Seite 9 Input-Parameter 2.2 Allgemeine Hinweise Änderungen mit der Reader-Firmware V1.7 Mit der Reader-Firmware V1.7 wurden folgende Funktionen/Parameter überarbeitet: • Befehl "RESET" bei RF350R In der neuen Firmware-Version können Sie in dem Befehl "RESET" den Antennentyp angeben. Diese individuelle Anpassung führt zu einer Verbesserung gegenüber Störungseinflüssen in der Kommunikation zwischen Reader(-Antenne) und Transponder.
-
Seite 10: Input-Parameter Für Rf300
Input-Parameter 2.3 Input-Parameter für RF300 Input-Parameter für RF300 In der folgenden Tabelle sind die notwendigen Input-Parameter für die Parametrierung über die Funktionsbausteine des Ident Profil, der Ident-Bausteine und des FB 45 über die Kommunikationsmodule aufgeführt. Diese Parameter werden mit dem Befehl "RESET" mit Hilfe der Applikationsbausteine "Reset_RF300", "Reset_Univ"... - Seite 11 Input-Parameter 2.3 Input-Parameter für RF300 Parameter Beschreibung param Dieser Parameter schaltet für die Transponder-Typen RF300 und ISO 14443 (MIFARE Classic, MOBY (Byte 10, nur Bit 4 der E) den ECC-Modus ein. Konfigurationsdaten) Mögliche Werte: • 0: Der ECC-Modus ist ausgeschaltet. • 1: Der ECC-Modus ist eingeschaltet.
- Seite 12 Beschreibung Ident-Bausteine: Hinweis: Dieser Parameter richtet sich an geschulte Anwender. Nicht geschulte Anwender emp‐ RF_POWER fiehlt Siemens den Default-Wert zu verwenden. Ident Profil: Reader der 1. Generation: Mit diesem Parameter können Sie die Sendeleistung (Ausgangsleistung) distance_limiting des Readers RF380R der 1. Generation (6GT2801-3AB10) ändern. Beachten Sie, dass die Änderung (Byte 12 der Konfigurati‐...
- Seite 13 Input-Parameter 2.3 Input-Parameter für RF300 Parameter Beschreibung Ident-Bausteine: Auswahl der verwendeten Transponder-Typen TAG_TYPE Die Reader der 2. Generation verwenden bei dem Wert "0x01"/"0x31" (ISO 15693 allgemein) immer Ident Profil: die ISO-Befehle, mit denen die größte Performance bei dem jeweiligen Transponder erreicht wer‐ field_on_time den kann.
-
Seite 14: Produktspezifische Hinweise
Input-Parameter 2.4 Produktspezifische Hinweise Parameter Beschreibung – Chip-spezifische Zusatzfunktionen wie EAS, Kill-Kommandos, etc. • Unzulässige Parameter werden mit der Fehlermeldung "0xE6FE0300" bzw. "0x15" quittiert. Produktspezifische Hinweise Hinweis Verwendung der Funktionen und Befehle in Kombination mit RF182C Die Funktionen und Befehle sind identisch mit denen in der Betriebsanleitung "Kommunikationsmodul RF182C"... -
Seite 15: Verwendung Alternativer Schlüssel Bei Mifare Classic-Transpondern
Reader automatisch diese Schlüssel anstelle der MOBY E-Schlüssel. Das nachfolgende Applikationsbeispiel zeigt Ihnen, wie Sie Schlüssel auf dem Reader hinterlegen. Applikationsbeispiel (https://support.industry.siemens.com/cs/ww/de/ps/15003/ae) Beachten Sie, dass diese alternativen Schlüssel nicht persistent gespeichert werden. Durch einen Neustart des Readers (Spannung Aus/Ein) werden die alternativen Schlüssel gelöscht und die MOBY E-Schlüssel sind automatisch wieder aktiv. -
Seite 16: Ecc-Modus
Input-Parameter 2.7 Semaphore-Verfahren Schreiben) auf den Transponder mit einem B-Schlüssel erfolgen, müssen Sie berücksichtigen, dass die lineare Adressierung nicht bei Adresse "0x0000" sondern bei Adresse "0x8000" beginnt. Hinweis: Beachten Sie, dass im "General Mode" der "offene" Modus nicht zur Verfügung steht. Eine Verwendung des "offenen" Modus in Verbindung mit dem ECC- oder Semaphore- Verfahren ist nicht möglich. -
Seite 17: Verkettung
Input-Parameter 2.7 Semaphore-Verfahren Funktionsweise Der Zustand des Semaphore wird im letzten beschreibbaren Byte eines Transponders hinterlegt. Dadurch steht Ihnen bei Verwendung des Semaphore-Verfahrens nicht der komplette Speicherbereich zur Verfügung. Das Semaphore kann gelesen aber nicht geschrieben werden. Beim Lesen wird zwischen den folgenden Zuständen unterschieden: •... - Seite 18 Input-Parameter 2.7 Semaphore-Verfahren ACHTUNG Verringerung des ECC-Speichers bei Verwendung von Semaphore- und ECC-Verfahren Bei ISO 14443-Transpondern (MIFARE Classic, MOBY E) verringert sich die ECC-Blockanzahl um einen Block (14 Byte Nutzspeicher), wenn das Semaphore-Verfahren zusammen mit dem ECC- Verfahren verwendet wird. Projektierung und Parametrierung des Systems SIMATIC RF300 Projektierungshandbuch, 05/2023, C79000-G8900-C695-01...
-
Seite 19: P2P-Betrieb
P2P-Betrieb Beschreibung Die SIMATIC RF300-Reader der 2. Generation sind in der Lage direkt miteinander zu kommunizieren. Diese Kommunikationsart wird Peer-To-Peer-Kommunikation (P2P) oder auch Reader-Reader-Kommunikation genannt und entspricht in ihrer Funktionsweise dem Dialogbetrieb bei MOBY I. Werden die RF300-Reader über Kommunikationsmodule an einer Steuerungen SIMATIC S7-1200 und S7-1500 betrieben, dann erfolgt die Parametrierung im Optimalfall über STEP 7 (TIA Portal) mit Hilfe des Technologieobjekts "SIMATIC Ident >... -
Seite 20: Befehlsaufbau Und Felddaten
P2P-Betrieb 3.2 Befehlsaufbau und Felddaten • 0x50 = P2P-Master & Mischbetrieb mit RF300-Transponder • 0x4F = P2P-Device Beim P2P-Device stehen 64 kB Speicher zur Verfügung. Daraus ergibt sich ein gültiger Adressbereich von "0x0000" bis "0xFFFF". Beachten Sie, dass es bei der Reader-Reader- Kommunikation keinen OTP-Speicher und keine Adresse gibt, mit der auf die UID zugegriffen werden kann. -
Seite 21: Felddaten Bei Der P2P-Kommunikation
P2P-Betrieb 3.2 Befehlsaufbau und Felddaten Ausführung des "MDS-Status/Tag-Status"-Befehls enthält die Quittung des Devices folgende Informationen: Tabelle 3-1 Diagnose mit "MDS-Status (mode 3) / Tag-Status (0x83)", entspricht UDT 230 Parameter Größe Beschreibung array[1…8] of Eindeutige Identifikationsnummer byte Jedes Device hat eine eindeutige UID. Bei der Reader-Reader-Kommunikation ist das erste Byte der UID immer mit "V"... -
Seite 22: Kommunikationszeit Bei Der P2P-Kommunikation
P2P-Betrieb 3.2 Befehlsaufbau und Felddaten Kommunikationszeit bei der P2P-Kommunikation Für die Kommunikationszeit auf der Luftschnittstelle zwischen Reader und Reader bzw. Reader und Antenne gilt näherungsweise die folgende Formel: Kommunikationszeit zwischen Reader und Reader bzw. Reader und Antenne ceil Aufrundungsfunktion Anzahl der Nutzdaten in Bytes Byte Beachten Sie, dass die Formel ausschließlich für Einzelbefehle gültig ist. -
Seite 23: Iso-Tunneling
ISO-Tunneling Beschreibung Die Norm ISO/IEC 15693 definiert Befehle, die mit Transpondern genutzt werden können, die nach dieser Norm spezifiziert sind. Das SIMATIC RF300-System unterstützt die gängigen Befehle der in der Norm ISO/IEC 15693 definierten Transponder-Befehle. Einige wenige, chip- spezifische ISO-Befehle können die RF300-Reader jedoch nicht verarbeiten/interpretieren. Nachfolgend wird anhand eines konkreten Anwendungsbeispiel beschrieben, wie Sie diese Befehle trotzdem verwenden können. -
Seite 24: Befehlsausführung
ISO-Tunneling 4.2 Befehlsausführung ACHTUNG Einschränkung unterstützter Befehle Folgende, in der Norm ISO/IEC 15693-3 definierten Befehle können nicht beim ISO-Tunneling verwendet werden: • Inventory • Stay Quiet • Fast Read Multiple Blocks • Fast Extended Read Multiple Blocks • Challenge Folgende herstellerspezifischen Befehle können ebenfalls nicht verwendet werden: •... -
Seite 25: Vorgehensweise
ISO-Tunneling 4.2 Befehlsausführung Vorgehensweise Gehen Sie wie folgt vor, um eingebettete ISO-Befehle auszuführen: 1. Führen Sie einen "Write"-Befehl auf die Adresse "0xFFF8" aus. Die Länge des Befehls muss der Länge des auszuführenden ISO-Befehls entsprechen. Die Länge des Befehls können Sie dem Datenblatt des betreffenden Transponder-Chips entnehmen. - Seite 26 ISO-Tunneling 4.2 Befehlsausführung Fehlermeldungen Tabelle 4-1 Mögliche Fehlermeldungen des "STATUS"-Byte Fehlermeldung Beschreibung 0xE1FE0200 Anwesenheitsfehler Der Transponder hat das Übertragungsfenster des Readers verlassen. Der Befehl wurde nur teilweise abgearbeitet. Lesebefehl: Es sind keine gültigen Daten bei "IDENT_DATA" vorhanden. Schreibbefehl: Der Transponder, der gerade das Antennenfeld verlassen hat, beinhaltet einen unvollständigen Datensatz.
-
Seite 27: Aufbau Von Iso-Befehlen
ISO-Tunneling 4.3 Aufbau von ISO-Befehlen Aufbau von ISO-Befehlen Der Aufbau von ISO-Befehlen/-Quittungen folgt immer einem einheitlichen Schema. Die nachfolgenden Tabellen geben Ihnen einen Überblick über den generellen Aufbau von ISO- Befehlen/-Quittungen. Tabelle 4-2 Aufbau von ISO-Befehlen Parameter/ Länge Beschreibung Feldname Flags 1 Byte Bitfeld, das den Befehlsaufbaus und das Antwortverhalten des Transponders steuert. -
Seite 28: Beispiel-Telegramme
ISO-Tunneling 4.4 Beispiel-Telegramme Parameter/ Länge Beschreibung Feldname Parameter/ 0 … n Bytes Abhängig vom ausgewählten Befehl werden hier weitere Parameter/Daten eingetra‐ Daten gen. Z. B.: • UID des Transponders (bei adressierten Befehlen) • Adresse (bei Schreib- oder Lese-Befehlen) • Daten, die auf den Transponder geschrieben werden Weitere Informationen zu den Parametern und Daten können Sie der ISO/IEC 15693-3 bzw. - Seite 29 ISO-Tunneling 4.4 Beispiel-Telegramme ISO-Befehl "Lock Block" Mit diesem Befehl kann maximal ein Speicherblock des Anwenderspeicher eines ISO- Transponders gesperrt werden, sodass auf diesen nur noch lesend zugegriffen werden kann. Dieser Speicherblock kann dann z. B. als OTP-Erweiterung genutzt werden. Beachten Sie, dass diese Sperre permanent ist und nicht mehr aufgehoben werden kann.
- Seite 30 ISO-Tunneling 4.4 Beispiel-Telegramme Tabelle 4-5 Aufbau der Quittung "Lock Block" Parameter Beschreibung LengthISO (8 Bit) Anzahl Bytes der Nettodaten ohne das Längenbyte Flags (8 Bit) Information, ob der Befehl erfolgreich ausgeführt wurde. Zulässige Werte: • 0x00: Der Befehl wurde positiv quittiert. •...
- Seite 31 ISO-Tunneling 4.4 Beispiel-Telegramme Parameter Beschreibung BlockNumber (8 Bit) Mit der Blocknummer wird immer der erste Block im Anwenderspeicher des Transponders adressiert, ab dem der Status ausgelesen werden soll. Bei Transpondern mit Chips von Infineon, NXP, TI und STM ist ein Speicherblock 4 Bytes groß. Bei den Transpondern MDS D4xx (Fujitsu - 2 kB) hingegen 8 Bytes und bei MDS D5xx (Fujitsu - 8 kB) 32 Bytes.
-
Seite 32: Fehlermeldungen
ISO-Tunneling 4.5 Fehlermeldungen Tabelle 4-8 Aufbau der Quittung "Get Multiple Block Security Status", wenn kein Fehler aufgetreten ist Parameter Beschreibung LengthISO (8 Bit) Anzahl Bytes der Nettodaten ohne das Längenbyte Flags (8 Bit) Information, ob der Befehl erfolgreich ausgeführt wurde. Zulässige Werte: •... -
Seite 33: Übersicht Der Iso-Transponder
ISO-Tunneling 4.6 Übersicht der ISO-Transponder Übersicht der ISO-Transponder Die nachfolgende Tabelle gibt Ihnen einen Überblick darüber, welche Chips von welchen Herstellern bei welchen ISO/IEC 15693-Transpondern (MDS D) verbaut wurden. Tabelle 4-10 In Transpondern verbaute Chips Transponder Hersteller Chip MDS D1xx I-Code SLI; I-Code SLI-X MDS D200 Texas Instruments (TI) - Seite 34 ISO-Tunneling 4.6 Übersicht der ISO-Transponder Projektierung und Parametrierung des Systems SIMATIC RF300 Projektierungshandbuch, 05/2023, C79000-G8900-C695-01...
-
Seite 35: Anhang
Anhang Industry Online Support Zusätzlich zur Produktdokumentation unterstützt Sie die umfassende Online-Plattform des Siemens Industry Online Support unter folgender Internet-Adresse: Link: (https://support.industry.siemens.com/cs/de/de/) Neben Neuigkeiten finden Sie dort: • Produktinformationen: Handbücher, FAQs, Downloads, Anwendungsbeispiele etc. • Ansprechpartner, Technisches Forum • Die Möglichkeit, eine Support-Anfrage zu stellen: Link: (https://support.industry.siemens.com/My/ww/de/requests) - Seite 36 Anhang Projektierung und Parametrierung des Systems SIMATIC RF300 Projektierungshandbuch, 05/2023, C79000-G8900-C695-01...
