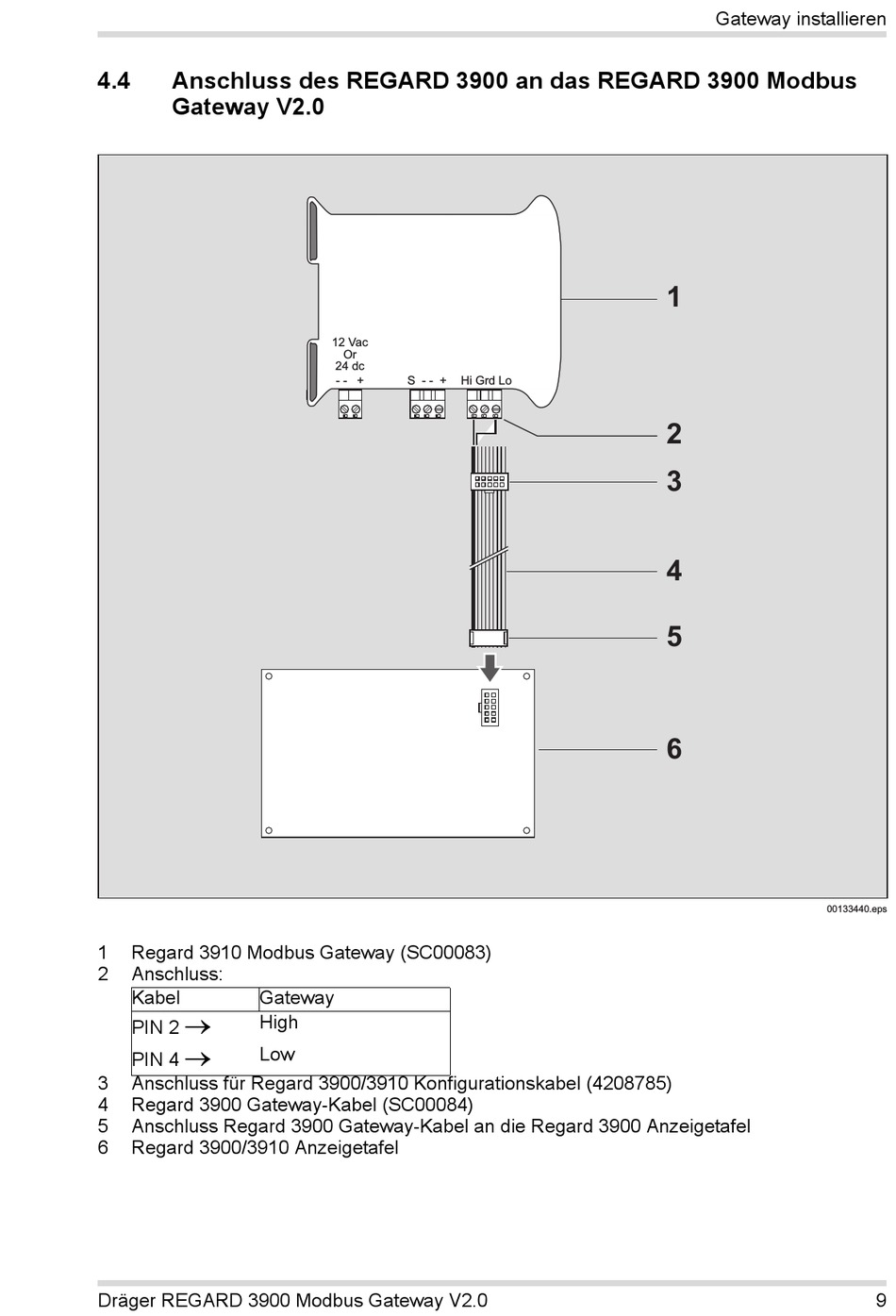

4.4 Anschluss des REGARD 3900 an das REGARD 3900 Modbus
Gateway V2.0
1 Regard 3910 Modbus Gateway (SC00083)
2 Anschluss:
Kabel Gateway

High
PIN 2

Low
PIN 4
3 Anschluss für Regard 3900/3910 Konfigurationskabel (4208785)
4 Regard 3900 Gateway-Kabel (SC00084)
5 Anschluss Regard 3900 Gateway-Kabel an die Regard 3900 Anzeigetafel
6 Regard 3900/3910 Anzeigetafel
Dräger REGARD 3900 Modbus Gateway V2.0
12 Vac
Or
24 dc
- - + S - - + Hi Grd Lo
Gateway installieren
1
2
3
4
5
6
00133440.eps
