Gateway installieren

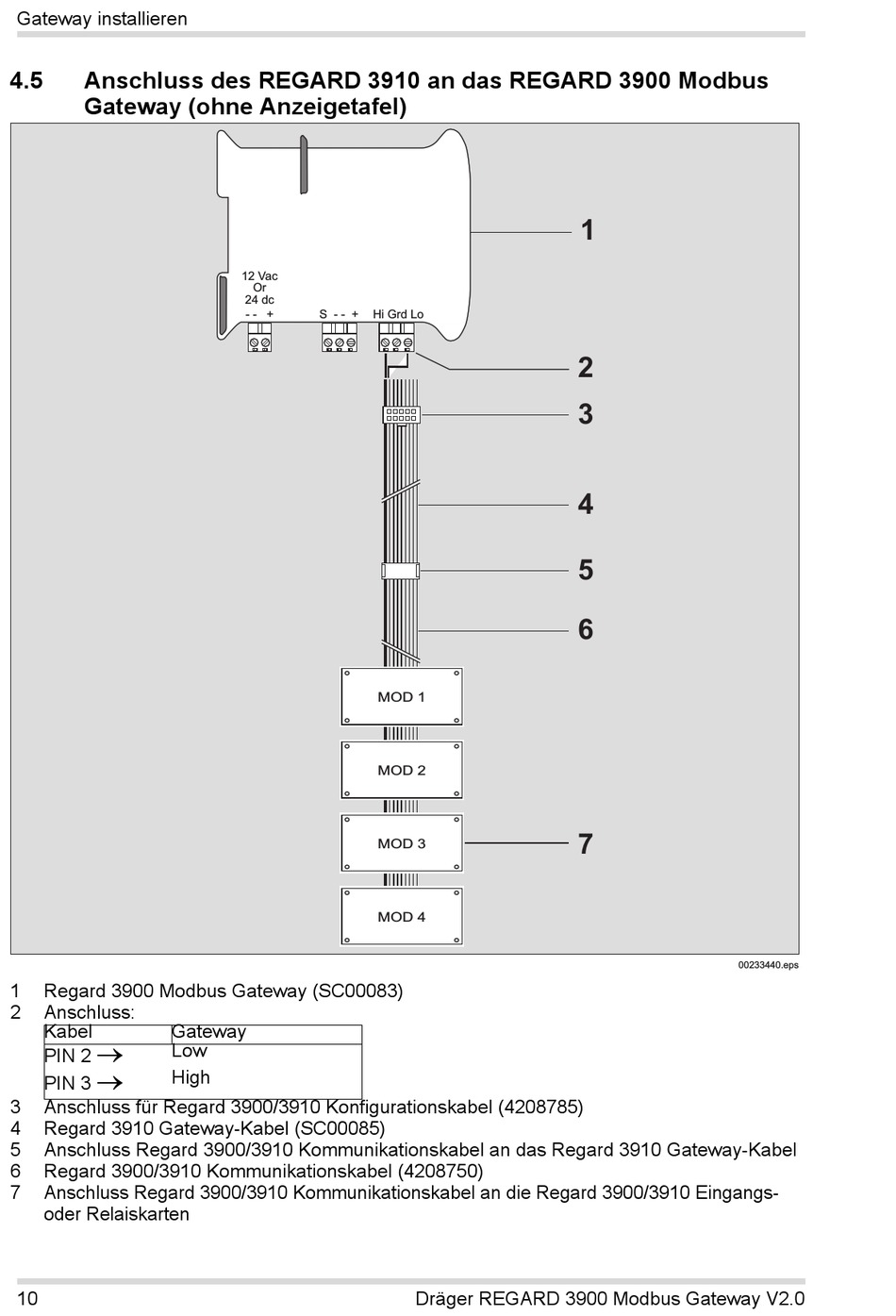

4.5 Anschluss des REGARD 3910 an das REGARD 3900 Modbus
Gateway (ohne Anzeigetafel)
1 Regard 3900 Modbus Gateway (SC00083)
2 Anschluss:
Kabel Gateway

Low
PIN 2

High
PIN 3
3 Anschluss für Regard 3900/3910 Konfigurationskabel (4208785)
4 Regard 3910 Gateway-Kabel (SC00085)
5 Anschluss Regard 3900/3910 Kommunikationskabel an das Regard 3910 Gateway-Kabel
6 Regard 3900/3910 Kommunikationskabel (4208750)
7 Anschluss Regard 3900/3910 Kommunikationskabel an die Regard 3900/3910 Eingangs-
oder Relaiskarten
10
12 Vac
Or
24 dc
- - + S - - + Hi Grd Lo
MOD 1
MOD 2
MOD 3
MOD 4
1
2
3
4
5
6
7
Dräger REGARD 3900 Modbus Gateway V2.0
00233440.eps
