Instalación de la puerta de enlace

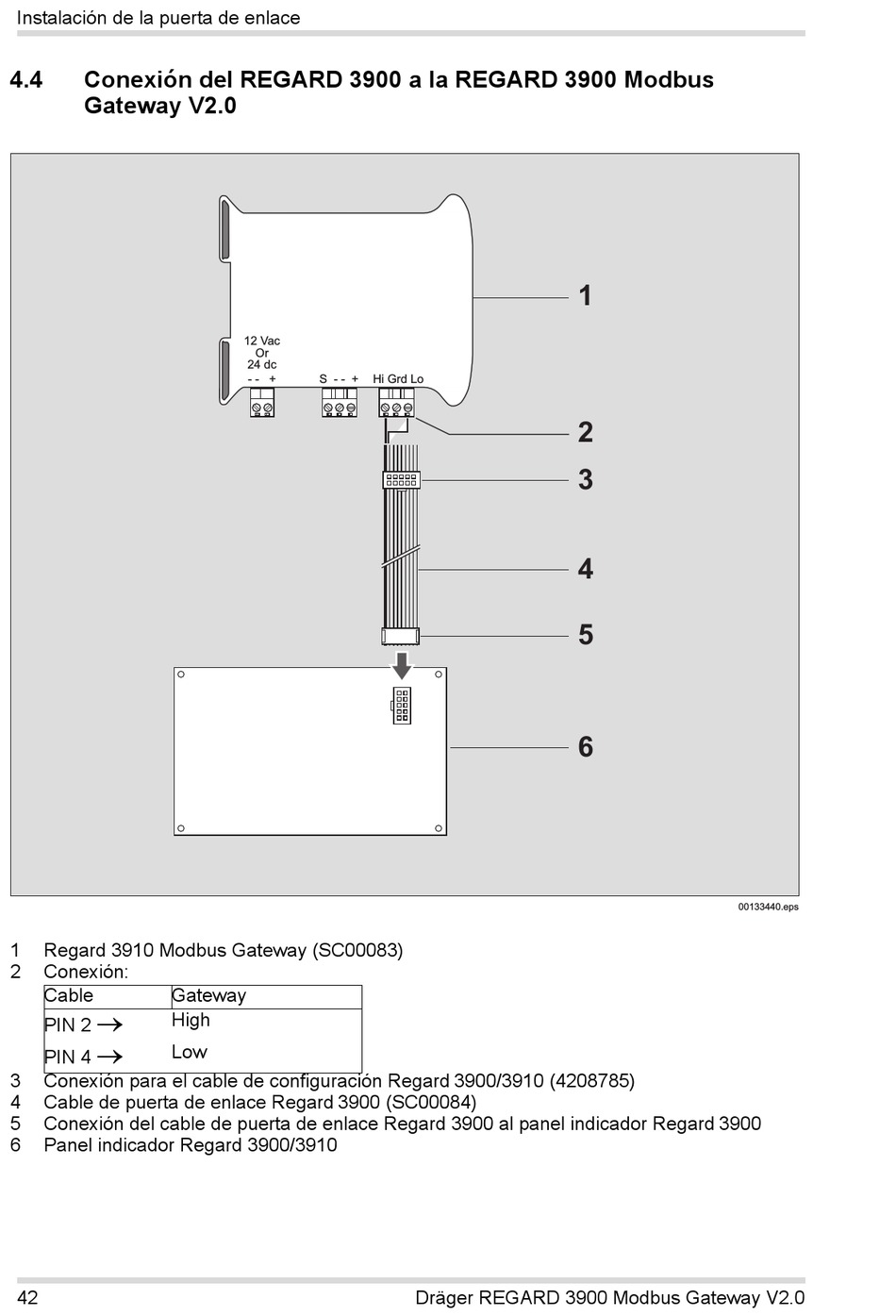

4.4 Conexión del REGARD 3900 a la REGARD 3900 Modbus
Gateway V2.0
1 Regard 3910 Modbus Gateway (SC00083)
2 Conexión:
Cable Gateway

High
PIN 2

Low
PIN 4
3 Conexión para el cable de configuración Regard 3900/3910 (4208785)
4 Cable de puerta de enlace Regard 3900 (SC00084)
5 Conexión del cable de puerta de enlace Regard 3900 al panel indicador Regard 3900
6 Panel indicador Regard 3900/3910
42
12 Vac
Or
24 dc
- - + S - - + Hi Grd Lo
1
2
3
4
5
6
Dräger REGARD 3900 Modbus Gateway V2.0
00133440.eps
