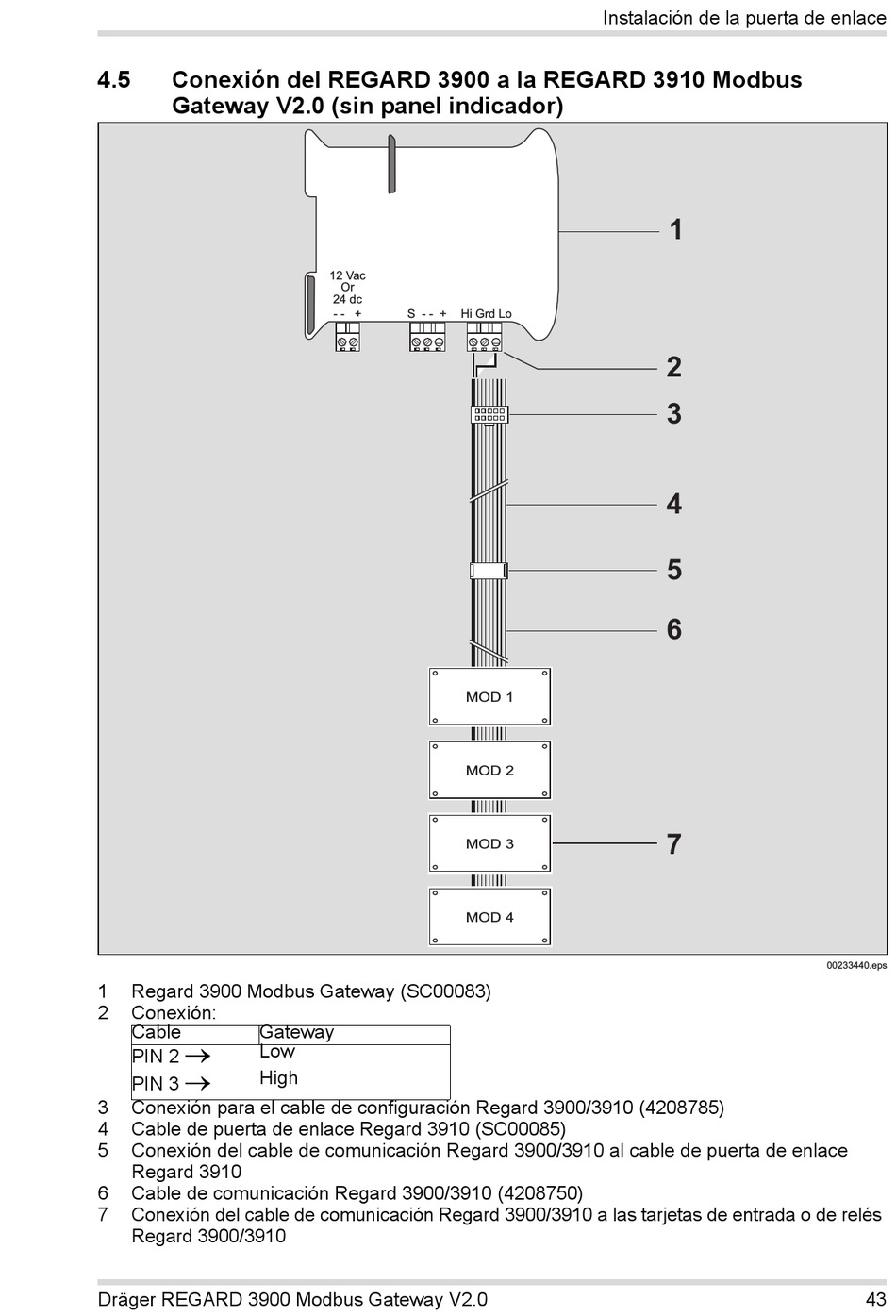

4.5 Conexión del REGARD 3900 a la REGARD 3910 Modbus
Gateway V2.0 (sin panel indicador)
1 Regard 3900 Modbus Gateway (SC00083)
2 Conexión:
Cable Gateway

Low
PIN 2

High
PIN 3
3 Conexión para el cable de configuración Regard 3900/3910 (4208785)
4 Cable de puerta de enlace Regard 3910 (SC00085)
5 Conexión del cable de comunicación Regard 3900/3910 al cable de puerta de enlace
Regard 3910
6 Cable de comunicación Regard 3900/3910 (4208750)
7 Conexión del cable de comunicación Regard 3900/3910 a las tarjetas de entrada o de relés
Regard 3900/3910
Dräger REGARD 3900 Modbus Gateway V2.0
12 Vac
Or
24 dc
- - + S - - + Hi Grd Lo
MOD 1
MOD 2
MOD 3
MOD 4
Instalación de la puerta de enlace
1
2
3
4
5
6
7
00233440.eps
