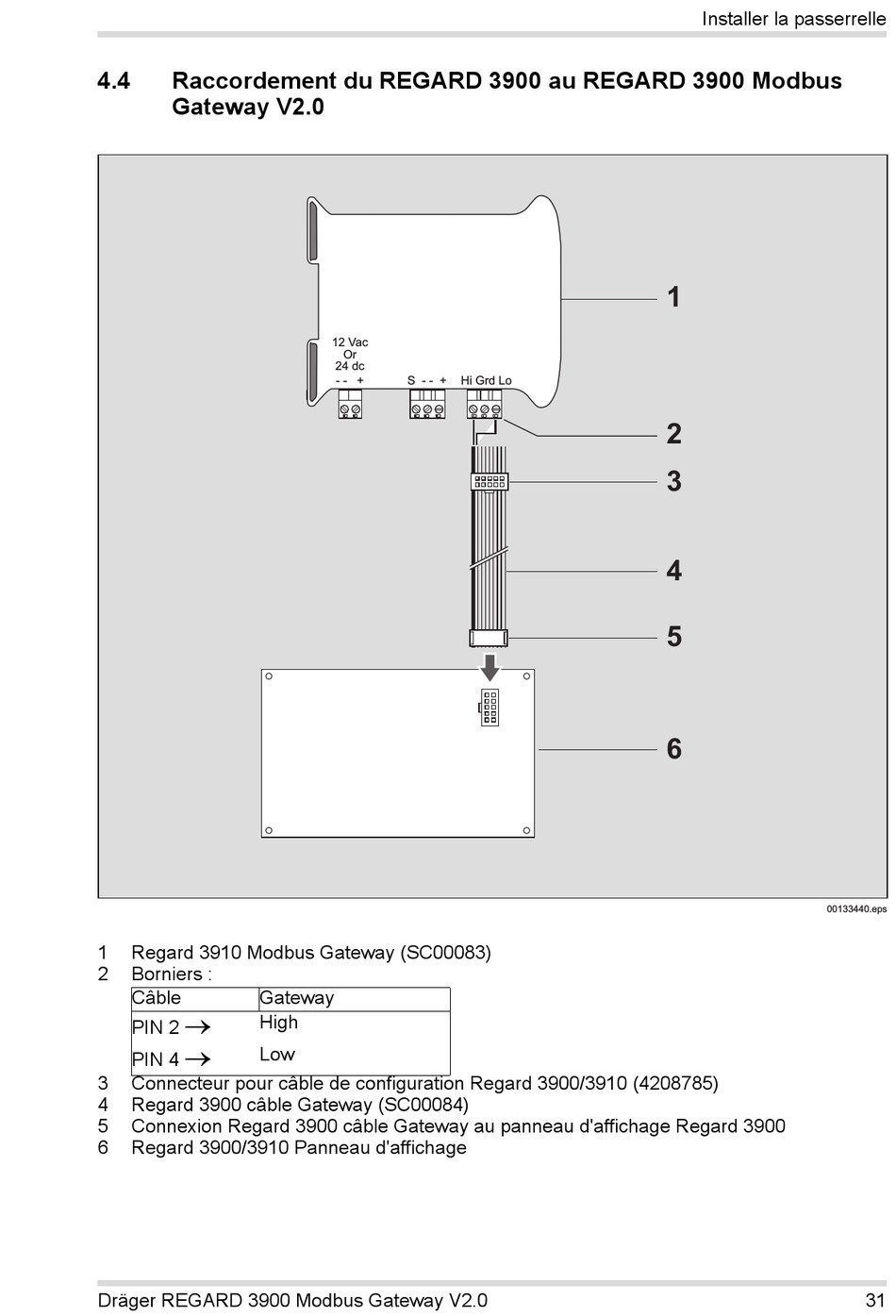

4.4 Raccordement du REGARD 3900 au REGARD 3900 Modbus
Gateway V2.0
1 Regard 3910 Modbus Gateway (SC00083)
2 Borniers :
Câble Gateway

High
PIN 2

Low
PIN 4
3 Connecteur pour câble de configuration Regard 3900/3910 (4208785)
4 Regard 3900 câble Gateway (SC00084)
5 Connexion Regard 3900 câble Gateway au panneau d'affichage Regard 3900
6 Regard 3900/3910 Panneau d'affichage
