Installer la passerrelle

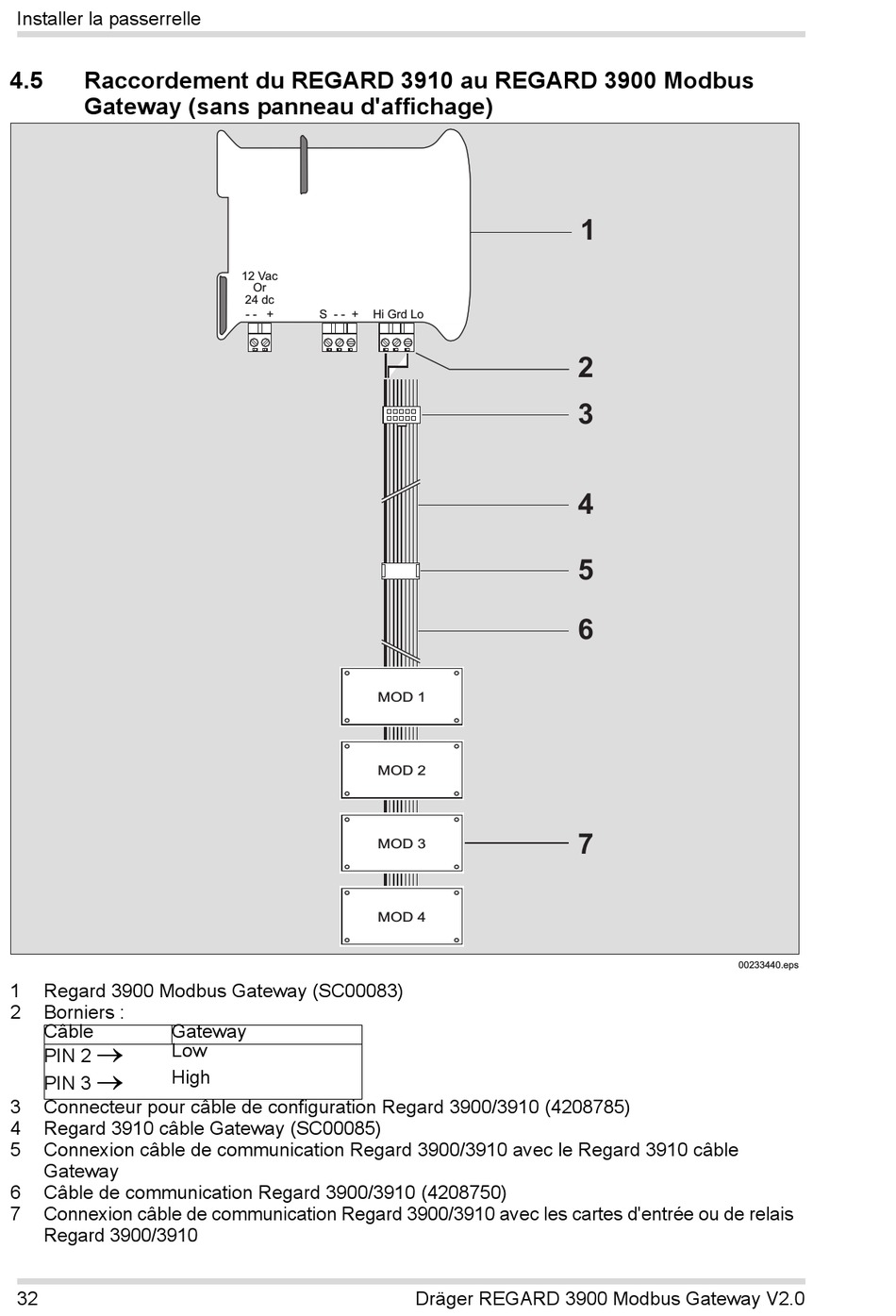

4.5 Raccordement du REGARD 3910 au REGARD 3900 Modbus
Gateway (sans panneau d'affichage)
1 Regard 3900 Modbus Gateway (SC00083)
2 Borniers :
Câble Gateway

Low
PIN 2

High
PIN 3
3 Connecteur pour câble de configuration Regard 3900/3910 (4208785)
4 Regard 3910 câble Gateway (SC00085)
5 Connexion câble de communication Regard 3900/3910 avec le Regard 3910 câble
Gateway
6 Câble de communication Regard 3900/3910 (4208750)
7 Connexion câble de communication Regard 3900/3910 avec les cartes d'entrée ou de relais
Regard 3900/3910
32
12 Vac
Or
24 dc
- - + S - - + Hi Grd Lo
MOD 1
MOD 2
MOD 3
MOD 4
1
2
3
4
5
6
7
Dräger REGARD 3900 Modbus Gateway V2.0
00233440.eps
