5 Installation
4.
Führen Sie die Säule nach unten in die
Anschlussöffnung.
5.
Drehen Sie die Säule, bis das Abstandsstück fest in
der Anschlussöffnung sitzt.
6.
Schieben Sie den schwarzen V-Ring entlang der Säule
nach unten, sodass er die Anschlussöffnung abdeckt.
7.
Ziehen Sie die zwei Befestigungsschrauben mit dem
Inbus-Schlüssel an. Ziehen Sie die Schrauben nicht
komplett an.
5.4
Adjusting the specimen mover
5.4.1
Einzelprobenhalterscheibe einsetzen
Der Probenbeweger kann erst dann justiert werden, wenn eine Einzelprobenhalterscheibe
eingesetzt ist.
Zulässige Einzelprobenhalterscheiben finden Sie hier:
•
Die LaboSystem Broschüre
Polishing/Grinding-and-polishing-equipment/LaboSystem)
1.
Entsperren Sie den Probenbeweger mit dem Sperrgriff an
der linken Seite, sodass er sich in eine aufrechte Position
bewegt.
2.
Ziehen Sie den Schnellauslösering und heben Sie das
Gehäuse an.
3.
Setzen Sie eine Einzelprobenhalterscheibe ein und
drehen sie diese, bis die zwei Stifte an den Öffnungen des
Probenbewegers ausgerichtet sind.
12
(https://www.struers.com/Products/Grinding-and-

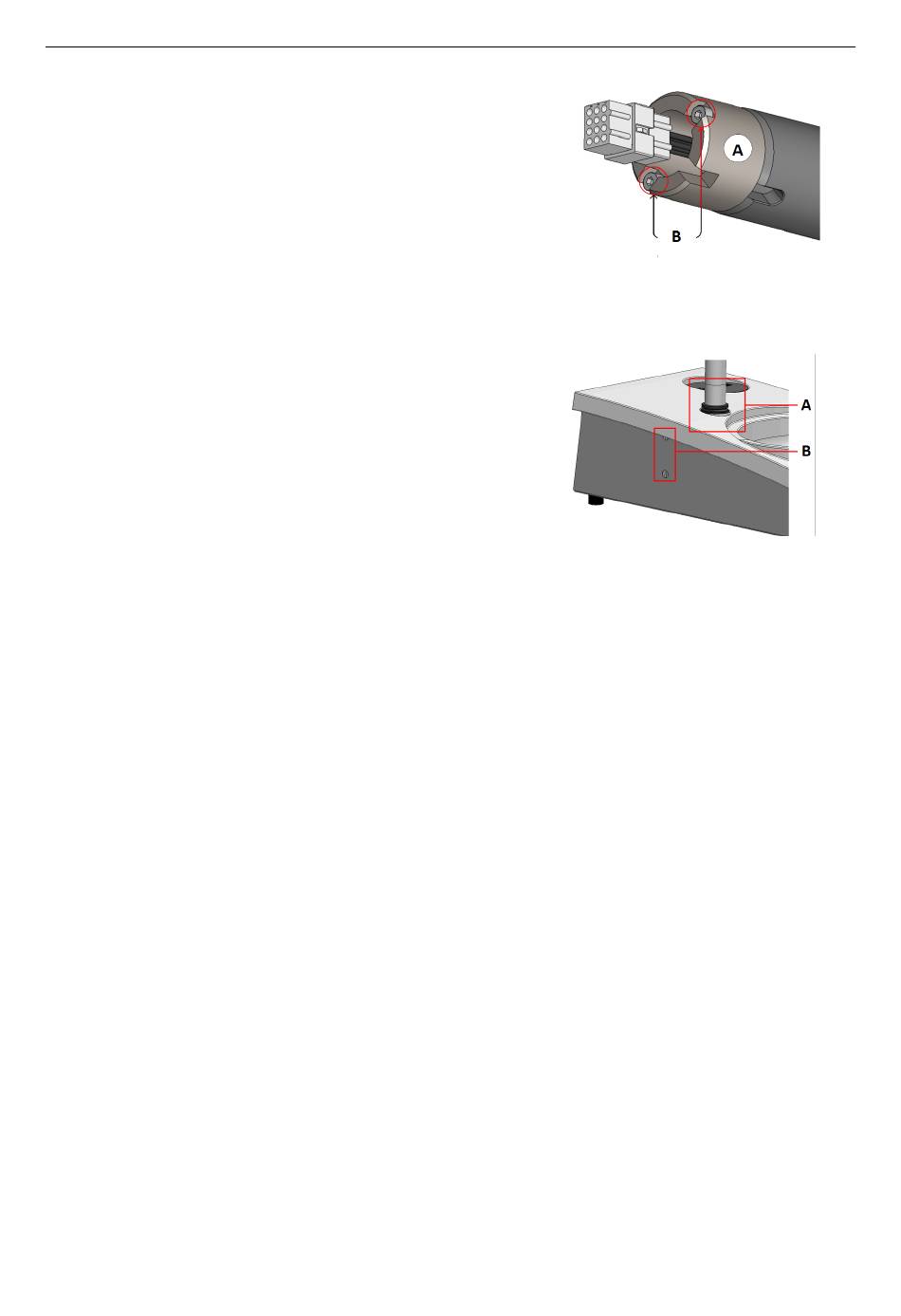

A Abstandsstück
B M4 Schrauben
A V-Ring
B Befestigungsschrauben
LaboForce-50
