Verwandte Anleitungen für struers LaboForce-50
Inhaltszusammenfassung für struers LaboForce-50
- Seite 1 LaboForce-50 Betriebsanleitung Übersetzung der Originalbetriebsanleitung Dok. Nr.: 16357025-01_C_de Auslieferungsdatum: 2023.02.03...
- Seite 2 Copyright Der Inhalt der Betriebsanleitung ist Eigentum von Struers ApS. Kein Teil dieser Betriebsanleitung darf ohne schriftliche Genehmigung von Struers ApS reproduziert werden. Alle Rechte vorbehalten. © Struers ApS 2023.03.07. LaboForce-50...
-
Seite 3: Inhaltsverzeichnis
5.4.4 Complete the adjustment 5.5 Lärmpegel und Vibrationen 6 Das Gerät bedienen 6.1 Funktionen der Steuereinheit 7 Wartung und Service 7.1 Allgemeine Reinigung 7.2 Täglich 7.3 Wöchentlich 7.4 Monatlich 7.4.1 LaboForce-50 - pressure feet 7.5 Ersatzteile 7.6 Wartung und Reparatur 7.7 Entsorgung LaboForce-50... - Seite 4 8 Fehlersuche und -behebung 9 Technische Daten 9.1 Technische Daten - LaboForce-50 9.2 Pläne - LaboForce-50 9.3 Vorschriften und Normen 10 Hersteller Erklärung für den Einbau einer unvollständigen Maschine LaboForce-50...
-
Seite 5: Über Diese Betriebsanleitung
1 Über diese Betriebsanleitung Über diese Betriebsanleitung VORSICHT Geräte von Struers dürfen nur zusammen mit der mit dem Gerät gelieferten Betriebsanleitung und wie darin beschrieben verwendet werden. Hinweis Lesen Sie die Betriebsanleitung vor Gebrauch des Geräts sorgfältig durch. Hinweis Wenn Sie bestimmte Informationen detailreicher sehen wollen, öffnen Sie die Online-Version dieser Anleitung. -
Seite 6: Sicherheitshinweise
Vor allen Wartungsarbeiten muss das Gerät vom Netz getrennt werden. Warten Sie 5 Minuten, bis der Reststrom von den Kondensatoren entladen ist. Geräte von Struers dürfen nur zusammen mit der mit dem Gerät gelieferten Betriebsanleitung und wie darin beschrieben verwendet werden. -
Seite 7: In Dieser Anleitung Verwendete Sicherheitshinweise
Dieses Symbol bedeutet, dass zusätzliche Informationen und Hinweise verfügbar sind. In dieser Anleitung verwendete Sicherheitshinweise WARNUNG Geräte von Struers dürfen nur zusammen mit der mit dem Gerät gelieferten Betriebsanleitung und wie darin beschrieben verwendet werden. VORSICHT Kommen Sie während des Betriebs nicht mit rotierenden Teilen in Berührung. -
Seite 8: Laboforce

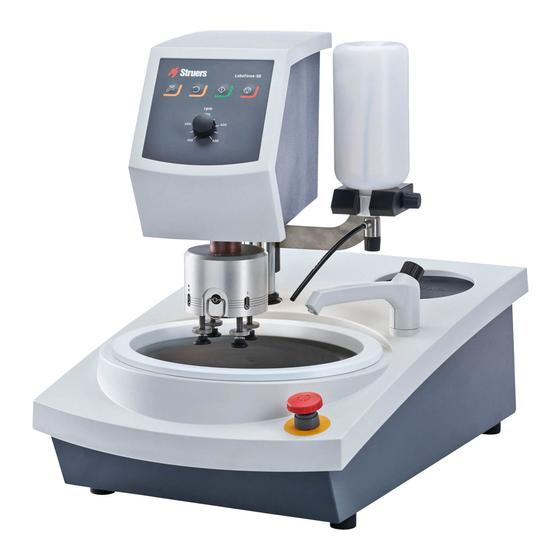

Der Benutzer reinigt die Proben vor dem nächsten Präparationsschritt oder einer Kontrolle. Das Gerät muss immer mit eingesetztem Spritzschutz verwendet werden. Bei aktiviertem Not-Aus werden keine beweglichen Teile mehr mit Strom versorgt. LaboForce-50 Vorderansicht A Bedienfeld B Einstellung der Scheibendrehzahl... -
Seite 9: Transport Und Lagerung
Achten Sie darauf, das Gerät vor jedem Transport sicher zu verpacken.Im gegenteiligen Fall kann die Einheit beschädigt werden, was nicht von der Garantie abgedeckt ist.Setzen Sie sich mit dem Struers Service in Verbindung. • Wir empfehlen, die Originalverpackung und alle Transportbeschläge zu benutzen. -
Seite 10: Installation
LaboForce-50 Abstandsstück und 2 M4 Schrauben zur Befestigung an LaboPol-30 und LaboPol-60 Distanzscheibe Inbus-Schlüssel Satz Betriebsanleitungen Installation - LaboForce-50 Montieren Sie den Probenbeweger in der Anschlussöffnung des Geräts. Hinweis Diese Einrichtung muss sicher am Gerät befestigt sein. Hinweis Verwenden Sie den Knopf zur Einstellung der Drehzahl an der Steuereinheit nicht zum Bewegen des Probenbewegers. - Seite 11 A V-Ring B Befestigungsschrauben Vorgehensweise - LaboPol-30, LaboPol-60 Nehmen Sie die Kunststoffscheibe, die das Kommunikationskabel schützt, ab. Befestigen Sie das Abstandsstück am Boden der Säule mit M4 Schrauben. Stecken Sie das Kommunikationskabel der Säule in die Steckverbindung/Montageöffnung am Gerät. LaboForce-50...
-
Seite 12: Adjusting The Specimen Mover
Seite, sodass er sich in eine aufrechte Position bewegt. Ziehen Sie den Schnellauslösering und heben Sie das Gehäuse an. Setzen Sie eine Einzelprobenhalterscheibe ein und drehen sie diese, bis die zwei Stifte an den Öffnungen des Probenbewegers ausgerichtet sind. LaboForce-50... -
Seite 13: Höhe Der Einzelprobenhalterscheibe Einstellen
Drücken Sie den Probenbewegerkopf so weit wie möglich nach unten. Sperren Sie den Probenbewegerkopf mit dem Sperrgriff in der Betriebsposition. A Distanzscheibe Senken Sie die Säule wieder nach unten, bis die Einzelprobenhalterscheibe auf der Distanzscheibe ruht. Stellen Sie die seitliche Position der Einzelprobenhalterscheibe ein. LaboForce-50... -
Seite 14: Seitliche Position Der Einzelprobenhalterscheibe Einstellen
Ziehen Sie die 2 Befestigungsschrauben fest an. So kann sich der Probenbeweger nicht verschieben. Decken Sie die Öffnungen mit den beiden Abdeckkappen ab. Der Inbus-Schlüssel und die Abdeckkappen sind in der Verpackung enthalten. Lärmpegel und Vibrationen Informationen über Lärmpegel und Vibrationen entnehmen Sie der jeweiligen Anleitung. LaboForce-50... -
Seite 15: Das Gerät Bedienen
Startet die Rotation der Scheibe (Spin-Funktion). Wasser Eingriff von Hand • Drücken Sie die Schaltfläche, um Wasser zuzuführen. Wasser fließt dann, wenn kein Prozess läuft. • Drücken Sie die Schaltfläche erneut, um die Wasserzufuhr zu unterbrechen. START • Start des Präparationsvorgangs. LaboForce-50... -
Seite 16: Wartung Und Service
Wenn das Gerät für längere Zeit nicht verwendet wird • Reinigen Sie das Gerät und das gesamte Zubehör sorgfältig. Täglich • Reinigen Sie alle zugänglichen Oberflächen mit einem weichen, feuchten Tuch. Wöchentlich • Reinigen Sie alle zugänglichen Oberflächen mit einem weichen, feuchten Tuch und gängigen Haushaltsreinigern. LaboForce-50... -
Seite 17: Monatlich
Bei technischen Fragen und zum Bestellen von Ersatzteilen geben Sie immer die Seriennummer sowie Spannung/Frequenz an. Seriennummer und Spannung stehen auf dem Typenschild jedes Geräts. Weitere Informationen erhalten Sie vom Struers Service. Hier können Sie auch die Verfügbarkeit von Ersatzteilen erfragen. Die Kontaktdaten finden Sie auf Struers.com. Wartung und Reparatur Wir empfehlen, immer jährlich oder nach Intervallen von je 1500 Betriebsstunden eine normale... -
Seite 18: Entsorgung
Beachten Sie bei der Entsorgung von Verbrauchsmaterialien und Flüssigkeit der Umlaufkühleinheit geltende Vorschriften. Fehlersuche und -behebung Den Leitfaden für die Fehlersuche und -behebung finden Sie in der jeweiligen Anleitung. Technische Daten Technische Daten - LaboForce-50 Merkmal Spezifikationen Ausgangsleistung, Motor 40 W Moment bei 150 U/min... -
Seite 19: Pläne - Laboforce
9 Technische Daten Merkmal Spezifikationen Lager- Umgebungstemperatur 0 – 60°C/32 – 140°F /Transportbedingungen Feuchtigkeit < 85 % RF, nicht kondensierend Stromversorgung LaboForce-50 ist direkt mit LaboPol verbunden. Abmessungen und Breite 18,3 cm/7,2 Zoll Gewicht Tiefe 43,5 cm/17,1 Zoll Höhe 51,6 cm/20,3 Zoll (von der Polierscheibe gemessen) Gewicht 14,5 kg/32 lbs... - Seite 20 9 Technische Daten 16353050 B LaboForce-50...
- Seite 21 9 Technische Daten 16353100 D LaboForce-50...
-
Seite 22: Vorschriften Und Normen
Haftung des Herstellers Beachten Sie die nachstehend genannten Einschränkungen. Zuwiderhandlung kann die Haftung von Struers beschränken oder aufheben. Der Hersteller übernimmt keine Haftung für Fehler im Text und/oder den Abbildungen in Betriebsanleitungen und Wartungshandbüchern. Wir behalten uns das Recht vor, den Inhalt dieser Anleitung jederzeit und ohne Vorankündigung zu ändern. -
Seite 23: Erklärung Für Den Einbau Einer Unvollständigen Maschine
Auf der Grundlage von: 16357902 C Erklärung für den Einbau einer unvollständigen Maschine Hersteller Struers ApS • Pederstrupvej 84 • DK-2750 Ballerup • Dänemark Bezeichnung LaboForce-50 Funktion Probenbeweger für LaboPol-20, LaboPol-30, LaboPol-60 Schleif-/Poliergerät Art.-Nr. 06356127 Das vorstehend genannte Gerät ist ausschließlich für die... - Seite 24 Tõlked leiate aadressilt Katso käännökset osoitteesta Pour les traductions, voir Za prijevode idite na A fordítások itt érhetők el Per le traduzioni consultare www.struers.com/Library 翻 訳 については、 Vertimai patalpinti Tulkojumus skatīt Voor vertalingen zie For oversettelser se Aby znaleźć tłumaczenia, sprawdź...
