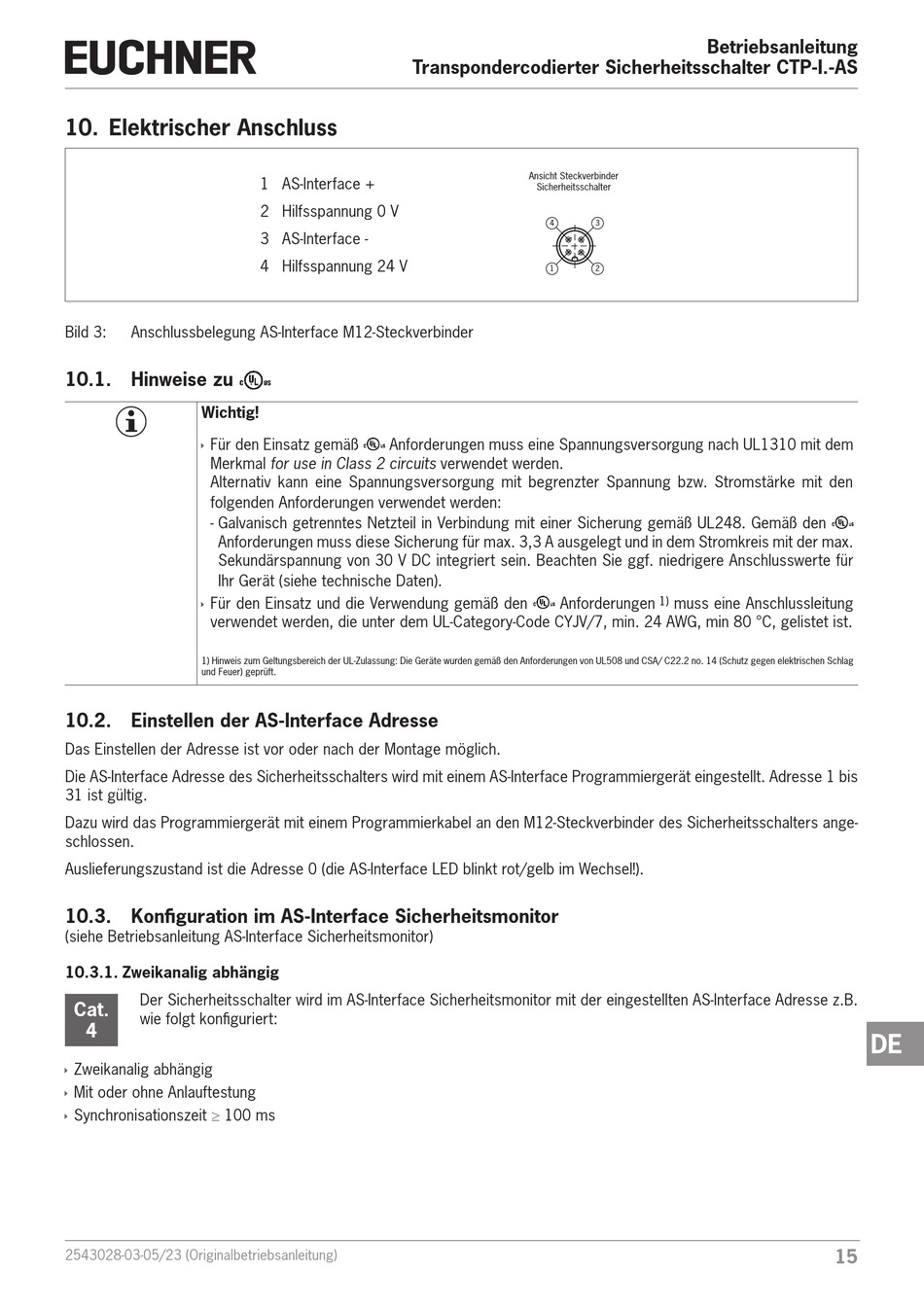

10. Elektrischer Anschluss
Bild 3:
Anschlussbelegung AS-Interface M12-Steckverbinder
10.1.
Hinweise zu
Wichtig!
Für den Einsatz gemäß
Ì
Merkmal for use in Class 2 circuits verwendet werden.
Alternativ kann eine Spannungsversorgung mit begrenzter Spannung bzw. Stromstärke mit den
folgenden Anforderungen verwendet werden:
- Galvanisch getrenntes Netzteil in Verbindung mit einer Sicherung gemäß UL248. Gemäß den
Anforderungen muss diese Sicherung für max. 3,3 A ausgelegt und in dem Stromkreis mit der max.
Sekundärspannung von 30 V DC integriert sein. Beachten Sie ggf. niedrigere Anschlusswerte für
Ihr Gerät (siehe technische Daten).
Für den Einsatz und die Verwendung gemäß den
Ì
verwendet werden, die unter dem UL-Category-Code CYJV/7, min. 24 AWG, min 80 °C, gelistet ist.
1) Hinweis zum Geltungsbereich der UL-Zulassung: Die Geräte wurden gemäß den Anforderungen von UL508 und CSA/ C22.2 no. 14 (Schutz gegen elektrischen Schlag
und Feuer) geprüft.
10.2.
Einstellen der AS-Interface Adresse
Das Einstellen der Adresse ist vor oder nach der Montage möglich.
Die AS-Interface Adresse des Sicherheitsschalters wird mit einem AS-Interface Programmiergerät eingestellt. Adresse 1 bis
31 ist gültig.
Dazu wird das Programmiergerät mit einem Programmierkabel an den M12-Steckverbinder des Sicherheitsschalters ange-
schlossen.
Auslieferungszustand ist die Adresse 0 (die AS-Interface LED blinkt rot/gelb im Wechsel!).
10.3.
Konfiguration im AS-Interface Sicherheitsmonitor
(siehe Betriebsanleitung AS-Interface Sicherheitsmonitor)
10.3.1. Zweikanalig abhängig
Der Sicherheitsschalter wird im AS-Interface Sicherheitsmonitor mit der eingestellten AS-Interface Adresse z.B.
Cat.
wie folgt konfiguriert:
4
Zweikanalig abhängig
Ì
Mit oder ohne Anlauftestung
Ì
Synchronisationszeit ≥ 100 ms
Ì
2543028-03-05/23 (Originalbetriebsanleitung)
Transpondercodierter Sicherheitsschalter CTP-I.-AS
1 AS-Interface +
2 Hilfsspannung 0 V
3 AS-Interface -
4 Hilfsspannung 24 V
Anforderungen muss eine Spannungsversorgung nach UL1310 mit dem
Ansicht Steckverbinder
Sicherheitsschalter
4
3
1
2
Anforderungen
1)
muss eine Anschlussleitung
Betriebsanleitung
DE
15
