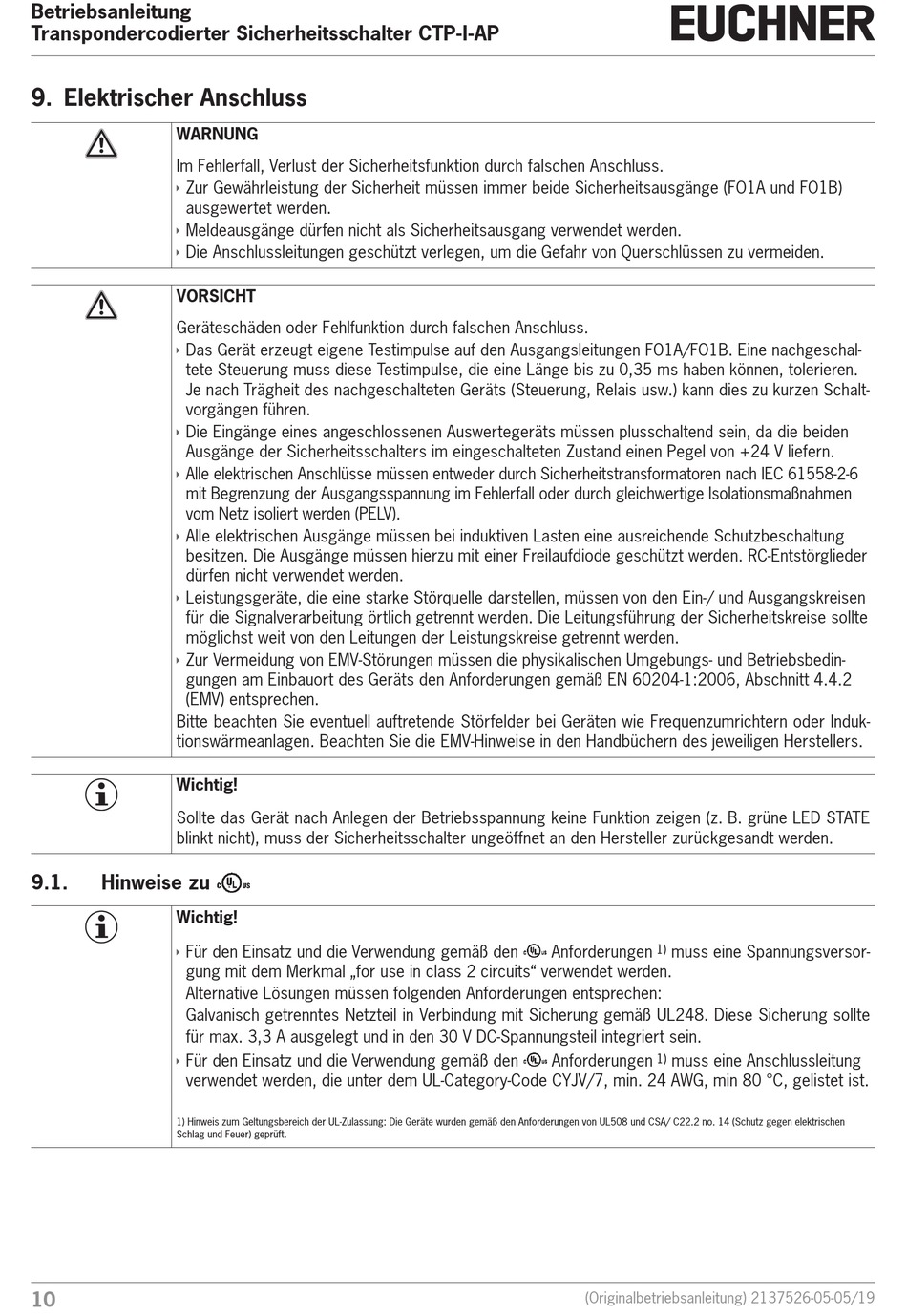

Betriebsanleitung
Transpondercodierter Sicherheitsschalter CTP-I-AP
9. Elektrischer Anschluss
WARNUNG
Im Fehlerfall, Verlust der Sicherheitsfunktion durch falschen Anschluss.
Ì
Zur Gewährleistung der Sicherheit müssen immer beide Sicherheitsausgänge (FO1A und FO1B)
ausgewertet werden.
Ì
Meldeausgänge dürfen nicht als Sicherheitsausgang verwendet werden.
Ì
Die Anschlussleitungen geschützt verlegen, um die Gefahr von Querschlüssen zu vermeiden.
VORSICHT
Geräteschäden oder Fehlfunktion durch falschen Anschluss.
Ì
Das Gerät erzeugt eigene Testimpulse auf den Ausgangsleitungen FO1A/FO1B. Eine nachgeschal-
tete Steuerung muss diese Testimpulse, die eine Länge bis zu 0,35 ms haben können, tolerieren.
Je nach Trägheit des nachgeschalteten Geräts (Steuerung, Relais usw.) kann dies zu kurzen Schalt-
vorgängen führen.
Ì
Die Eingänge eines angeschlossenen Auswertegeräts müssen plusschaltend sein, da die beiden
Ausgänge der Sicherheitsschalters im eingeschalteten Zustand einen Pegel von +24 V liefern.
Ì
Alle elektrischen Anschlüsse müssen entweder durch Sicherheitstransformatoren nach IEC 61558-2-6
mit Begrenzung der Ausgangsspannung im Fehlerfall oder durch gleichwertige Isolationsmaßnahmen
vom Netz isoliert werden (PELV).
Ì
Alle elektrischen Ausgänge müssen bei induktiven Lasten eine ausreichende Schutzbeschaltung
besitzen. Die Ausgänge müssen hierzu mit einer Freilaufdiode geschützt werden. RC-Entstörglieder
dürfen nicht verwendet werden.
Ì
Leistungsgeräte, die eine starke Störquelle darstellen, müssen von den Ein-/ und Ausgangskreisen
für die Signalverarbeitung örtlich getrennt werden. Die Leitungsführung der Sicherheitskreise sollte
möglichst weit von den Leitungen der Leistungskreise getrennt werden.
Ì
Zur Vermeidung von EMV-Störungen müssen die physikalischen Umgebungs- und Betriebsbedin-
gungen am Einbauort des Geräts den Anforderungen gemäß EN 60204-1:2006, Abschnitt 4.4.2
(EMV) entsprechen.
Bitte beachten Sie eventuell auftretende Störfelder bei Geräten wie Frequenzumrichtern oder Induk-
tionswärmeanlagen. Beachten Sie die EMV-Hinweise in den Handbüchern des jeweiligen Herstellers.
Wichtig!
Sollte das Gerät nach Anlegen der Betriebsspannung keine Funktion zeigen (z. B. grüne LED STATE
blinkt nicht), muss der Sicherheitsschalter ungeöffnet an den Hersteller zurückgesandt werden.
9.1.
Hinweise zu
Wichtig!
Ì
Für den Einsatz und die Verwendung gemäß den
gung mit dem Merkmal „for use in class 2 circuits" verwendet werden.
Alternative Lösungen müssen folgenden Anforderungen entsprechen:
Galvanisch getrenntes Netzteil in Verbindung mit Sicherung gemäß UL248. Diese Sicherung sollte
für max. 3,3 A ausgelegt und in den 30 V DC-Spannungsteil integriert sein.
Ì
Für den Einsatz und die Verwendung gemäß den
verwendet werden, die unter dem UL-Category-Code CYJV/7, min. 24 AWG, min 80 °C, gelistet ist.
1) Hinweis zum Geltungsbereich der UL-Zulassung: Die Geräte wurden gemäß den Anforderungen von UL508 und CSA/ C22.2 no. 14 (Schutz gegen elektrischen
Schlag und Feuer) geprüft.
10
Anforderungen
muss eine Spannungsversor-
1)
Anforderungen
muss eine Anschlussleitung
1)
(Originalbetriebsanleitung) 2137526-05-05/19
