Betriebsanleitung
Transpondercodierter Sicherheitsschalter CTP-I.-AS
6.1.2. Zuhaltung bei Ausführung CTP-I2
(Zuhaltung durch Energie EIN betätigt und durch Federkraft entsperrt)
Zuhaltung aktivieren: Hilfsenergie an Magnet anlegen und AS-Interface Ausgangsbit D0 setzen.
Zuhaltung entsperren: Keine Hilfsenergie am Magnet und/oder AS-Interface Ausgangsbit D0 löschen.
Die durch Magnetkraft betätigte Zuhaltung arbeitet nach dem Arbeitsstromprinzip. Wenn der Magnet nicht angesteuert wird
(D0=0) oder die Hilfsenergie abgeschaltet wird, wird die Zuhaltung entsperrt und die Schutzeinrichtung kann unmittelbar
geöffnet werden!
Wenn der Magnet über den AS-Interface Bus angesteuert wird (D0=1) und die Hilfsenergie am Magnet anliegt, wird der
Zuhaltebolzen in ausgefahrener Stellung gehalten und die Schutzeinrichtung ist zugehalten.

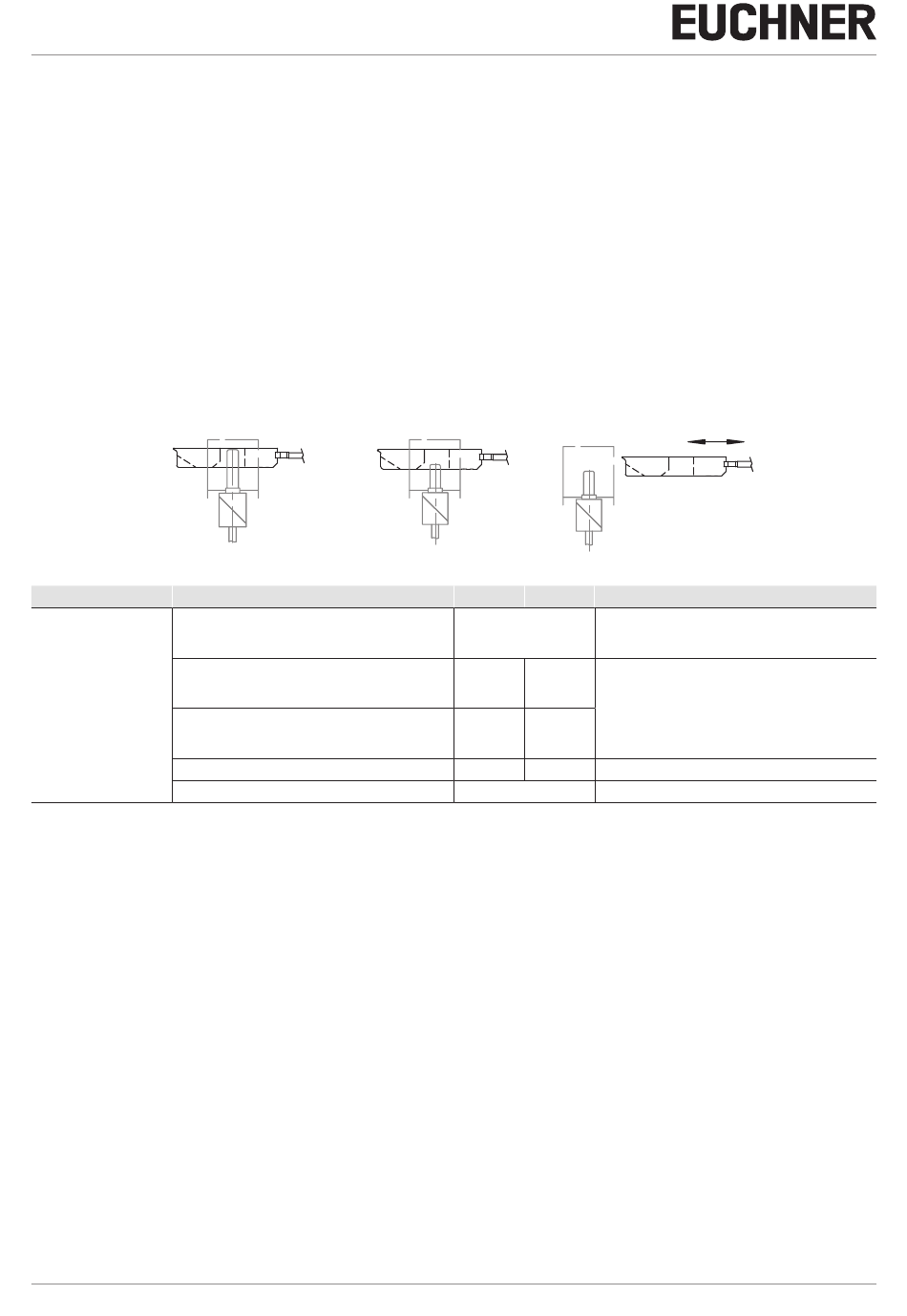

6.2.
Schaltzustände
Schutzeinrichtung geschlossen und
Programmierung
2-kanalig
abhängig
Synchronisationszeit
≥ 100 ms /
2-kanalig
zwangsgeführt
8
Schutzeinrichtung geschlossen und
zugehalten
Zustand
Schutzeinrichtung geschlossen
Zwischenzustand beim Öffnen oder Schließen
der Schutzeinrichtung.
Schalter S1 (intern) offen
Zwischenzustand beim Öffnen oder Schließen
der Schutzeinrichtung.
Schalter S2 (intern) offen
Schutzeinrichtung geöffnet
Adresse 0 oder Kommunikation gestört
nicht zugehalten
D0, D1
D2, D3
Codefolge
Halbfolge
00
00
Halbfolge
00
00
–
Schutzeinrichtung geöffnet
Monitordiagnose
Grün
Wenn Anlauftest gewählt:
Gelb blinkend bei Anlauf
Beim Öffnen: Gelb blinkend
Beim Schließen: Rot
Nach Ablauf der Synchonisationszeit:
Gelb blinkend
Rot
Grau
(Originalbetriebsanleitung) 2543028-03-05/23
