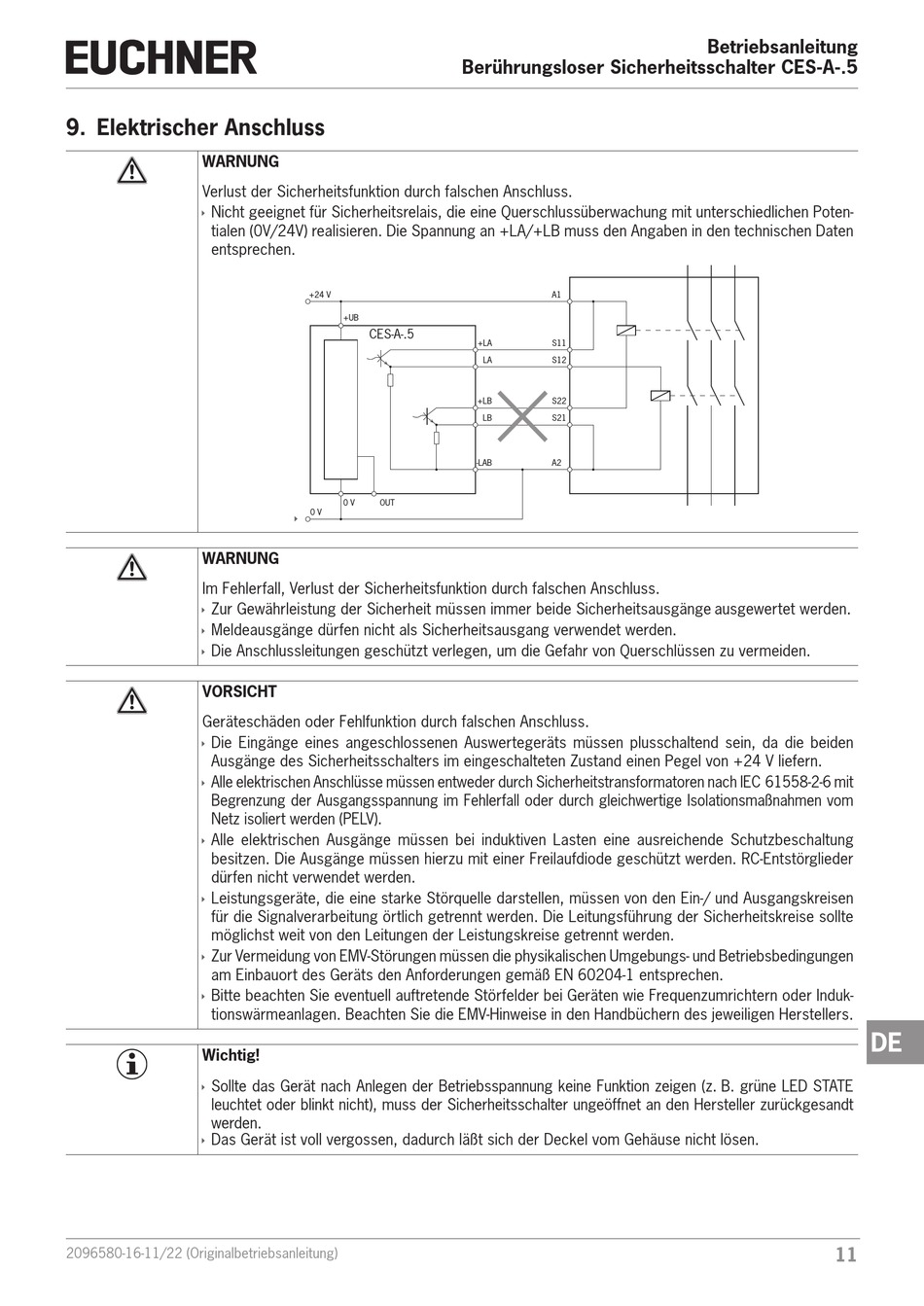

9. Elektrischer Anschluss
WARNUNG
Verlust der Sicherheitsfunktion durch falschen Anschluss.
Nicht geeignet für Sicherheitsrelais, die eine Querschlussüberwachung mit unterschiedlichen Poten-
Ì
tialen (0V/24V) realisieren. Die Spannung an +LA/+LB muss den Angaben in den technischen Daten
entsprechen.
WARNUNG
Im Fehlerfall, Verlust der Sicherheitsfunktion durch falschen Anschluss.
Zur Gewährleistung der Sicherheit müssen immer beide Sicherheitsausgänge ausgewertet werden.
Ì
Meldeausgänge dürfen nicht als Sicherheitsausgang verwendet werden.
Ì
Die Anschlussleitungen geschützt verlegen, um die Gefahr von Querschlüssen zu vermeiden.
Ì
VORSICHT
Geräteschäden oder Fehlfunktion durch falschen Anschluss.
Die Eingänge eines angeschlossenen Auswertegeräts müssen plusschaltend sein, da die beiden
Ì
Ausgänge des Sicherheitsschalters im eingeschalteten Zustand einen Pegel von +24 V liefern.
Alle elektrischen Anschlüsse müssen entweder durch Sicherheitstransformatoren nach IEC 61558-2-6 mit
Ì
Begrenzung der Ausgangsspannung im Fehlerfall oder durch gleichwertige Isolationsmaßnahmen vom
Netz isoliert werden (PELV).
Alle elektrischen Ausgänge müssen bei induktiven Lasten eine ausreichende Schutzbeschaltung
Ì
besitzen. Die Ausgänge müssen hierzu mit einer Freilaufdiode geschützt werden. RC-Entstörglieder
dürfen nicht verwendet werden.
Leistungsgeräte, die eine starke Störquelle darstellen, müssen von den Ein-/ und Ausgangskreisen
Ì
für die Signalverarbeitung örtlich getrennt werden. Die Leitungsführung der Sicherheitskreise sollte
möglichst weit von den Leitungen der Leistungskreise getrennt werden.
Zur Vermeidung von EMV-Störungen müssen die physikalischen Umgebungs- und Betriebsbedingungen
Ì
am Einbauort des Geräts den Anforderungen gemäß EN 60204-1 entsprechen.
Bitte beachten Sie eventuell auftretende Störfelder bei Geräten wie Frequenzumrichtern oder Induk-
Ì
tionswärmeanlagen. Beachten Sie die EMV-Hinweise in den Handbüchern des jeweiligen Herstellers.
Wichtig!
Sollte das Gerät nach Anlegen der Betriebsspannung keine Funktion zeigen (z. B. grüne LED STATE
Ì
leuchtet oder blinkt nicht), muss der Sicherheitsschalter ungeöffnet an den Hersteller zurückgesandt
werden.
Das Gerät ist voll vergossen, dadurch läßt sich der Deckel vom Gehäuse nicht lösen.
Ì
2096580-16-11/22 (Originalbetriebsanleitung)
Berührungsloser Sicherheitsschalter CES-A-.5
+24 V
+UB
CES-A-.5
0 V
OUT
0 V
Ì
A1
+LA
S11
LA
S12
+LB
S22
LB
S21
-LAB
A2
Betriebsanleitung
DE
11
