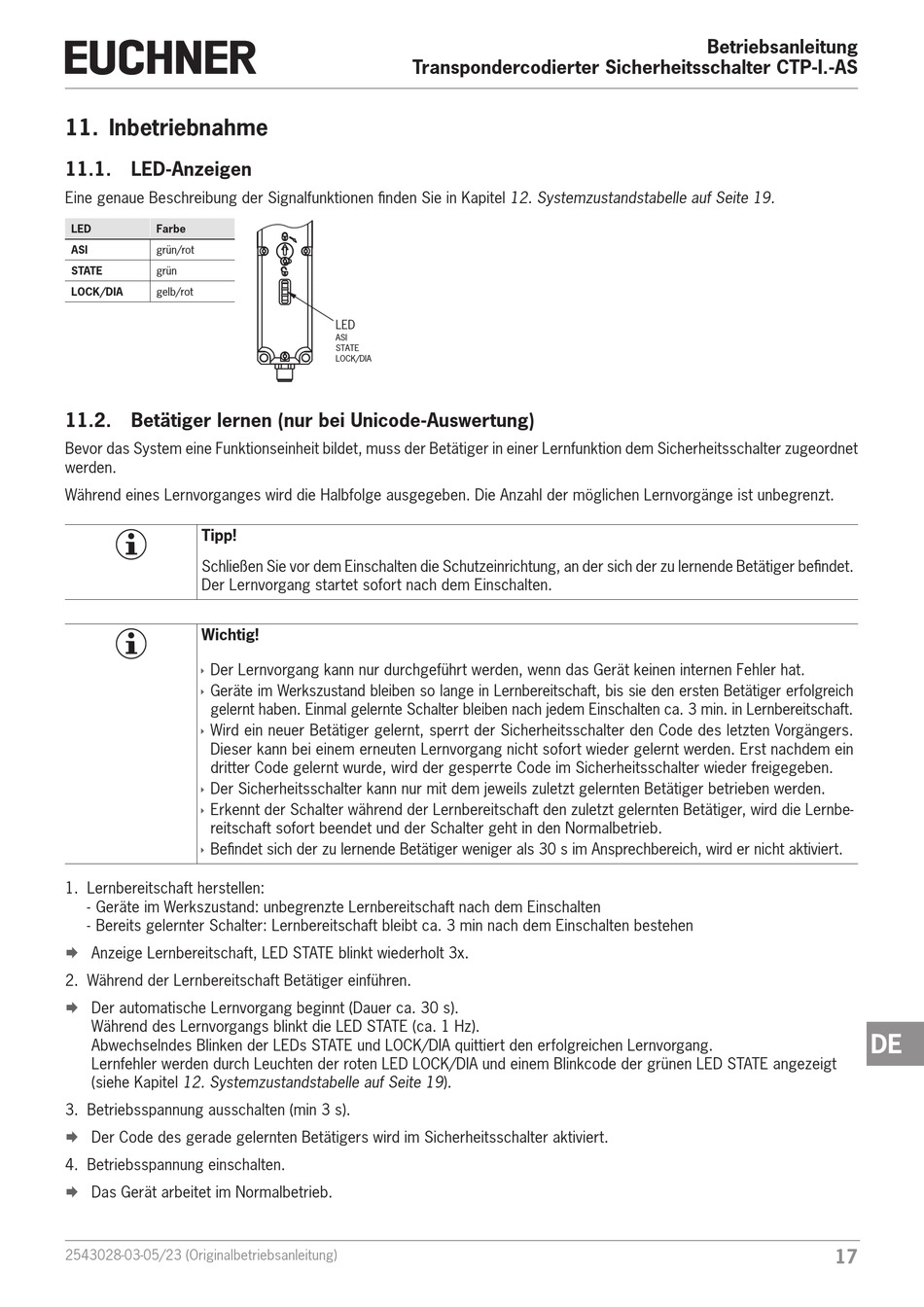

11. Inbetriebnahme
11.1.
LED-Anzeigen
Eine genaue Beschreibung der Signalfunktionen finden Sie in Kapitel 12. Systemzustandstabelle auf Seite 19.
LED
Farbe
ASI
grün/rot
STATE
grün
LOCK/DIA
gelb/rot
11.2.
Betätiger lernen (nur bei Unicode-Auswertung)
Bevor das System eine Funktionseinheit bildet, muss der Betätiger in einer Lernfunktion dem Sicherheitsschalter zugeordnet
werden.
Während eines Lernvorganges wird die Halbfolge ausgegeben. Die Anzahl der möglichen Lernvorgänge ist unbegrenzt.
Tipp!
Schließen Sie vor dem Einschalten die Schutzeinrichtung, an der sich der zu lernende Betätiger befindet.
Der Lernvorgang startet sofort nach dem Einschalten.
Wichtig!
Der Lernvorgang kann nur durchgeführt werden, wenn das Gerät keinen internen Fehler hat.
Ì
Geräte im Werkszustand bleiben so lange in Lernbereitschaft, bis sie den ersten Betätiger erfolgreich
Ì
gelernt haben. Einmal gelernte Schalter bleiben nach jedem Einschalten ca. 3 min. in Lernbereitschaft.
Wird ein neuer Betätiger gelernt, sperrt der Sicherheitsschalter den Code des letzten Vorgängers.
Ì
Dieser kann bei einem erneuten Lernvorgang nicht sofort wieder gelernt werden. Erst nachdem ein
dritter Code gelernt wurde, wird der gesperrte Code im Sicherheitsschalter wieder freigegeben.
Der Sicherheitsschalter kann nur mit dem jeweils zuletzt gelernten Betätiger betrieben werden.
Ì
Erkennt der Schalter während der Lernbereitschaft den zuletzt gelernten Betätiger, wird die Lernbe-
Ì
reitschaft sofort beendet und der Schalter geht in den Normalbetrieb.
Befindet sich der zu lernende Betätiger weniger als 30 s im Ansprechbereich, wird er nicht aktiviert.
Ì
1. Lernbereitschaft herstellen:
- Geräte im Werkszustand: unbegrenzte Lernbereitschaft nach dem Einschalten
- Bereits gelernter Schalter: Lernbereitschaft bleibt ca. 3 min nach dem Einschalten bestehen
Anzeige Lernbereitschaft, LED STATE blinkt wiederholt 3x.
¨
2. Während der Lernbereitschaft Betätiger einführen.
Der automatische Lernvorgang beginnt (Dauer ca. 30 s).
¨
Während des Lernvorgangs blinkt die LED STATE (ca. 1 Hz).
Abwechselndes Blinken der LEDs STATE und LOCK/DIA quittiert den erfolgreichen Lernvorgang.
Lernfehler werden durch Leuchten der roten LED LOCK/DIA und einem Blinkcode der grünen LED STATE angezeigt
(siehe Kapitel 12. Systemzustandstabelle auf Seite 19).
3. Betriebsspannung ausschalten (min 3 s).
Der Code des gerade gelernten Betätigers wird im Sicherheitsschalter aktiviert.
¨
4. Betriebsspannung einschalten.
Das Gerät arbeitet im Normalbetrieb.
¨
2543028-03-05/23 (Originalbetriebsanleitung)
Transpondercodierter Sicherheitsschalter CTP-I.-AS
LED
ASI
STATE
LOCK/DIA
Betriebsanleitung
DE
17
