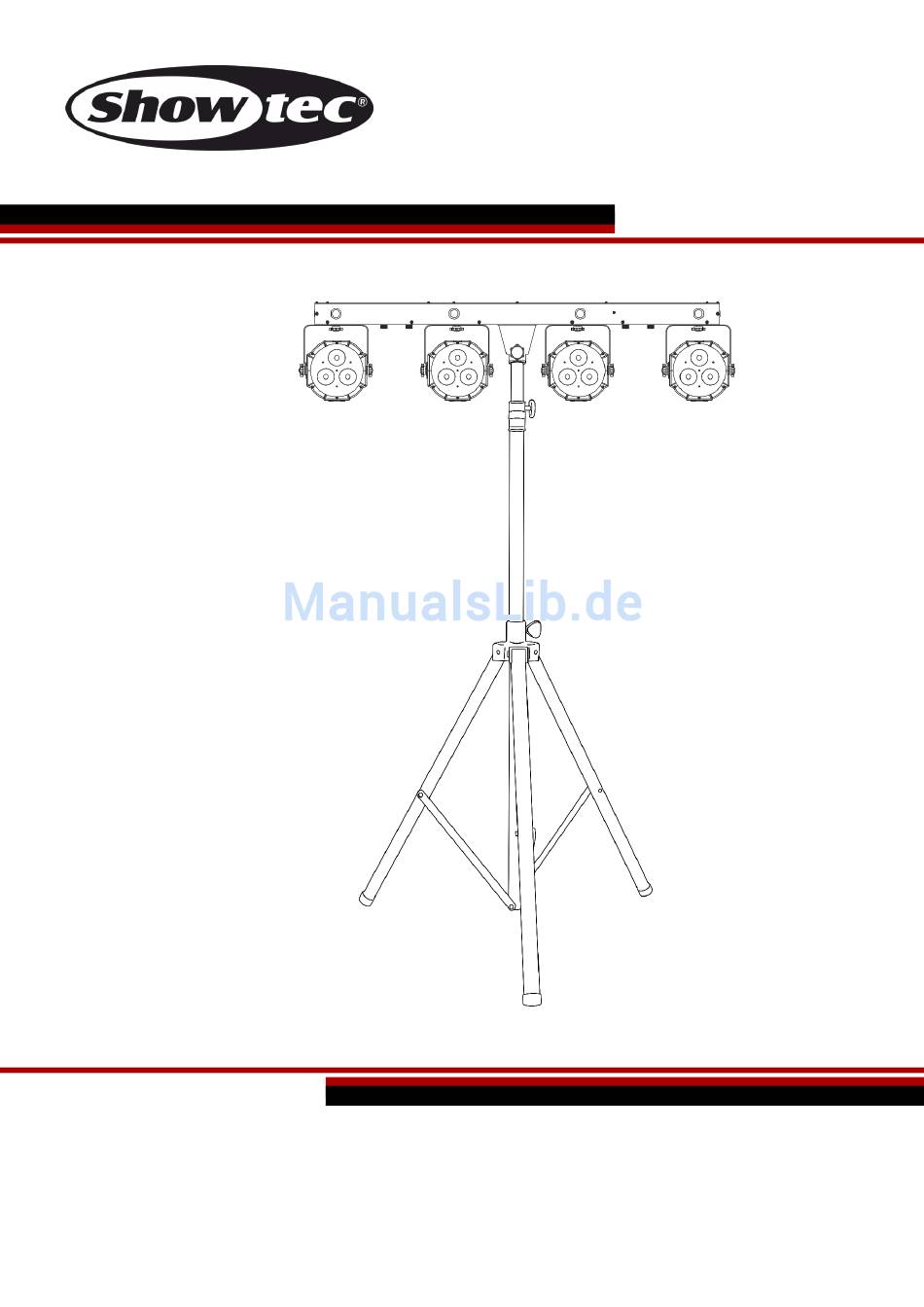

- Seite 1 HANDBUCH DEUTSCH Compact Power Lightset RGB-UV Bestellnummer: 30280 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Compact Power Lightset RGB-UV Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................5 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Geräts ..............................8 Übersicht ..................................9 Installation ................................... 9 Setup und Betrieb ................................9 Steuerungsmodi ................................10... -
Seite 3: Warnung
Compact Power Lightset RGB-UV Warnung Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. -
Seite 4: Sicherheitshinweise
Compact Power Lightset RGB-UV Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: dafür qualifiziert sein und die Anweisungen in dieser Bedienungsanleitung beachten. Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. -
Seite 5: Bestimmungsgemäßer Gebrauch
Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Der Moving Head muss außerhalb der Reichweite von Kindern installiert werden. -
Seite 6: Montage
Stellen Sie immer sicher, dass der Bereich unter der Installation für unbefugte Personen gesperrt wird, wenn das Gerät montiert, demontiert oder gewartet wird. Das Compact Power Lightset RGB-UV kann mit den Halterungen an einer Wand oder an einem Dreibeinständer befestigt werden. -
Seite 7: Netzanschlüsse
Compact Power Lightset RGB-UV Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN... -
Seite 8: Rückgabe
Compact Power Lightset RGB-UV Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 9: Beschreibung Des Geräts

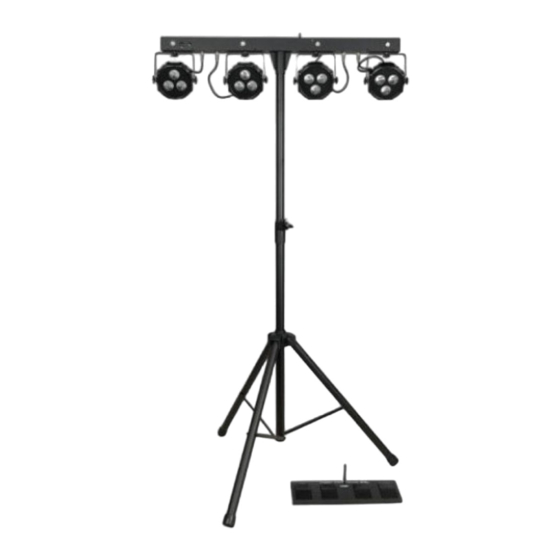

Effekten. So ist es beispielsweise mit 4 LED-Stroboskopen ausgestattet. Außerdem sind die Parcans mit UV-LEDs für einen Schwarzlichteffekt versehen. Das Compact Power Lightset RGB-UV kann per DMX oder mit dem enthaltenen Fußcontroller gesteuert werden. Dank der Tragetasche und dem Ständer ist das Set im Handumdrehen einsatzbereit. -
Seite 10: Übersicht
Compact Power Lightset RGB-UV Übersicht Abb. 01 01) 4 x -1 RGB-UV-LEDs 02) 4x 1 W Weiß, 4x 1 W, UV 03) Eingebautes Mikrofon 04) IR-Sensor Abb. 02 05) 3-poliger DMX-Ausgang 06) 3-poliger DMX-Eingang 07) Erde 08) IEC-Netzausgang 100-240 V... -
Seite 11: Steuerungsmodi
Compact Power Lightset RGB-UV Steuerungsmodi Es gibt 5 Modi: Automodus Manueller Modus (statischer Farbmodus) Musiktaktung Master/Slave DMX-512 Ein Compact Power Lightset (Auto, manuell) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 12: Mehrere Compact Power Lightsets (Dmx-Steuerung)
Compact Power Lightset RGB-UV Mehrere Compact Power Lightsets (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 13: Verbinden Der Geräte
Compact Power Lightset RGB-UV Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 14: Bedienfeld
Compact Power Lightset RGB-UV Bedienfeld A) LED-Display MODE-Taste C) UP-Taste D) DOWN-Taste ENTER-Taste Abb. 04 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Scheinwerfer reagieren auf die DMX-Signale vom Controller (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.). -
Seite 15: Menü-Übersicht
Compact Power Lightset RGB-UV Menü-Übersicht Bestellnummer: 30278... -
Seite 16: Hauptmenü-Optionen
Compact Power Lightset RGB-UV Hauptmenü-Optionen Automodus Musiktaktung Manueller Modus (statischer Farbmodus) Master/Slave-Modus DMX-512-Modus Einstellungen Die Versionsnummer des Compact Power Lightsets wird nur beim Einschalten angezeigt! 1. Automodus In diesem Menü können Sie die voreingestellten Programme auswählen. 01) Drücken Sie die MODE-Taste an dem Gerät, bis das Display anzeigt. -
Seite 17: Blitzmodus
Compact Power Lightset RGB-UV 1.3 Blitzmodus 01) Wählen Sie mit UP/DOWN einen Modus aus 02) Drücken Sie ENTER, um die Einstellungen zu ändern. 03) Stellen Sie mit UP/DOWN den Blitzmodus von ein. 04) Drücken Sie ENTER, um die Einstellungen zu ändern. -
Seite 18: Master/Slave-Modus
Compact Power Lightset RGB-UV Farben zu mischen (000-255). 4. Master/Slave-Modus 01) Wählen Sie mit den UP/DOWN-Tasten einen Modus aus 02) Bestätigen Sie die Auswahl für das Compact Power Lightset mit der ENTER-Taste. 5. DMX-Modus In diesem Menü können Sie einen DMX-Modus auswählen und die DMX-Adresse einstellen. -
Seite 19: Fußschalter-Funktion (Fußschalter Enthalten!)
Compact Power Lightset RGB-UV 7. Fußschalter-Funktion (Fußschalter enthalten!) 01) Legen Sie ein V23GA 12-V-Batterie (Bestellnummer SPAC0000) in das Fußpedal ein. 02) Bringen Sie die Antenne des Pedals in eine senkrechte Position. 03) Treten Sie auf das Pedal Auto, um den Automodus zu aktivieren. -
Seite 20: Dmx-Kanäle
Compact Power Lightset RGB-UV DMX-Kanäle 4 Kanäle Kanal 1 – MIX-Show Blackout 6-86 AM01/SM01 87-169 AM02/SM02 170-255 AM03/SM03 Hinweis: Wenn CH1 auf Blackout gestellt ist, funktionieren CH2 und CH3. Kanal 2 – PAR-Show Blackout 6-21 AP01/SP01 22-38 AP02/SP02 39-54 AP03/SP03... -
Seite 21: Kanäle
Compact Power Lightset RGB-UV 8 Kanäle Kanal 1 – Rot ( Dimmer muss geöffnet sein 0-255 Schrittweise Roteinstellung von 0-100% Kanal 2 – Grün ( Dimmer muss geöffnet sein 0-255 Schrittweise Grüneinstellung von 0-100% Kanal 3 – Blau ( Dimmer muss geöffnet sein... -
Seite 22: Kanäle
Compact Power Lightset RGB-UV 25 Kanäle Kanal 1 – Rot, Par 1 ( Dimmer muss geöffnet sein 0-255 Schrittweise Roteinstellung von 0-100% Kanal 2 – Grün, Par 1 ( Dimmer muss geöffnet sein 0-255 Schrittweise Grüneinstellung von 0-100% Kanal 3 – Blau, Par 1 ( Dimmer muss geöffnet sein... - Seite 23 Compact Power Lightset RGB-UV Kanal 16 – Rot, Par 4 ( Dimmer muss geöffnet sein 0-255 Schrittweise Roteinstellung von 0-100% Kanal 17 – Grün, Par 4 ( Dimmer muss geöffnet sein 0-255 Schrittweise Grüneinstellung von 0-100% Kanal 18 – Blau, Par 4 ( Dimmer muss geöffnet sein...
- Seite 24 Compact Power Lightset RGB-UV 170-189 AF09/SF09 190-210 AF10/SF10 211-230 AF11/SF11 231-255 AF12/SF12 Kanal 25 – Abspielgeschwindigkeit 0-250 Abspielgeschwindigkeit von LANGSAM nach schnell 251-255 Audioprogramm Hinweis: Wenn CH22 auf Blackout gestellt ist, funktionieren CH23 und CH24. Bestellnummer: 30278...
-
Seite 25: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Das Compact Power Lightset RGB-UV ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 26: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 24 für nähere Informationen zum Auswechseln der Sicherung. - Seite 27 Compact Power Lightset RGB-UV Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom. • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und ob die Kabel Geräte angeschlossen sind. funktionieren überhaupt nicht Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung Die Geräte...
-
Seite 28: Technische Daten
Compact Power Lightset RGB-UV Technische Daten Modell: Compact Power Lightset RGB-UV Eingangsspannung: AC 100-240 V, 60/50 Hz Kontinuierliche Leistung: 45 W Sicherung: 1,5L/250V Abmessungen: 1032 x 457 x 145 mm (LxBxH) (ohne Dreibeinständer) Gewicht: 4,9 kg (ohne Dreibeinständer) Bedienung und Programmierung: Setup und Adresszuweisung: 4-stelliges LED-Display für das einfache Setup... -
Seite 29: Abmessungen
Compact Power Lightset RGB-UV Abmessungen Bestellnummer: 30278... - Seite 30 Compact Power Lightset RGB-UV Bestellnummer: 30278...
- Seite 31 Compact Power Lightset RGB-UV Bestellnummer: 30278...
- Seite 32 Compact Power Lightset RGB-UV Bestellnummer: 30278...
- Seite 33 Compact Power Lightset RGB-UV Bestellnummer: 30278...
- Seite 34 ©2017 Showtec...
