- Seite 1 Cyclone 4 ORDERCODE 43087 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Der Cyclone 4 von Showtec sorgt für beste Unterhaltung auf allen Veranstaltungen. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, dieses Produkt wird Ihnen bei der Umsetzung der gewünschten Effekte helfen.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Cyclone 4 Anleitung ™ Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Übersicht ..................................6 Setup und Betrieb ................................7 Steuerungsmodi ................................7 Ein Cyclone (Auto-Programme) .......................... -
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Showtec Cyclone 4 mit Hängehalterung • IEC-Netzkabel (1,5m) • Bedienungsanleitung Voraussichtliche Nutzungsdauer des LED-Scheinwerfers Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 5 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec- Händler. ...
-
Seite 6: Bestimmungsgemäßer Gebrauch
Verwenden Sie eine Klemme, um den Cyclone 4 mithilfe der Halterung an einem Traversenrahmen zu befestigen. Der Cyclone 4 darf unter keinen Umständen so montiert werden, dass er frei im Raum schwingen kann. Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z.B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden. -
Seite 7: Rückgabe
Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN GRÜN... -
Seite 8: Beschreibung Des Geräts

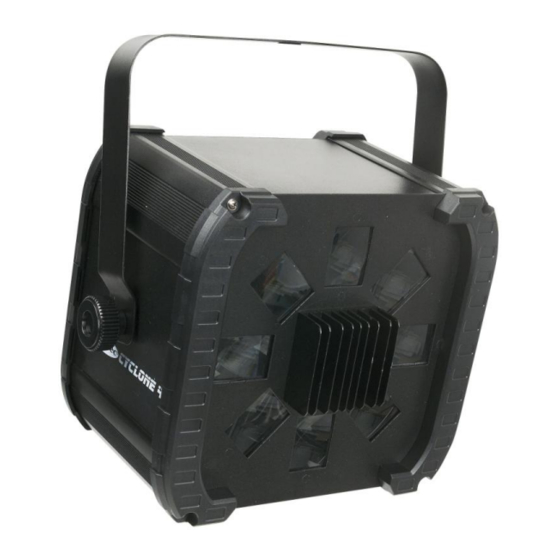

Beschreibung des Geräts Leistungsmerkmale Der Cyclone 4 von Showtec ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. • Dynamischer LED Lichteffekt der neuen Generation, der einen großen Bereich auf der Tanzfläche abdeckt. • Intelligente Musiksteuerung (IM), die auf Ihre Musik wie ein echter Lightjockey reagiert. -
Seite 9: Setup Und Betrieb
Setup und Betrieb Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine Netzspannung von 230V angeschlossen werden und umgekehrt. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. -
Seite 10: Mehrere Cyclones (Dmx-Steuerung)
Mehrere Cyclones (DMX-Steuerung) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). Verbinden Sie die Cyclones und andere Geräte mit einem 3-P XLR-Kabel. Verbinden Sie die Geräte so wie in (Abb. -
Seite 11: Verbinden Der Geräte
Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. Wichtig: Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe geschaltet sein. -
Seite 12: Bedienfeld
Bedienfeld Abb. 4 A. LCD-Display D. Up-Taste B. MODE-Taste E. Down-Taste C. SETUP-Taste DMX-Steuermodus: Den Geräten werden individuelle Adressen von an einer Datenübertragungsleitung zugewiesen und sie sind mit einem Controller verbunden. Wenn ein DMX- Signal empfangen wird, blinkt ein d auf dem Display. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. -
Seite 13: Menü-Übersicht
Menü-Übersicht Auto-Programme DMX-Adresse Slave Musiktaktung LED-Display Reverse Display Version Hauptmenü-Optionen 1. Auto-Programme 2. DMX-Adresse 3. Slave Musiktaktung 5. LED-Display 6. Reverse Display 7. Version... -
Seite 14: Auto-Programme
1. Auto-Programme 1) Drücken Sie die MODE-Taste an dem Gerät, bis das Display anzeigt. 2) In diesem Menü können Sie den Auto-Modus des Cyclones einstellen. 3) Drücken Sie Setup, um das AUTO-Menü zu aktivieren. Sie können 2 verschiedene Untermenüs auswählen. Geschwindigkeit von 01-99 und FL Blitzfrequenz von 00-99 4) Verwenden Sie die Setup-Taste, um durch das Menü... -
Seite 15: Dmx-Kanäle
DMX-Kanäle 4 Kanäle Kanal 1 - Programme Blackout 10-19 20-29 Grün 30-39 Blau 40-49 Weiß 50-59 Rot + Grün 60-69 Rot + Blau 70-79 Rot + Weiß 80-89 Grün + Blau 90-99 Grün + Weiß 100-109 Blau + Weiß 110-119 Rot + Grün + Blau 120-129 Rot + Grün + Weiß... -
Seite 16: Wartung
Wartung Der Cyclone von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich die Lichtleistung des Geräts mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. -
Seite 17: Keine Reaktion Auf Dmx-Signale
Keine Reaktion auf DMX-Signale Antwort: Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter Controller oder eine defekte DMX-Karte für die Lichteffekte sein. 1. Überprüfen Sie das DMX-Kabel: Ziehen Sie den Netzstecker ab, wechseln Sie das DMX-Kabel aus und stecken Sie den Netzstecker erneut an. -
Seite 18: Technische Daten
Technische Daten Modell: Showtec Cyclone • Dynamischer LED Lichteffekt der neuen Generation, der einen großen Bereich auf der Tanzfläche abdeckt. • Intelligente Musiksteuerung (IM), die auf Ihre Musik wie ein echter Lightjockey reagiert. • Wenn leichtgängige Musik abgespielt wird, werden verschiedene sanfte, langsame Programme ausgewählt.
