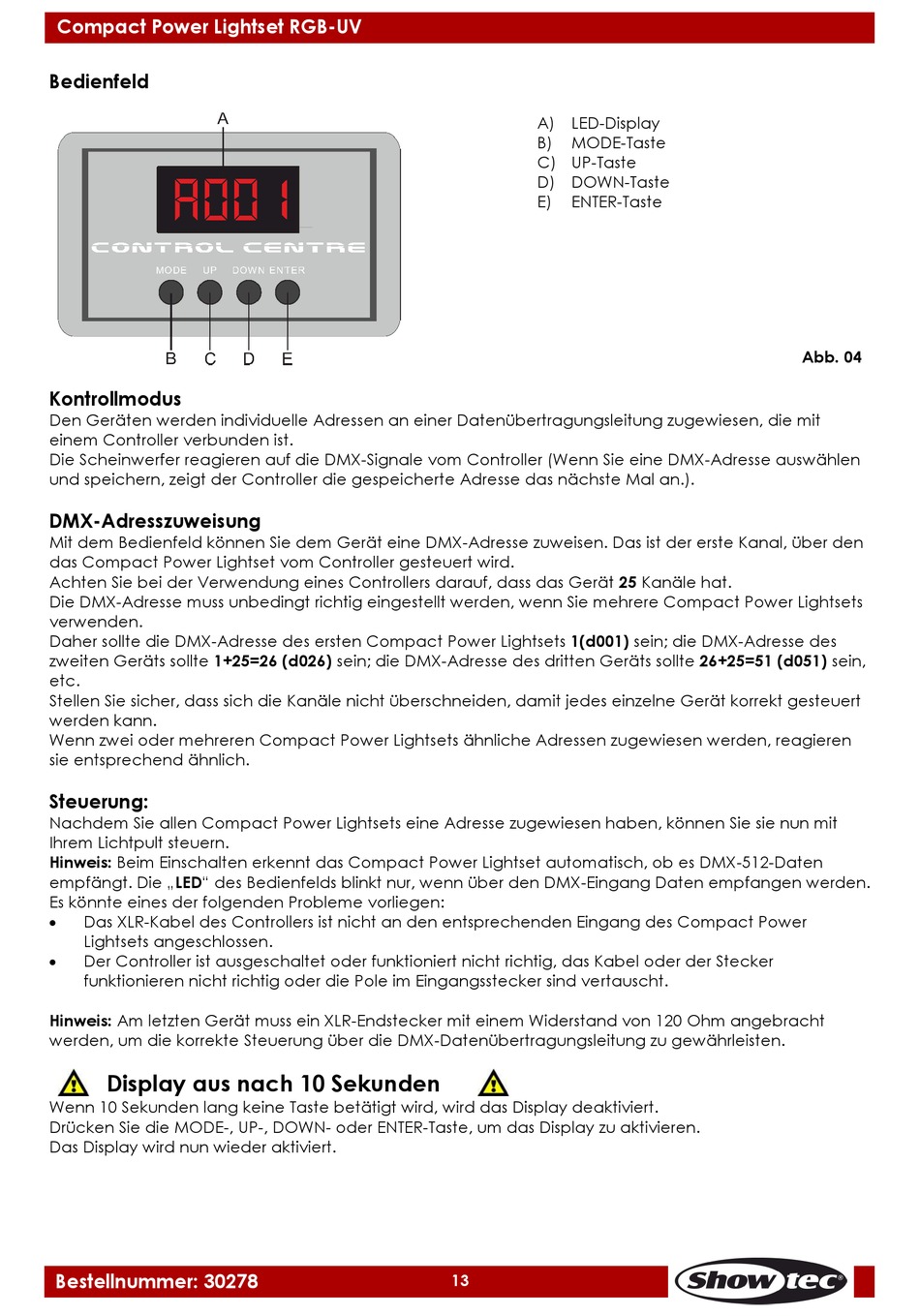

Compact Power Lightset RGB-UV
Bedienfeld
Kontrollmodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist.
Die Scheinwerfer reagieren auf die DMX-Signale vom Controller (Wenn Sie eine DMX-Adresse auswählen
und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.).
DMX-Adresszuweisung
Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der erste Kanal, über den
das Compact Power Lightset vom Controller gesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 25 Kanäle hat.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Compact Power Lightsets
verwenden.
Daher sollte die DMX-Adresse des ersten Compact Power Lightsets 1(d001) sein; die DMX-Adresse des
zweiten Geräts sollte 1+25=26 (d026) sein; die DMX-Adresse des dritten Geräts sollte 26+25=51 (d051) sein,
etc.
Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jedes einzelne Gerät korrekt gesteuert
werden kann.
Wenn zwei oder mehreren Compact Power Lightsets ähnliche Adressen zugewiesen werden, reagieren
sie entsprechend ähnlich.
Steuerung:
Nachdem Sie allen Compact Power Lightsets eine Adresse zugewiesen haben, können Sie sie nun mit
Ihrem Lichtpult steuern.
Hinweis: Beim Einschalten erkennt das Compact Power Lightset automatisch, ob es DMX-512-Daten
empfängt. Die „LED" des Bedienfelds blinkt nur, wenn über den DMX-Eingang Daten empfangen werden.
Es könnte eines der folgenden Probleme vorliegen:
Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Compact Power
Lightsets angeschlossen.
Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Display aus nach 10 Sekunden
Wenn 10 Sekunden lang keine Taste betätigt wird, wird das Display deaktiviert.
Drücken Sie die MODE-, UP-, DOWN- oder ENTER-Taste, um das Display zu aktivieren.
Das Display wird nun wieder aktiviert.
Bestellnummer: 30278
A) LED-Display
B)
MODE-Taste
C) UP-Taste
D) DOWN-Taste
E)
ENTER-Taste
13
Abb. 04
