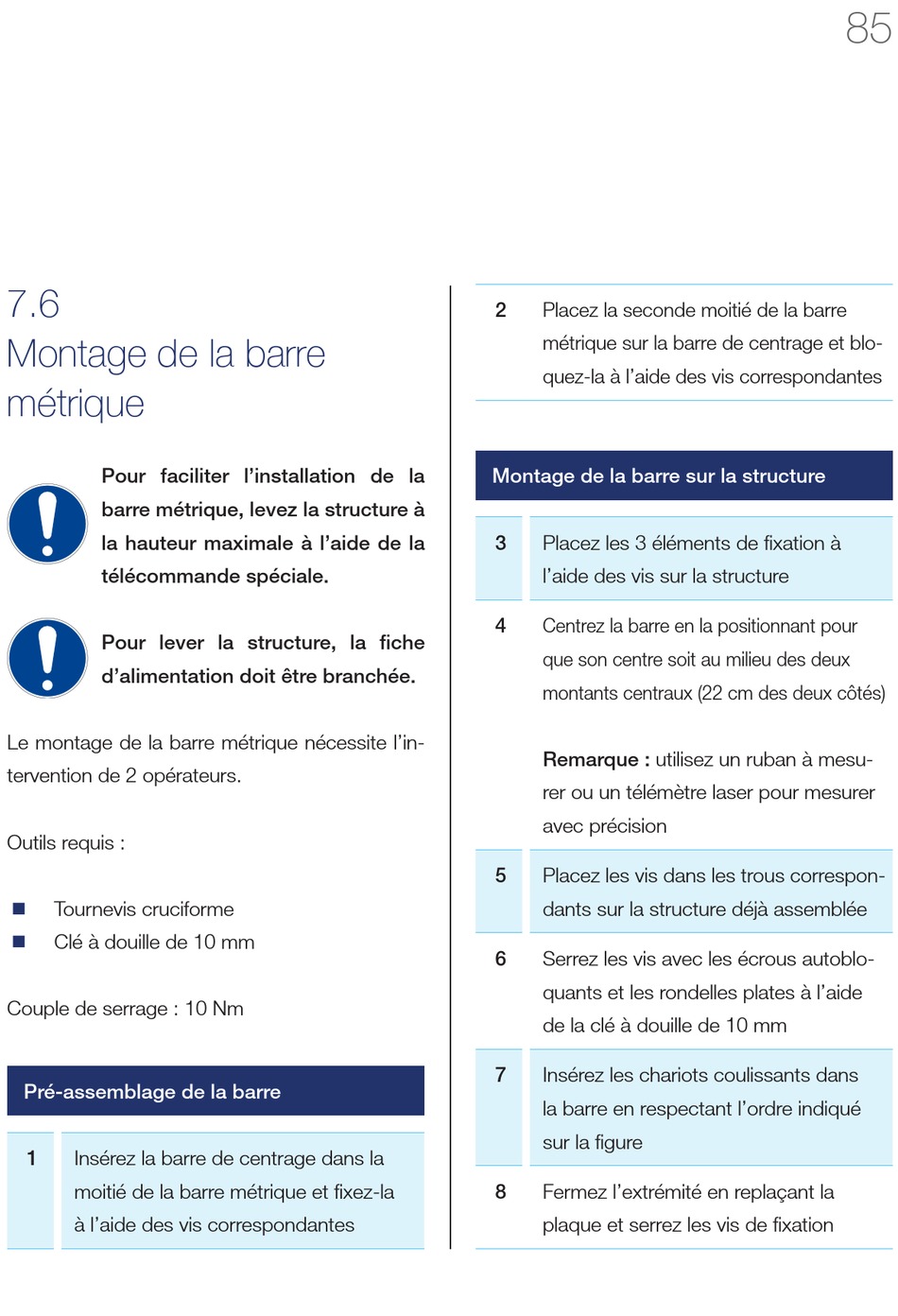

7.6
Montage de la barre
métrique
Pour faciliter l'installation de la
barre métrique, levez la structure à
la hauteur maximale à l'aide de la
télécommande spéciale.
Pour lever la structure, la fiche
d'alimentation doit être branchée.
Le montage de la barre métrique nécessite l'in-
tervention de 2 opérateurs.
Outils requis :
Tournevis cruciforme
n
Clé à douille de 10 mm
n
Couple de serrage : 10 Nm
Pré-assemblage de la barre
1
Insérez la barre de centrage dans la
moitié de la barre métrique et fixez-la
à l'aide des vis correspondantes
Placez la seconde moitié de la barre
2
métrique sur la barre de centrage et blo-
quez-la à l'aide des vis correspondantes
Montage de la barre sur la structure
3
Placez les 3 éléments de fixation à
l'aide des vis sur la structure
4
Centrez la barre en la positionnant pour
que son centre soit au milieu des deux
montants centraux (22 cm des deux côtés)
Remarque : utilisez un ruban à mesu-
rer ou un télémètre laser pour mesurer
avec précision
5
Placez les vis dans les trous correspon-
dants sur la structure déjà assemblée
6
Serrez les vis avec les écrous autoblo-
quants et les rondelles plates à l'aide
de la clé à douille de 10 mm
Insérez les chariots coulissants dans
7
la barre en respectant l'ordre indiqué
sur la figure
8
Fermez l'extrémité en replaçant la
plaque et serrez les vis de fixation
85
