7.3
Encaixar os pés
No interior da caixa de acessórios estão 4 pés,
necessários para uma possível estabilização da
estrutura, no caso de inclinação excessiva da
superfície.
Nota: O pé central da estrutura já está montado.
Ferramentas necessárias:
• Chave inglesa de 10 mm
1

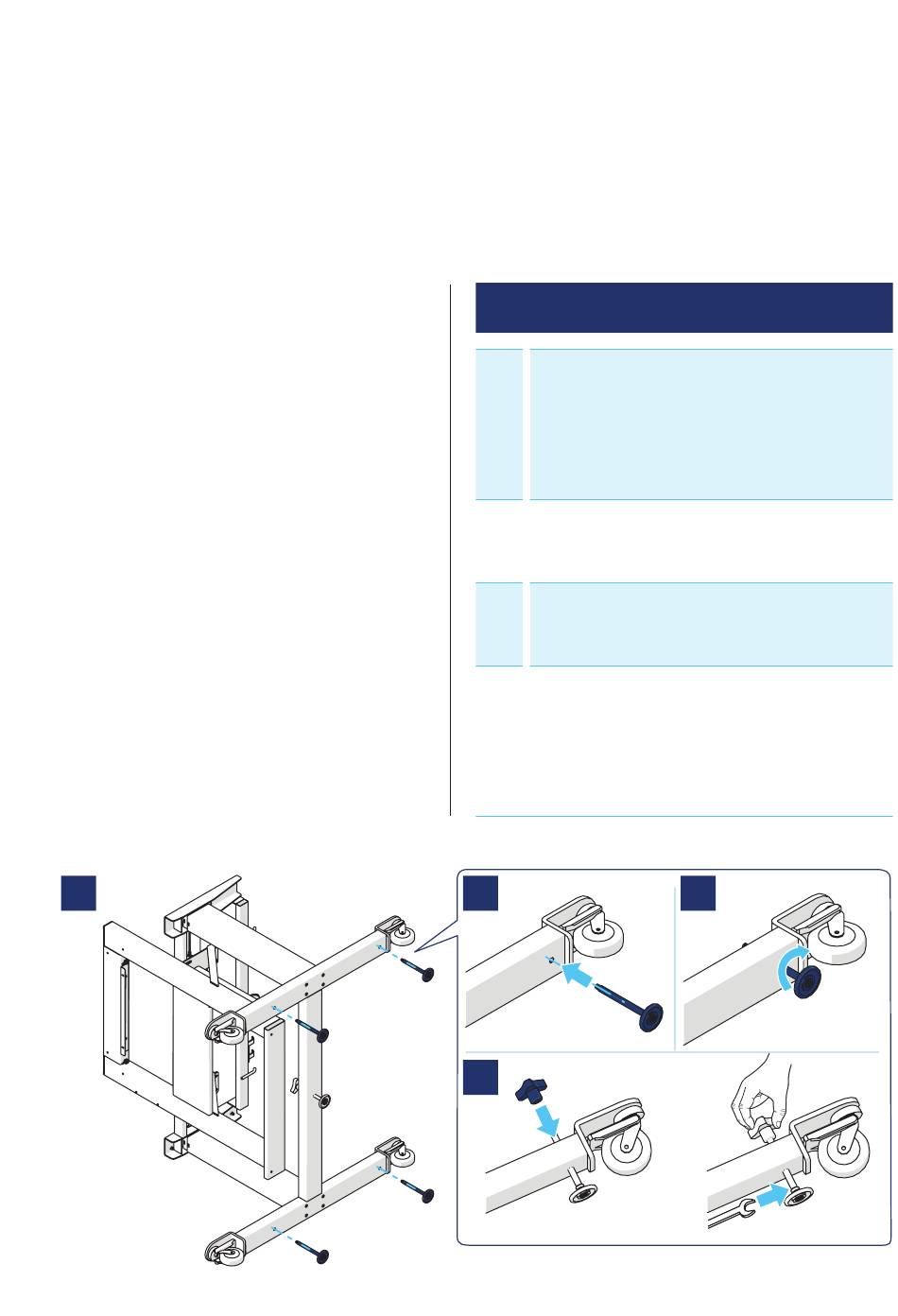

Encaixar os pés
1 Coloque um cartão na superfície de
trabalho e vire a estrutura de lado,
para aceder facilmente aos pontos de
encaixe dos pés
2 Insira a barra roscada do pé no orifício
existente
Aparafuse a barra roscada do pé, até
3
sair do outro lado
Aparafuse o manípulo no topo da bar-
4
ra roscada, ao segurar o outro lado
bloqueado com uma chave inglesa de
10 mm
2
4
113
