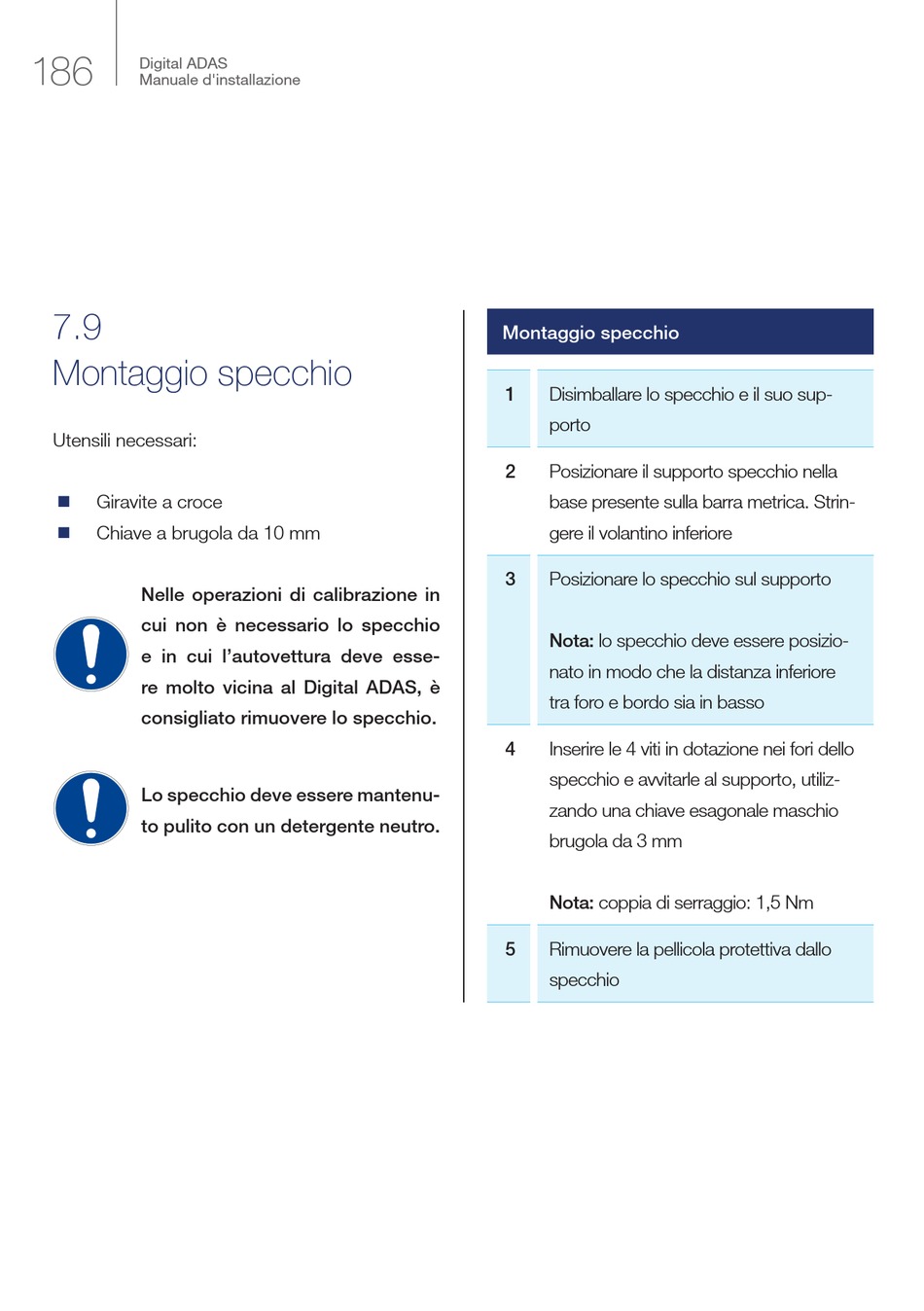

186
Digital ADAS
Manuale d'installazione
7.9

Montaggio specchio

Utensili necessari:
Giravite a croce
n
Chiave a brugola da 10 mm
n
Nelle operazioni di calibrazione in
cui non è necessario lo specchio
e in cui l'autovettura deve esse-
re molto vicina al Digital ADAS, è
consigliato rimuovere lo specchio.
Lo specchio deve essere mantenu-
to pulito con un detergente neutro.
Montaggio specchio
1 Disimballare lo specchio e il suo sup-
porto
2 Posizionare il supporto specchio nella
base presente sulla barra metrica. Strin-
gere il volantino inferiore
3 Posizionare lo specchio sul supporto
Nota: lo specchio deve essere posizio-
nato in modo che la distanza inferiore
tra foro e bordo sia in basso
4 Inserire le 4 viti in dotazione nei fori dello
specchio e avvitarle al supporto, utiliz-
zando una chiave esagonale maschio
brugola da 3 mm
Nota: coppia di serraggio: 1,5 Nm
5 Rimuovere la pellicola protettiva dallo
specchio
