Digital ADAS
Instrukcja instalacji

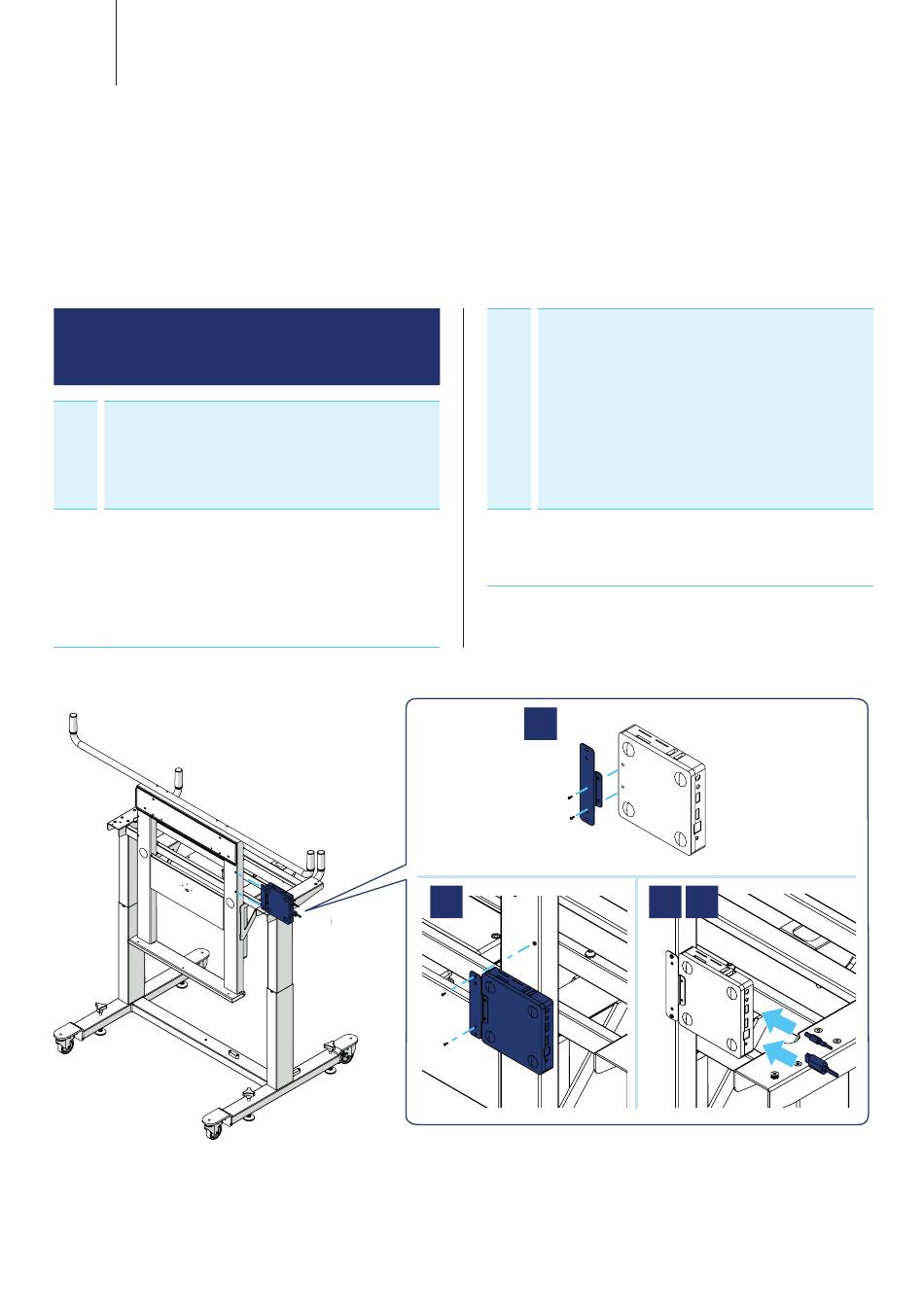

Montaż jednostki centralnej cyfrowego
systemu ADAS
1 Przymocować wspornik do Digital
ADAS CPU, wykorzystując 2 z 4
dostarczonych śrub
2 Przymocować Digital ADAS CPU do
pionowego słupka struktury poprzez
wystającą stronę wspornika, wykorzy-
stując do tego 2 pozostałe śruby
3 Podłączyć zasilanie Digital ADAS CPU
do gniazda wtykowego
Uwaga: do kabla zostały już do-
prowadzone przewody w obrębie
struktury
4 Podłączyć kabel HDMI do Digital
ADAS CPU
1
2 3 4
