Digital ADAS
Manual de Instalación

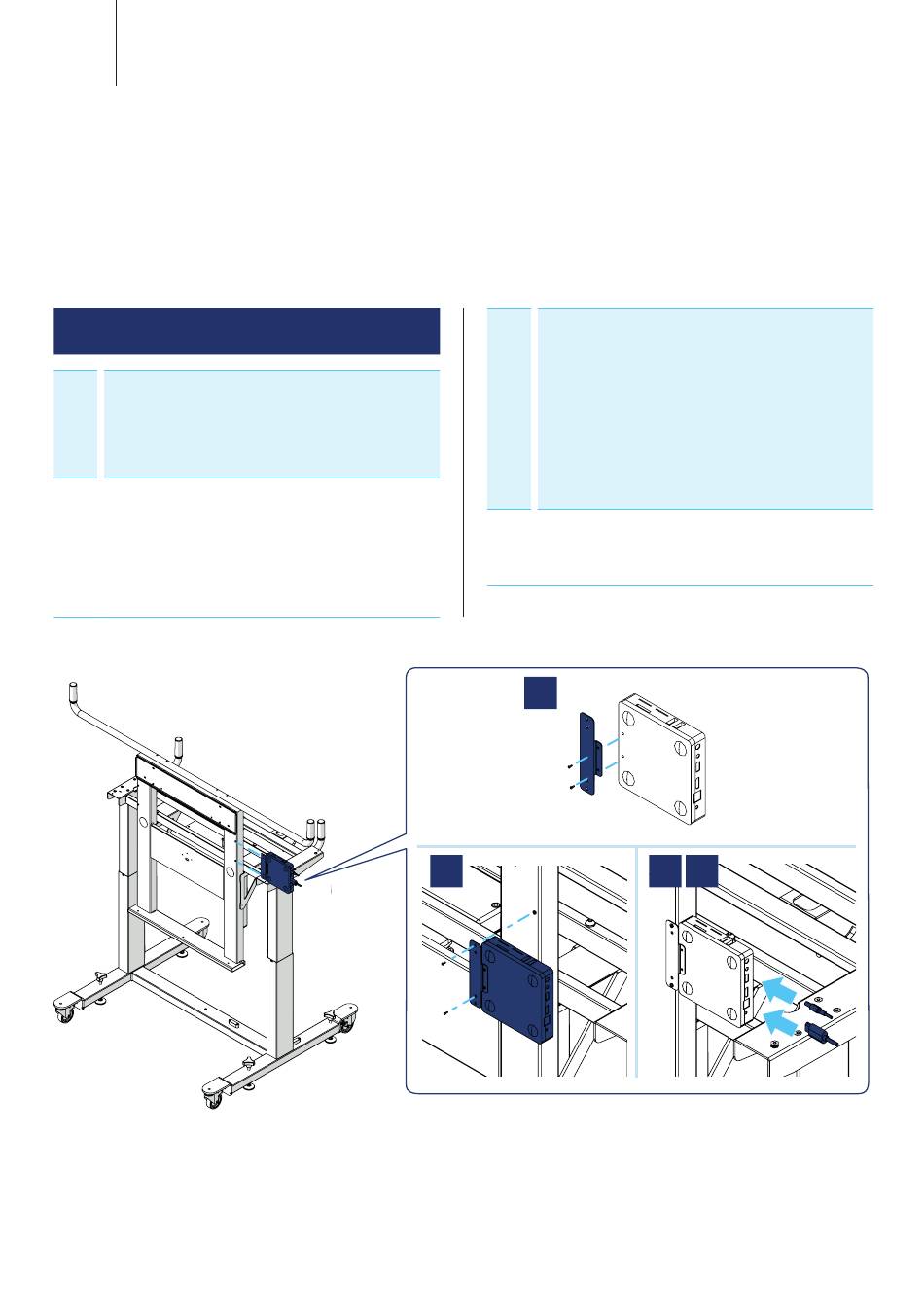

Ensamblaje de la Digital ADAS CPU
1 Conectar la escuadra de soporte a la
Digital ADAS CPU, usando 2 de los 4
tornillos suministrados
2 Fijar la Digital ADAS CPU al poste ver-
tical de la estructura a través del lado
saliente de la escuadra de soporte,
usando los 2 tornillos restantes
3 Conectar la fuente de alimentación
de la Digital ADAS CPU a la toma
múltiple
Nota: el cable ya está cableado en la
estructura
4 Conectar el cable HDMI a la Digital
ADAS CPU
1
2 3 4
