Digital ADAS
Manuel d'installation

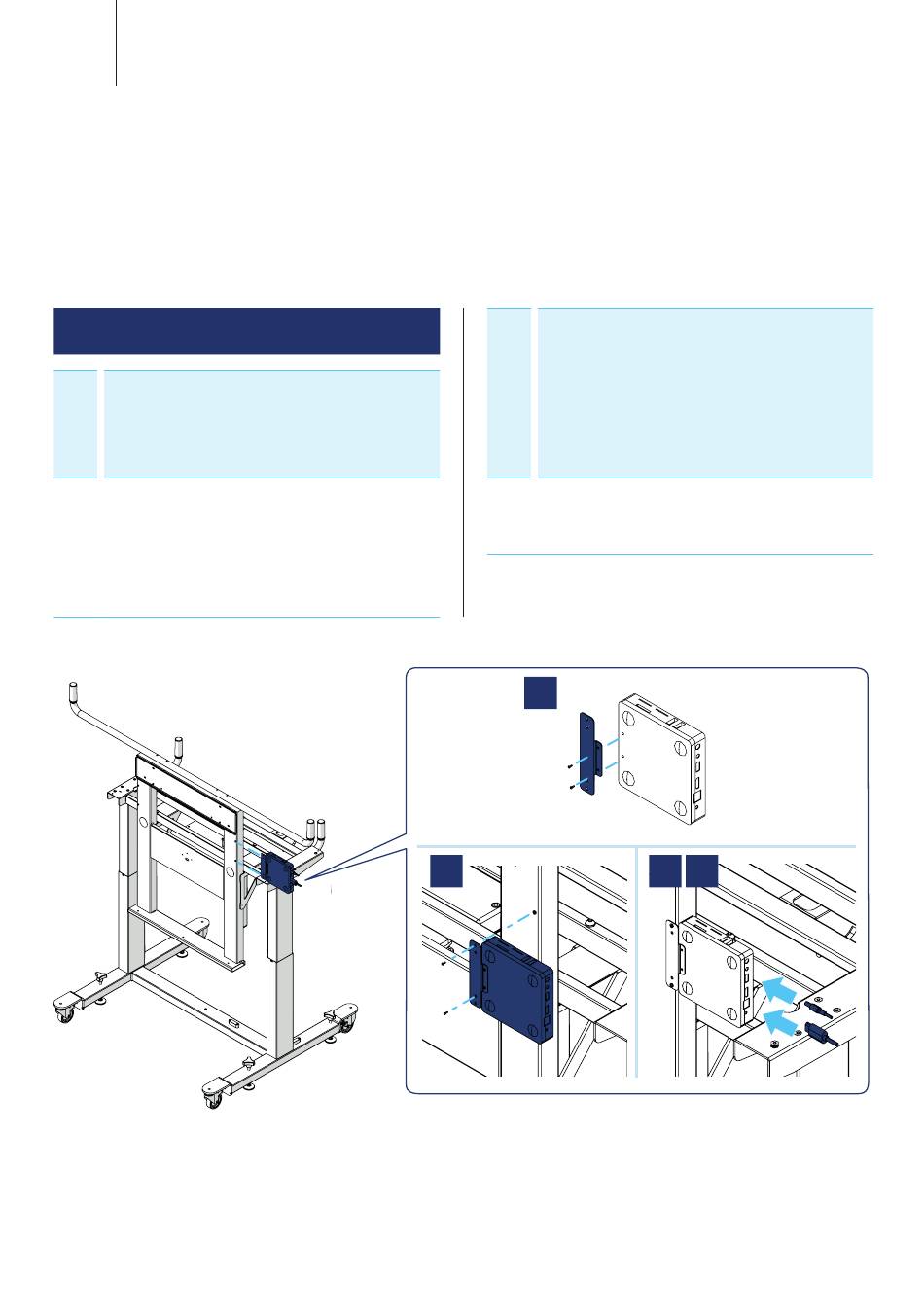

Montage du CPU du Digital ADAS
1 Fixez le support de fixation sur le CPU
du Digital ADAS à l'aide de 2 des 4 vis
fournies
2 Fixez le CPU du Digital ADAS au
montant vertical de la structure par le
côté saillant du support de fixation, en
utilisant les 2 vis restantes
3 Raccordez le bloc d'alimentation du
CPU du Digital ADAS à la multiprise
Remarque : le câble est déjà branché
dans la structure
4 Branchez le câble HDMI au CPU du
Digital ADAS
1
2 3 4
