Schlauchhalterung
anpassen
60084496 • 01 • 06/2022 • de

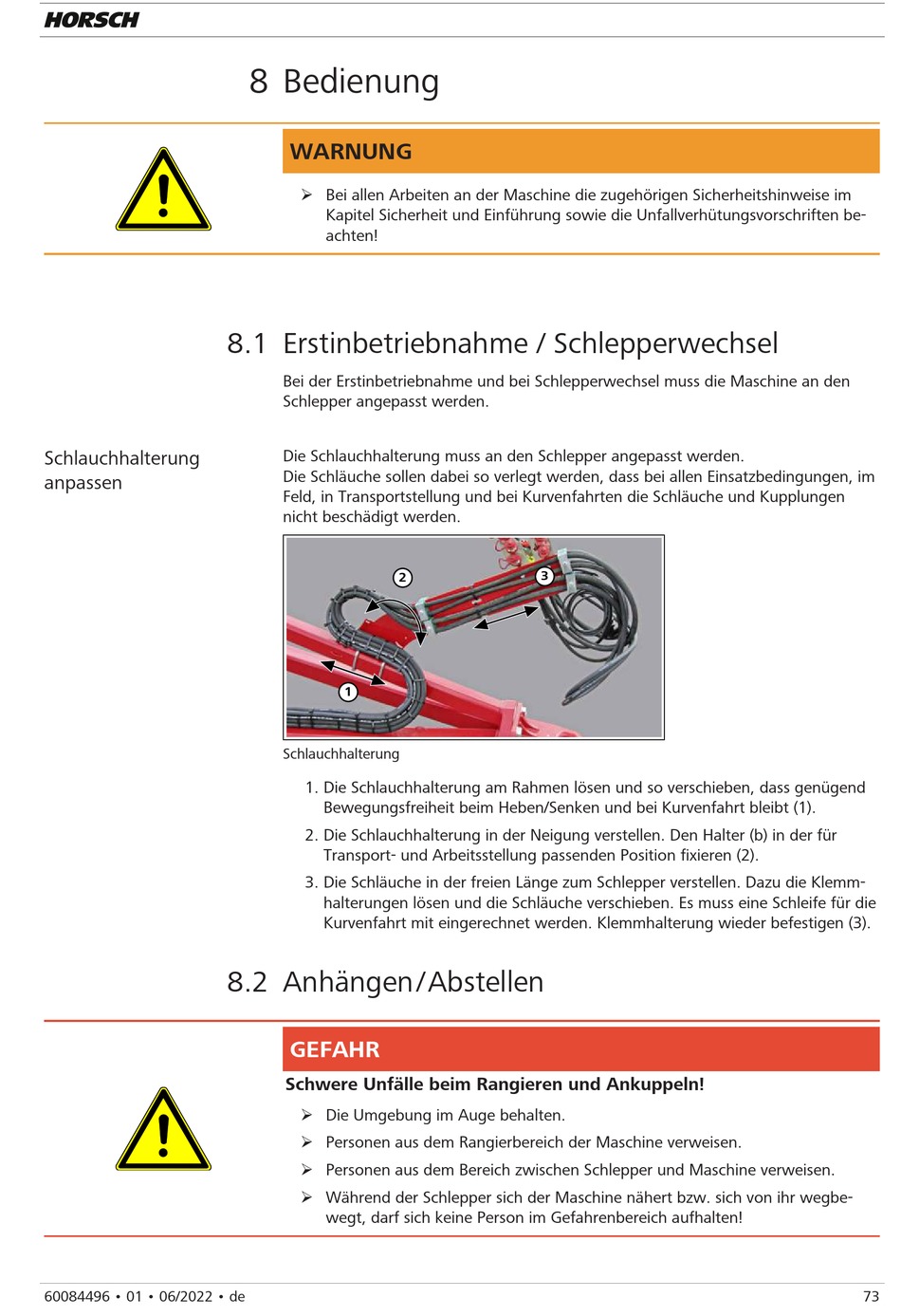

8 Bedienung
WARNUNG
Ø Bei allen Arbeiten an der Maschine die zugehörigen Sicherheitshinweise im
Kapitel Sicherheit und Einführung sowie die Unfallverhütungsvorschriften be-
achten!
8.1 Erstinbetriebnahme / Schlepperwechsel
Bei der Erstinbetriebnahme und bei Schlepperwechsel muss die Maschine an den
Schlepper angepasst werden.
Die Schlauchhalterung muss an den Schlepper angepasst werden.
Die Schläuche sollen dabei so verlegt werden, dass bei allen Einsatzbedingungen, im
Feld, in Transportstellung und bei Kurvenfahrten die Schläuche und Kupplungen
nicht beschädigt werden.
1
Schlauchhalterung
1. Die Schlauchhalterung am Rahmen lösen und so verschieben, dass genügend
Bewegungsfreiheit beim Heben/Senken und bei Kurvenfahrt bleibt (1).
2. Die Schlauchhalterung in der Neigung verstellen. Den Halter (b) in der für
Transport- und Arbeitsstellung passenden Position fixieren (2).
3. Die Schläuche in der freien Länge zum Schlepper verstellen. Dazu die Klemm-
halterungen lösen und die Schläuche verschieben. Es muss eine Schleife für die
Kurvenfahrt mit eingerechnet werden. Klemmhalterung wieder befestigen (3).
8.2 Anhängen / A bstellen
GEFAHR
Schwere Unfälle beim Rangieren und Ankuppeln!
Ø Die Umgebung im Auge behalten.
Ø Personen aus dem Rangierbereich der Maschine verweisen.
Ø Personen aus dem Bereich zwischen Schlepper und Maschine verweisen.
Ø Während der Schlepper sich der Maschine nähert bzw. sich von ihr wegbe-
wegt, darf sich keine Person im Gefahrenbereich aufhalten!
3
2
73
