Precaución: No dañe la cinta Kapton.
⇒ Retire la puerta situada debajo de la cama de impresión�
⇒ Abra la caja que contiene la tapa con cuidado para no dañar el contenido.
⇒ Retire la tapa y colóquela en un lugar seguro para su posterior montaje.

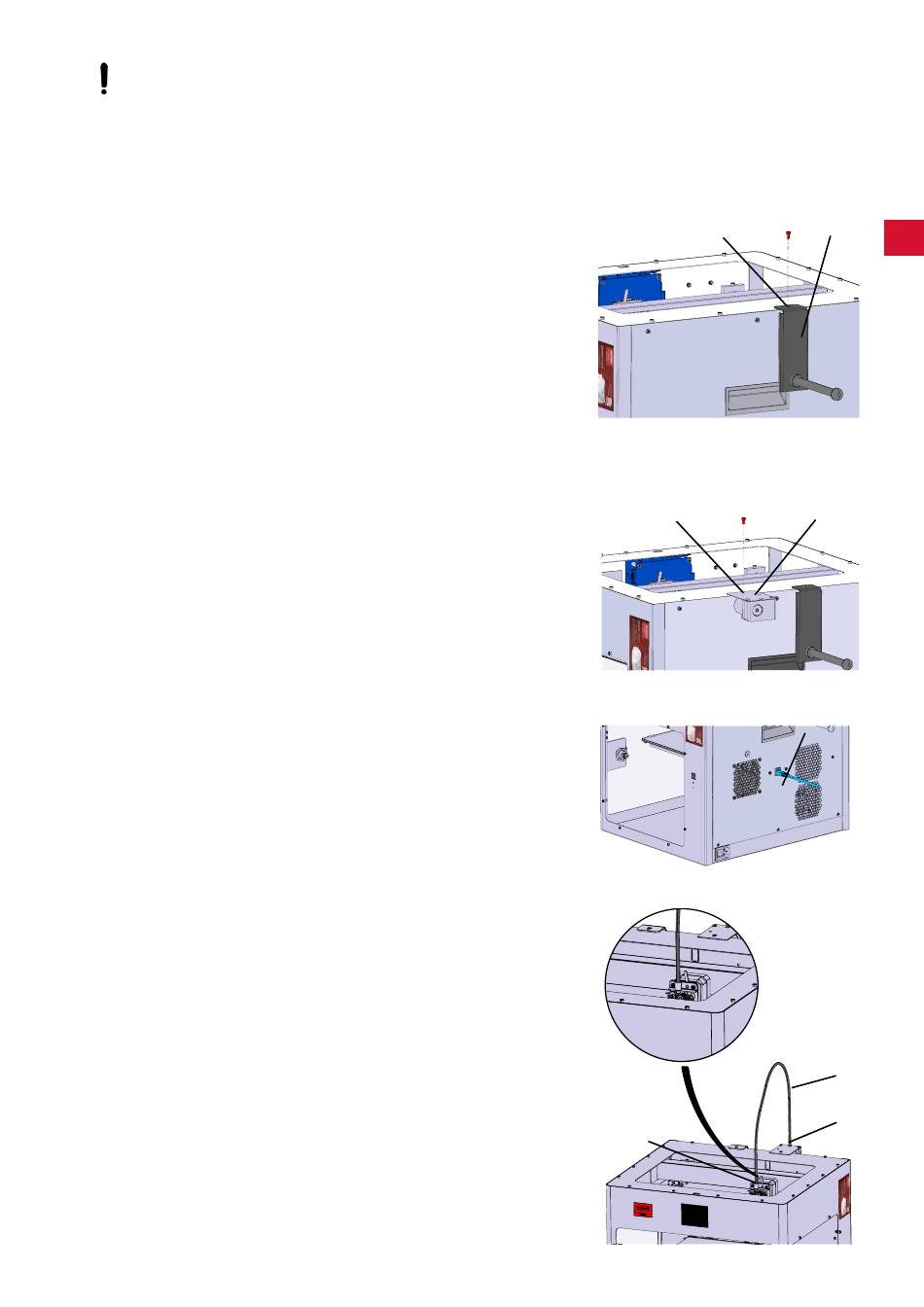

4.2 Montaje de la impresora
4.2.1 Instalación del portabobina de filamento
⇒ Retire el tornillo (31) de la parte superior trasera con la llave
Allen suministrada�
⇒ Fije el portabobina de filamento (7) con el tornillo en esta posi-
ción�
4.2.2 Instalación del sensor de filamento (FMS)
⇒ Retire el tornillo (30) de la parte superior trasera con la llave
Allen suministrada�
⇒ Fije el FMS (9) con el tornillo en esta posición.
⇒ Enchufe el cable de conexión del FMS en la parte trasera el
aparato (14).
4.2.3 Instalación del tubo guía del filamento
⇒ Introduzca un extremo del tubo guía del filamento (2) en el
FMS (9) desde arriba.
⇒ Introduzca el otro extremo desde la parte superior en la abertura
de la parte delantera de la extrusora (10).
- 9 -
31
30
14
10
7
es
Fig. 2
9
Fig. 3
Fig. 4
2
9
Fig. 5
