11�4�1 Montagem Do Bico - Renfert Simplex Originalbetriebsanleitung

⇒ Solte o parafuso encastrado atrás do bico aprox. duas rotações.
⇒ Retire o sensor de temperatura e o cartucho térmico, puxando-
-os diretamente para trás.
pt
⇒ Solte os dois parafusos do dissipador de calor e retire a unidade
de bico, puxando-a para baixo.
Soltar os parafusos apenas, não desenroscá-los!
⇒ Insira a chave Allen maior no furo do cartucho térmico e desen-
rosque a garganta (heatbreak).
⇒ De seguida, desenrosque o bico, segurando de novo com a
chave Allen.
11.4.1 Montagem do bico
⇒ Enrosque o bico novo e a garganta, segurando de novo com a chave Allen
⇒ Limpe a garganta e lubrifique-a com pasta térmica (ver forneci-
mento).
Recomendado:
• Halnziye HY810 pasta
- Condutibilidade térmica: > 4.63 W/m-K
- Resistência térmica:
- Temperatura de operação: -30 - 280 °C
⇒ Empurre a unidade de bico para dentro do dissipador de calor,
pelo lado de baixo, e aperte de novo os dois parafusos.
⇒ Para a montagem restante, proceda na sequência inversa do atrás descrito.
< 0,0078 °C/W
- 32 -

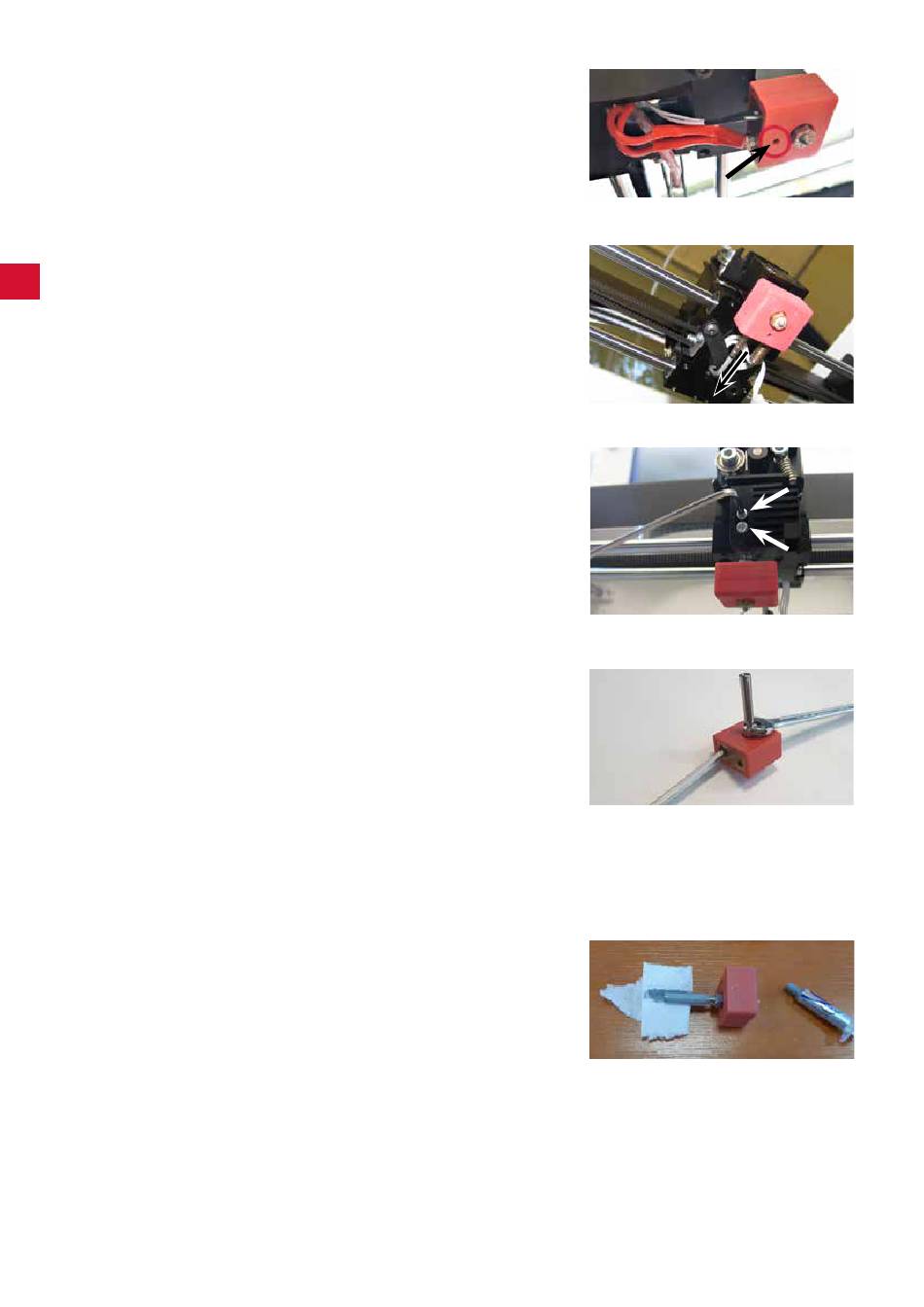

Fig. 70
