Attenzione: non danneggi la pellicola Kapton!
⇒ Rimuova lo sportello situato sotto il letto di stampa�
⇒ Apra la scatola con il coperchio con attenzione per non danneggiare il contenuto.
⇒ Rimuova il coperchio e lo metta al sicuro per un successivo riassemblaggio.

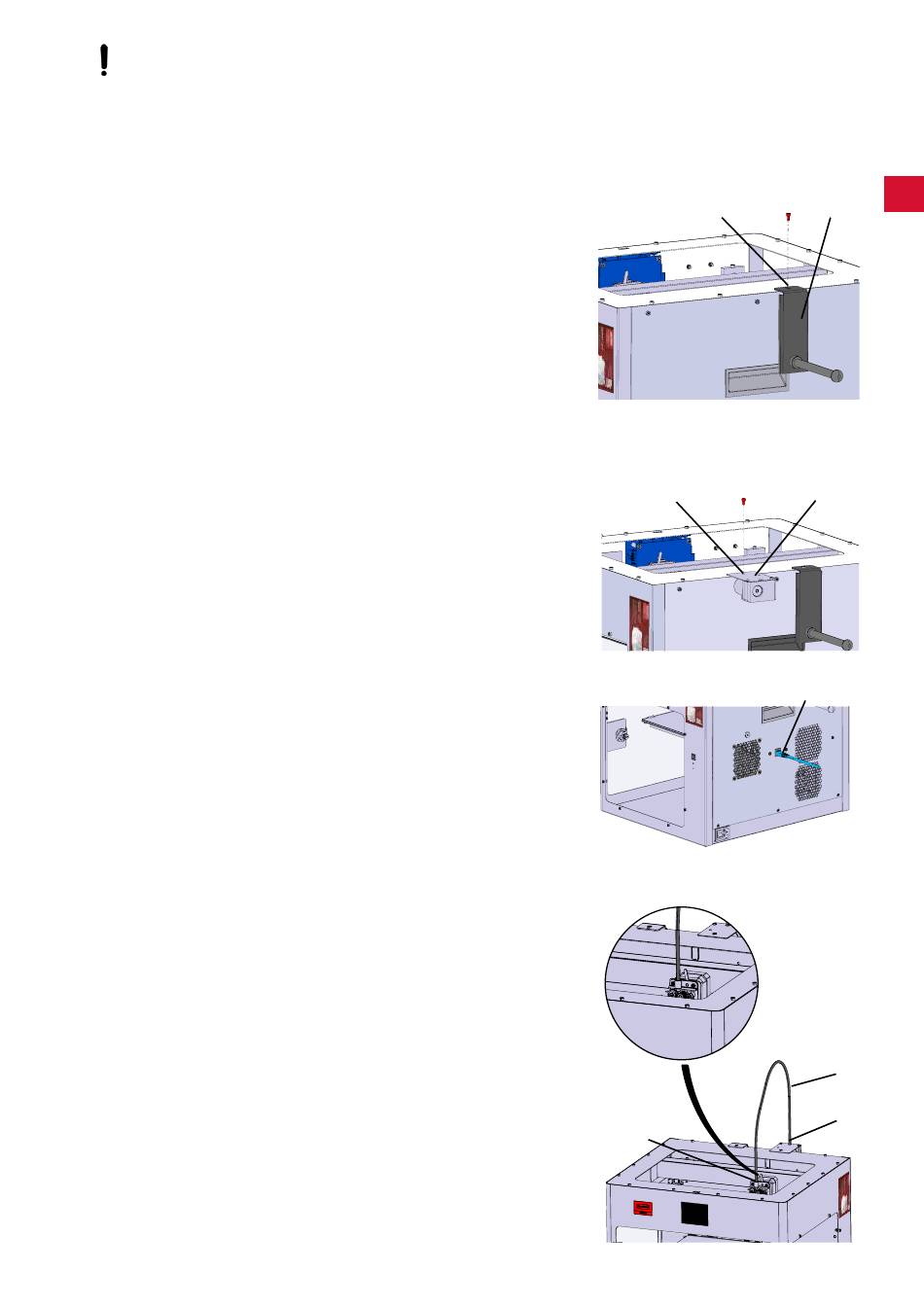

4.2 Assemblaggio della stampante
4.2.1 Installazione del supporto bobina filamento
⇒ Rimuova la vite (31) nella parte posteriore superiore usando la
chiave a brugola in dotazione.
⇒ Fissi il supporto della bobina di filamento (7) con la vite in questa
posizione�
4.2.2 Installazione del sensore filamento (FMS)
⇒ Rimuova la vite (30) nella parte posteriore superiore usando la
chiave a brugola in dotazione.
⇒ Fissi l'FMS (9) con la vite in questa posizione.
⇒ Inserisca il cavo di collegamento dell'FMS nella parte posteriore
dell'unità (14).
4.2.3 Installazione del tubo di guida filamento
⇒ Inserisca un'estremità del tubo di guida del filamento (2)
nell'FMS (9) dall'alto.
⇒ Inserisca l'altra estremità dall'alto nell'apertura nella parte ante-
riore dell'estrusore (10).
- 9 -
31
30
14
10
it
7
Fig. 2
9
Fig. 3
Fig. 4
2
9
Fig. 5
