Renfert SIMPLEX 2 SX Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für SIMPLEX 2 SX:
Inhaltsverzeichnis
de
SIMPLEX 2 SX
Made in Germany
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Renfert SIMPLEX 2 SX

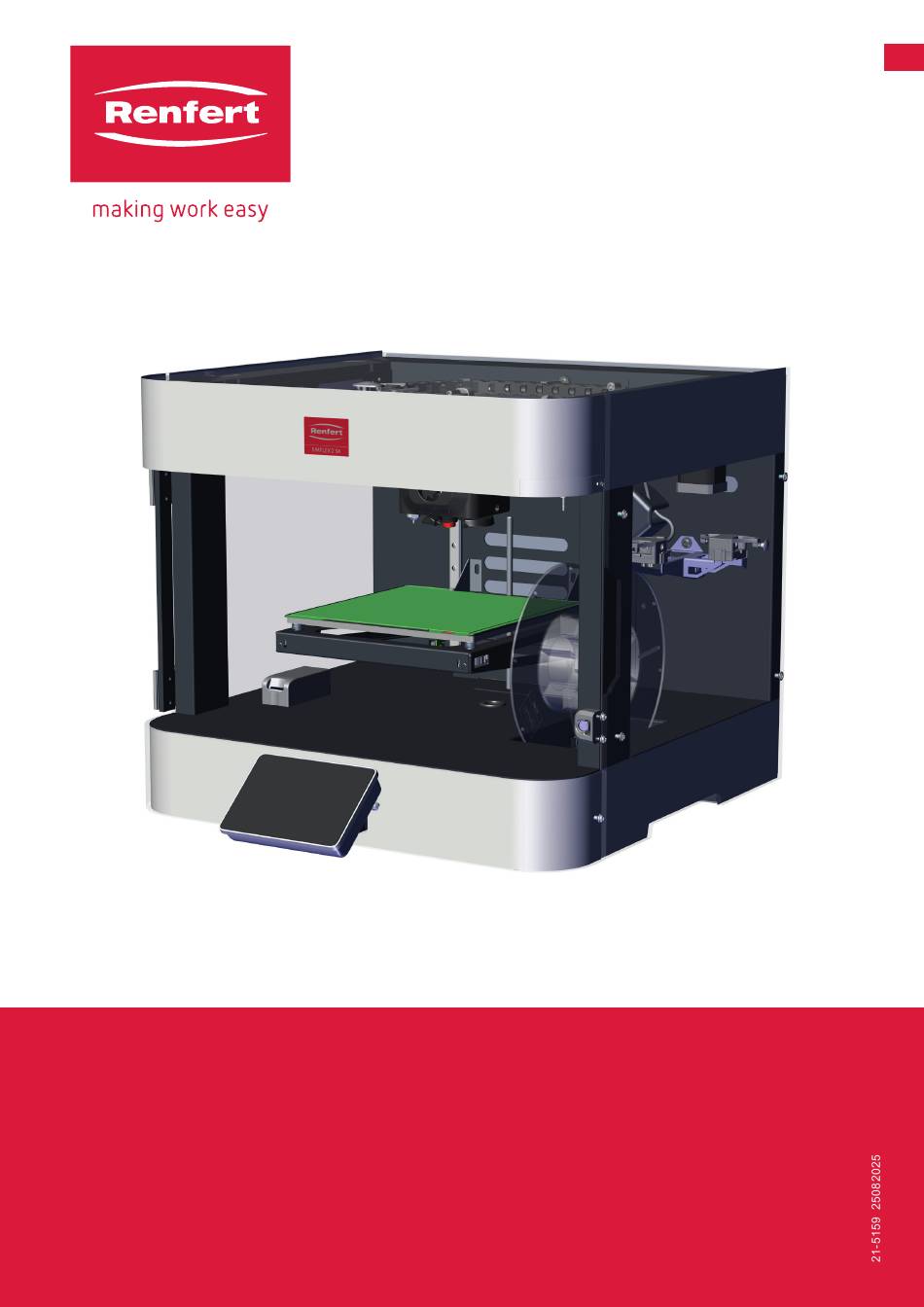

  • Seite 1 SIMPLEX 2 SX Made in Germany...
  • Seite 2: Inhaltsverzeichnis

    Online-Hilfe und Informationen ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������ 1�1 Verwendete Symbole �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� Sicherheit ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�1 Bestimmungsgemäße Verwendung ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�2 Bedeutung dieser Anleitung ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�3 Anforderungen an die Bediener ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�4 Sicherer Zustand des Geräts ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������ 2�5 Gefahren durch Änderungen und Reparaturen �������������������������������������������������������������������������������������������������������������������������������������������������������� 2�6 Gefahr durch Stromschlag und Brand �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������...
  • Seite 3 Optionen ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 6�1 Achsen bewegen ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 6�1�1 Achsen Manuell bewegen ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 6�2 Extruder ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 6�3 Druckbett-Nivellierung - Meshbed-Messung ������������������������������������������������������������������������������������������������������������������������������������������������������������ 6�4 Information ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 6�5 Service / Support ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 6�5�1 myRenfert Service Page �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 6�5�2 Druckbett Konditionierung ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 6.5.3 Z-Offset ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 6�5�4 Wartung ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������...
  • Seite 4: Online-Hilfe Und Informationen

    Online-Hilfe und Informationen https://www�renfert�com/simplex-2-sx Hier finden Sie u.a. folgende Dokumente und Informationen zum Download: - Bedienungsanleitung - Quick Start Guide - Ersatzteillisten und Ersatzteilzeichnungen - Reparaturanleitung - FAQ’s, Ursache und Behebung von Störungen - How to – Videos - Konformitätserklärungen Bitte beachten Sie: Die aufgeführten Dokumente und Informationen sind nicht für alle Produkte erhältlich�...
  • Seite 5: Sicherheit

    ⇒ Das Gerät nur vom Fachhandel reparieren lassen oder einschicken� Die Verwendung von ungeeignetem Zubehör oder Ersatzteilen kann zu unvorhersehbaren Unfällen und Schäden führen� ⇒ Nur Zubehör und Ersatzteile verwenden, die von der Firma Renfert GmbH geliefert oder freigegeben sind� Gefahr durch Stromschlag und Brand Gefahr des elektrischen Schlags und von Brand durch zu hohe Betriebsspannung oder fehlenden Schutz- leiter�...
  • Seite 6: 2�7 Gefahr Von Hautverletzungen

    Produktbeschreibung Allgemeine Beschreibung Der 3D-Filament-Drucker SIMPLEX 2 SX dient der Herstellung von dreidimensionalen Objekten aus geschmolzenem Filament� Das SIMPLEX 3D-Filament-Drucksystem wurde von Renfert mit dem Ziel entwickelt, den 3D-Druckpro- zess mit Filamenten zu vereinfachen und zu perfektionieren� Es bietet ein hervorragendes Herstellungs- erlebnis ohne vorherige Programmier- oder 3D-Druckerfahrung�...
  • Seite 7: 3�2 Baugruppen Und Funktionselemente

    6 Druckkopf (Düse und Extruder) Stellschrauben der Druckbettnivellierung Bowden (Filament-Führungsrohr) Abb. Lieferumfang 1 3D-Filament-Drucker SIMPLEX 2 SX 1 Netzkabel 1 Quick Start Guide 1 SIMPLEX slice studio (kann nach Registrierung des Geräts bei myRenfert aus dem Internet heruntergeladen werden) 1 Z-Offset-Taster...
  • Seite 8: 3�4 Zubehör

    1735 0320 SIMPLEX aligner model 2 - 1000g 1735 0610 SIMPLEX multi-use model 2 - 1000g 1734 0060 Werkzeugset 1734 0061 Ersatzteilpaket 0,4mm Düse 1734 0062 Ersatzteilpaket 0,25 mm Düse Inbetriebnahme Für die Installation und Inbetriebnahme finden Sie auch ein Video auf der Renfert Internetseite� Vor der Inbetriebnahme muss das Gerät mindesten 3 Stunden bei Raumtempe- ratur gelagert werden. Üben Sie beim Auspacken, Einrichten, Bedienen oder bei der Wartung keine Kraft auf das Gerät aus. Auspacken Beachten Sie bitte das Gewicht des Druckers (siehe technische Daten) und fordern Sie bei Bedarf Unterstützung durch eine zweite Person an.
  • Seite 9: 4�4�2 Tischhalterung

    ⇒ Schalten Sie das Gerät mit dem Ein-/Aus-Schalter (2, Abb� 1) auf der Rückseite des Gerätes ein� ♦ Der Bauraumlüfter läuft kurz an� ♦ Auf dem Display erscheint das Renfert-Logo, das Display initialisiert sich� ♦ Die Messspitze des Druckbett-Sensors wird zweimal kurz ausgefahren� Danach leuchtet der Druck- bett-Sensor rot�...
  • Seite 10: 4�9 Drucker Registrieren / Sliceware Download

    4.9 Drucker registrieren / SIMPLEX slice studio download Um Druckdateien zu erstellen, wird die Software „SIMPLEX slice studio“ benötigt� Diese kann von der Renfert-Internetseite heruntergeladen werden� Dazu müssen Sie den Drucker registrieren� Geräte Registrierung und Software Download SIMPLEX Tutorials über myRenfert Video myRenfert Login 4.10 Bedienung des Displays Das Display ist ein Touch-Display�...
  • Seite 11: 11 Tür / Deckel - Überwachung

    Das Gerät wird am Ein- / Aus-Schalter (2, Abb� 1) auf der Rückseite des Gerätes ein- und ausgeschaltet� ⇒ Gerät einschalten� ♦ Der Bauraumlüfter läuft kurz an� ♦ Auf dem Display erscheint das Renfert-Logo, das Display initialisiert sich� ♦ Die Messspitze des Druckbett-Sensors wird zweimal kurz ausgefahren� Danach leuchtet der Druck- bett-Sensor rot�...
  • Seite 12: 5�2�3 Filament Laden

    5.2.3 Filament laden ⇒ Tür öffnen. ⇒ Prüfen, dass die zwei Auflagerollen für die Filamentrolle korrekt in den Führungen liegen� ⇒ Filamentrolle so auf die Auflagerollen legen, dass das Filament an der Oberseite der Rolle in das Gerät zeigt� ⇒ Filament in den Filamentsensor (3) einführen und so weit vor- schieben, bis es am Druckkopf angelangt und ein Widerstand spürbar ist�...
  • Seite 13: 5�2�5 Filamentsensor

    Falls kein Filament-Stück aus dem Filamentsensor heraus- ragt, an dem es herausgezogen werden kann, wie folgt vorge- hen: ⇒ Am Druckkopf den Klemmring der Bowdenklemme (A) nach unten drücken� ⇒ Bowden (8) nach oben herausziehen (B)� ⇒ Zuerst Filamentreste aus dem Druckkopf herausziehen, danach das Filament aus Bowden herausziehen�...
  • Seite 14: 5�4�2 Drucktisch Frei Und Sauber

    ♦ Auf dem Display werden folgende Informationen angezeigt: • Name der Druckdatei� • Die voraussichtliche Druckzeit (Schätzwert)� • Das in der Druckdatei definierte Filament. • Der voraussichtliche Materialverbrauch in g [oz�] (Schätzwert)� • Das aktuell geladene Filament� Stimmen geladenes Filament und in der Druckdatei defi- niertes Filament überein, werden beide in Weiß angezeigt. Stimmen Sie nicht überein, werden beide in Gelb angezeigt und ein Warndreieck weist zusätzlich auf den Unterschied hin.
  • Seite 15: 5.4.6 Tür Öffnen Während Des Drucks

    Druck fortsetzen ⇒ Play Taste antippen� ♦ Der Druck wird fortgesetzt� Abb. Druck abbrechen Um einen Druckvorgang abzubrechen, muss er zuvor pausiert werden. Ein abgebrochener Druckvorgang kann nicht wieder fortgesetzt werden! ⇒ Pause Taste antippen ♦ Der Druckvorgang wird unterbrochen� Abb.
  • Seite 16: 5�4�7 Meldungen

    5.4.7 Meldungen In der Steuerung des Druckers wird dessen Zustand permanent überwacht� Verschiedene Ereignisse lösen bestimmte Reaktionen aus� Diese Ereignisse werden auf dem Display gemeldet� Die Meldung kann durch Antippen der OKAY-Taste geschlossen werden� Ereignis Meldung Reaktion • Filamentfluss zu gering oder Fila- • Filament error on extruder 0: •...
  • Seite 17: 6�1 Achsen Bewegen

    6.1 Achsen bewegen In dem Menü können die Achsen und der Drucktisch manuell verfahren werden� Dies ist erst möglich, nachdem eine Referenzfahrt (Homing) durchgeführt wurde� Bis dahin sind die Bewegungstasten grau und nicht aktiv� Abb. Abb. AUSNAHME: Die Taste „Drucktisch ganz nach unten“ ist immer aktiv und kann verwendet werden, um den Drucktisch nach unten bis auf die unterste Position zu fahren.
  • Seite 18: 6�3 Druckbett-Nivellierung - Meshbed-Messung

    6.3 Druckbett-Nivellierung - Meshbed-Messung Die Druckbett-Nivellierung ist wichtig, weil sie sicherstellt, dass die erste Filament-Schicht gleichmäßig auf dem Bett haftet. Dadurch wird ein stabiler Druckstart gewährleistet, Verformungen vermieden und die Druckqualität insgesamt verbessert. Nach dem Aufstellen muss die Nivellierung des Druckbetts über- prüft und ggf�...
  • Seite 19: 6�5 Service / Support

    6.5 Service / Support In diesem Menü gibt es die im Folgenden beschriebenen Unter- menüs� 6.5.1 myRenfert Service Page ⇒ Optionen - Service / Support - myRenfert Service Page Anzeige verschiedener QR-Codes und Internet-Links, die auf verschiedene myRenfert - Seiten leiten: Abb. • Service-Videos •...
  • Seite 20: 6�5�6 Filamentliste Import / Export

    Mit dem Firmware-Update wird ein neues Programm für das Display eingespielt� Das Update erhalten Sie über die Renfert Internetseite oder direkt in Form eines USB-Sticks� Wenn Sie das Update über die Renfert Internetseite beziehen, müssen Sie die Datei zuerst auf einen USB-Stick kopieren�...
  • Seite 21: 6�5�11 Positionen Anfahren

    6.5.11 Positionen anfahren ⇒ Optionen - Service / Support - Positionen anfahren Mit Druckkopf und Drucktisch können zwei definierte Positionen angefahren werden. Transportposition Falls der Drucker transportiert werden muss, verwenden Sie diese Position, um den Drucktisch in eine Stellung zu fahren, in der die Transportwinkel wieder montiert werden können und der Druckkopf mit Kabelbindern fixiert werden kann.
  • Seite 22: 6�6�4 Anzeige

    6.6.4 Anzeige ⇒ Optionen - Einstellungen - Anzeige Die Helligkeit der Anzeige kann in einem Bereich von 20 % - 100 % eingestellt werden� Gewünschte Helligkeit mit dem Schieberegler oder den Pfeiltasten einstellen� 6.6.5 Energiesparmodus ⇒ Optionen - Einstellungen - Energiesparmodus Das Display und die Innenraumbeleuchtung können nach einer Zeit von 1 bis 60 Min�, in der das Display nicht berührt wurde, ausgeschaltet werden�...
  • Seite 23: 7�2 Reinigung

    Nach Erreichen der vorgesehenen Betriebsstunden erscheint auf dem Display eine Meldung, die entspre- chen Wartung durchzuführen� Siehe auch Kap� „6�5�4 Wartung“ Unabhängig davon sollten diese Wartungsarbeiten mindestens 1x jährlich durch- geführt werden� Hilfestellungen in Form von Service-Videos befinden sich auf der myRenfert Internetseite, die auch über diesen QR-Code erreicht werden kann� 7.2 Reinigung Das Gerät auf keinen Fall abdampfen.
  • Seite 24: 7�5 Ersatzteile

    Daher ist es wichtig, die Düse bis zum Anschlag einzuschrauben. So werden mechanische Probleme vermieden, die Dichtigkeit gewährleistet, eine optimale Wärme- übertragung sichergestellt und die mechanische Stabilität der Düse erreicht. Nach einem Düsenwechsel und wenn die vorhandene Düse aus- und wieder eingebaut wurde, muss die Differenz zwischen Schaltpunkt des Druckbett-Sensors und Düsenspitze neu ermittelt werden. Dazu muss der Z-Offset durchgeführt werden. Siehe Kap. „6.5.3 Z-Offset“. Ersatzteile Verschleiß- bzw. Ersatzteile finden Sie in der Ersatzteilliste im Internet, siehe Kap. „1 Online-Hilfe und Informationen“� Aus der Garantieleistung ausgeschlossene Teile (Verschleißteile, Verbrauchsteile) sind in der Ersatzteilli- ste gekennzeichnet� Seriennummer, Herstelldatum und Geräte-Version befinden sich auf dem Geräte-Typenschild. Technische Daten Artikelnummer: 1734 0000 Nennspannung / V: zulässige Netzspannung / V: 100 - 240 Netzfrequenz / Hz: 50/60 Leistungsaufnahme / W * ), maximal: Netzeingangssicherung:...
  • Seite 25: Garantie

    Garantie Bei sachgemäßer Anwendung gewährt Renfert Ihnen auf alle Teile des Gerätes eine Garantie von 3 Jah- ren� Voraussetzung für die Inanspruchnahme der Garantie ist das Vorhandensein der Original-Verkaufsrech- nung des Fachhandels� Ausgeschlossen aus der Garantieleistung sind Teile, die einer natürlichen Abnutzung ausgesetzt sind (Verschleißteile) sowie Verbrauchsteile�...
  • Seite 26 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
