SIMPLEX 3D-Filament-Drucker
Inbetriebnahme -Erste Schritte
Made in Germany

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Renfert SIMPLEX

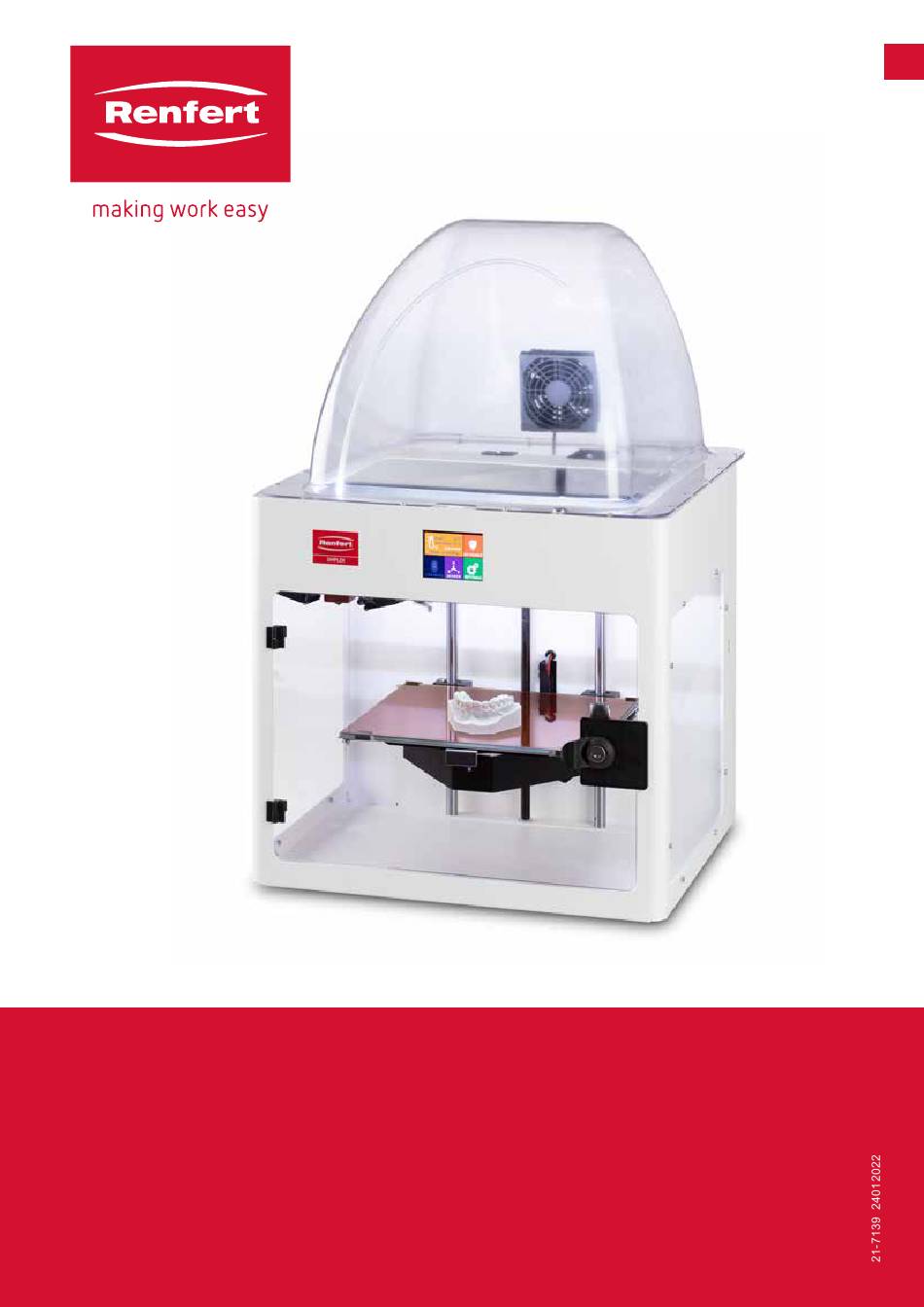

  • Seite 1 SIMPLEX 3D-Filament-Drucker Inbetriebnahme -Erste Schritte Made in Germany...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Einleitung ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 1�1 Allgemeine Beschreibung ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 1�2 Verwendete Symbole �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� Sicherheit ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�1 Bestimmungsgemäße Verwendung ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�2 Bestimmungswidrige Verwendung ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�3 Umgebungsbedingungen für den sicheren Betrieb ���������������������������������������������������������������������������������������������������������������������������������������������� 2�4 Umgebungsbedingungen für Lagerung und Transport ������������������������������������������������������������������������������������������������������������������������������������� 2�5 Gefahren- und Warnhinweise ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�5�1 Allgemeine Hinweise �����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������...
  • Seite 3: Einleitung

    Filamenten zu vereinfachen und zu perfektionieren� Es bietet ein hervorragendes Herstellungser- lebnis ohne vorherige Programmier- oder 3D-Druckerfahrung� Zum Drucken eines 3D-Objektes benötigen Sie den SIMPLEX 3D-Filament-Drucker, die SIMPLEX sliceware und ein SIMPLEX Filament Ihrer Wahl� „App Store“, „Apple“, „Google“, „Play Store“, „Android“ sind eingetragene Warenzeichen der Firmen Apple oder Google�...
  • Seite 4: Sicherheit

    Der SIMPLEX 3D-Filament-Drucker stellt dreidimensionale Objekte aus geschmolzenem Filament in nur einem Druckschritt her� Zuerst müssen Sie die Objekte mit Hilfe eines CAD-Programms erstellen und als *�stl, *�obj oder *�3mf abspeichern� Anschließend müssen Sie die SIMPLEX sliceware anwenden, um Ihre 3D-CAD-Dateien in Druckobjekte für den SIMPLEX 3D-Filament-Drucker umzuwandeln� Übertragen Sie Ihre Dateien über einen USB-Stick oder WLAN auf Ihren SIMPLEX 3D-Filament-Drucker�...
  • Seite 5: Spezifische Hinweise

    ► Es liegt in der Verantwortung des Betreibers, dass nationale Vorschriften bei Betrieb und be- züglich einer wiederholten Sicherheitsprüfung von elektrischen Geräten eingehalten werden. In Deutschland sind dies die DGUV Vorschrift 3, in Zusammenhang mit VDE 0701-0702. ► Anschlussleitungen (wie z.B. Netzkabel), Schläuche und Gehäuse (wie z.B. Bedienfolie) regelmä- ßig auf Beschädigungen (z.B. Knicke, Risse, Porosität) oder Alterung überprüfen. Geräte mit schadhaften Anschlussleitungen, Schläuchen oder Gehäuseteilen oder anderen De- fekten dürfen nicht mehr betrieben werden! ► Beschädigte Geräte unverzüglich außer Betrieb nehmen. Netzstecker ziehen und gegen wieder Einschalten sichern. Gerät zur Reparatur einschicken! ► Gerät nur unter Aufsicht betreiben. ► Beachten Sie die nationalen Unfallverhütungsvorschriften! ► Informationen zu REACH und SVHC finden Sie auf unserer Internetseite unter www.renfert.com im Support Bereich. 2.5.2 Spezifische Hinweise ► Haube und Tür haben eine Sicherheitsfunktion. Der Betrieb ohne Haube und/oder ohne Tür ist untersagt. ► Halten Sie das Netzkabel von heißen Oberflächen fern. ► Berühren Sie keine beweglichen Teile oder erhitzte Elemente, dies kann zu Verletzungen führen. ► Greifen Sie während des Druckvorgangs niemals in das eingeschaltete Gerät. Verschiedene Teile der Maschine (hauptsächlich der Extruder und das beheizte Druckbett) arbeiten bei sehr hohen Temperaturen und können schwere Verbrennungen verursachen. ► Stellen Sie vor Wartungsarbeiten sicher, dass das Gerät ausgeschaltet und das Netzkabel vom Netz getrennt ist. Warten Sie nach dem Herausziehen des Netzsteckers mindestens 5 Minuten, bis das Gerät abgekühlt ist, bevor Sie zur Wartung in den Drucker greifen. ► Schalten Sie den Drucker immer aus und trennen Sie ihn vom Computer, wenn Sie ihn nicht ver- wenden.
  • Seite 6: Produktbeschreibung

    Produktbeschreibung Baugruppen und Funktionselemente 12 USB B-Buchse für Anschluss an PC Touchscreen-LCD-Display / Hauptmenü 13 EIN/AUS Schalter / Netzanschluss Filamentführungsrohr 14 Anschluss Filamentsensor Düse 15 Anschluss Haubenlüfter Abnehmbare Glasplatte 16 Distanzkarte Nivellierungsknöpfe 17 Menü - TEMPERATUR 6 Z-Achsenstange 18 Menü - EXTRUDER 7 Filamentspulenhalter 19 Menü...
  • Seite 7: 3�2 Lieferumfang

    ⇒ Entnehmen Sie vorsichtig die mitgelieferte Zubehörbox, diese schützt den Extruder während des Trans- portes� Die mitgelieferte Box enthält das Zubehör für den SIMPLEX 3D-Filament-Drucker� ⇒ Heben Sie den SIMPLEX 3D-Filament-Drucker aus dem Versandkarton, indem Sie seitlich in den Rah- men greifen�...
  • Seite 8: 4�2 Zusammenbau Des Druckers

    Achtung: Kapton-Folie nicht beschädigen! ⇒ Öffnen Sie den Karton mit der Haube vorsichtig, um den Inhalt nicht zu beschädigen. ⇒ Entnehmen Sie die Haube und legen Sie sie für den späteren Zusammenbau sicher ab� Zusammenbau des Druckers 4.2.1 Installieren des Filamentspulenhalters ⇒ Entfernen Sie die Schraube (31) an der Oberseite hinten mit Hilfe des mitgelieferten Inbusschlüssels� ⇒ Befestigen Sie den Filamentspulenhalter (7) mit der Schraube an dieser Position�...
  • Seite 9: 4�2�4 Montage Der Haube

    Geräts mit Hilfe des mitgelieferten Inbusschlüssels� ⇒ Setzen Sie die Haube auf� ⇒ Schließen Sie den Lüfter an der Buchse (15) auf der Geräte- rückseite an� Achten Sie auch später darauf, dass der SIMPLEX ausge- schaltet ist, wenn Sie den Lüfter anschließen, da es sonst zu einem Kurzschluss kommen kann. Die Haube muss nicht zwingend mit den Schrauben wieder Fig. 6 befestigt werden.
  • Seite 10: Erste Schritte

    Seite zurück zu gehen, eine Einstellung zu be- enden, einen Vorgang abzubrechen oder um das Hauptmenü wieder zu erreichen. Einstellen der Sprache Zu diesem Thema finden Sie ein Video über den folgenden Link www.renfert.com/simplex-2-de sowie über den abgebildeten QR-Code. ⇒ Wählen Sie das Menü EINSTEL� �...
  • Seite 11: 5�2 Einstellen Der Temperatureinheit

    ⇒ Geben Sie das Passwort des gewählten WLAN-Netzwerks ein� ⇒ Bestätigen Sie das Passwort mit dem Häkchen � Eine Verbindung mit dem ausgewählten WLAN-Netzwerk konnte hergestellt werden: ♦ Der Name des verbunden WLAN-Netzwerks wird angezeigt ♦ Die für den SIMPLEX 3D-Filament-Drucker vergebene IP-Adresse (LAN IP) wird angezeigt� Abb. 15 Es konnte keine Verbindung mit dem ausgewählten WLAN-Netzwerk herge- stellt werden: ♦ Eine Fehlermeldung wird angezeigt: „Keine Verbindung zum Host <Name des WLAN-Netzwerks>“...
  • Seite 12: 5�4 Nivellierung Des Druckbetts

    über den abgebildeten QR-Code. Der SIMPLEX verfügt über ein Nivellierungsverfahren welches sicherstellt, dass der Extruder und das beheizte Druckbett einen optimalen Abstand (0,3 mm) aufweisen und gleichmäßig nivelliert sind� Ein kleinerer Spalt oder eine ungleichmäßige Nivellierung kann zu einer Beschädigung der Kapton-Folie (orange-farbene Folie auf dem Druckbett), des Druckbetts, des Extruders oder zu Druckproblemen füh-...
  • Seite 13: 5�5 Druckkopf Manuell Verfahren

    , bis Sie das Hauptmenü wieder er- reicht haben� Druckkopf manuell verfahren Zu diesem Thema finden Sie ein Video über den folgenden Link www.renfert.com/simplex-5-de sowie über den abgebildeten QR-Code. Für die folgenden Arbeitsschritte sollte der Druckkopf in eine günstige Position bewegt werden�...
  • Seite 14: 5�5�1 Montage Der Filamentspule

    über den abgebildeten QR-Code. 5.6.1 Filament auswählen / Heizvorgang starten Zum Laden muss der Extruder auf Betriebstemperatur (= Drucktemperatur) vorgeheizt werden. Im SIMPLEX 3D-Filament-Drucker sind die Temperaturwerte für den Extruder (= Druck-Temp:) und das Druckbett (= Bett-Temp:) von vier unterschiedlichen Filamenten gespeichert. • TEMP1: SIMPLEX study model / working model / multi-use • TEMP2: SIMPLEX aligner model • USER1: freie Eingabe • USER2: freie Eingabe Wie Sie für die Filamente USER1 und USER2 eigene Temperaturwerte hinterlegen können, erfah- ren Sie in Kap.
  • Seite 15 ⇒ Entfernen Sie das Filamentführungsrohr (2) aus der Öffnung oben am Extruder (10)� ⇒ Führen Sie das Ende des Filaments von unten durch den FMS in das Filamentführungsrohr ein, bis es auf der anderen Seite austritt� Achten Sie darauf, dass das Filament nicht von der Rolle springt oder sich verknotet. Das Filament muss sauber auf der Rolle aufgewickelt sein. Unsauber aufgewickelte oder verknotete Filamente können zu unsauberen Drucken oder sogar zu Fehldrucken führen.
  • Seite 16: 5�7 Fms-System

    Druckvorgangs nicht richtig überwacht werden. Das FMS-System wird negativ beeinflusst und die Drucküberwachung ist fehlerhaft. 5.7.1 E-Mail Adresse für FMS E-Mail einrichten Zu diesem Thema finden Sie ein Video über den folgenden Link www.renfert.com/simplex-9-de sowie über den abgebildeten QR-Code. ⇒ Wählen Sie das Menü EINSTEL� �...
  • Seite 17: 5�8 Objekt Drucken

    G-Code SIMPLEX aligner model ==> Filament TEMP2 5.8.1 Objekt von USB Stick laden ⇒ Schalten Sie den SIMPLEX aus (13)� ⇒ Stecken Sie den USB-Stick in den USB-Anschluss (11) am SIMPLEX ein� ⇒ Schalten Sie den SIMPLEX ein (13)� Abb. 36 - 17 -...
  • Seite 18 ⇒ Wählen Sie das Menü USB � ⇒ Wählen Sie mit den Pfeilen den Dateinamen des Objekts aus� Mit dem Rechtspfeil und dem Symbol „Verzeichnis zurück“ können Sie durch die Verzeichnisstruktur des USB Sticks navigieren. ⇒ Drücken Sie auf das Druckersymbol , um den Druckvorgang zu starten�...
  • Seite 19 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
