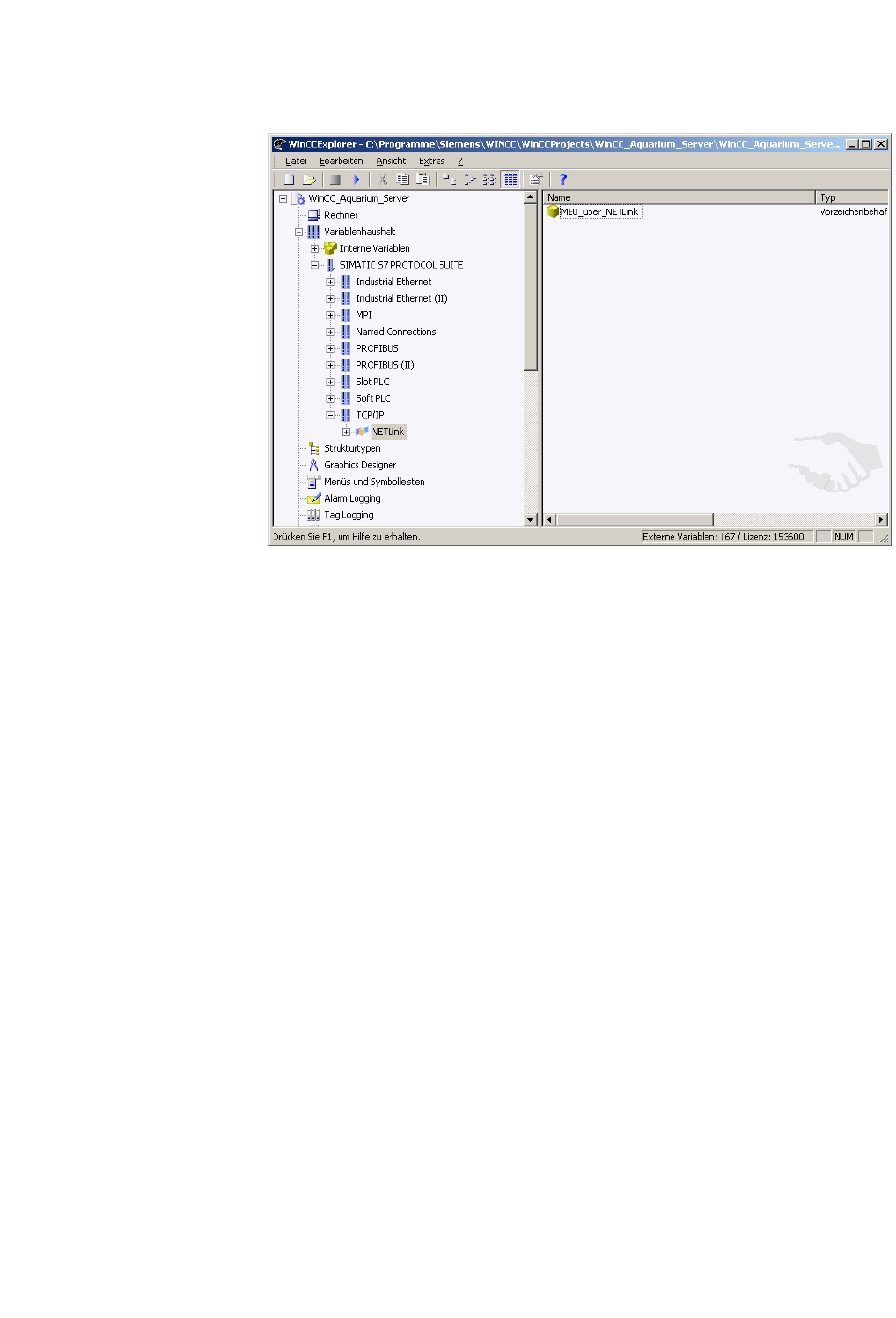

Im folgenden Screenshot ist erkennbar, dass unter der Verbin-
dung ‚NETLink' nun eine Variable mit dem Namen
‚MB0_over_NETLink' besteht.
Wird diese Variable nun beispielsweise im Startbild des WinCC-
Projekts eingepflegt, wird über den NETLink® PRO Compact eine
Verbindung zur CPU mit der Adresse 49 hergestellt, um aus dieser
das Merkerbyte 0 zu lesen oder zu beschreiben.
Nach gleichem Muster können natürlich weitere Variablen unter-
schiedlichen Typs angelegt und genutzt werden.
Es ist auch möglich zusätzliche TCP/IP-Verbindungen anzulegen,
um so neben der CPU mit der Busadresse 49 auch noch mit weite-
ren CPUs zu kommunizieren.
9.3.2
Nutzung des Rack/Slot Mode
®
Die NETLink
PRO Compact-seitigen Grundlagen zum Rack/Slot
Mode können dem Kapitel 9.2.2 entnommen werden.
Um in WinCC eine RFC1006-Verbindung zu parametrieren, muss
zunächst in der ‚SIMATIC S7 PROTOCOL SUITE' eine neue TCP/IP-
Verbindung angelegt werden.
®
NETLink
PRO Compact
51
