28
5.4
Diagnose
Zur rudimentären Diagnose des angeschlossenen Busses stehen
zwei Teilbereiche zur Verfügung:
• Busteilnehmer anzeigen
• Busparameter anzeigen
Vor der Nutzung der Diagnosefunktonalität muss eine gültige Sta-
tion angelegt und eine plausible Buskonfiguration eingestellt
werden.

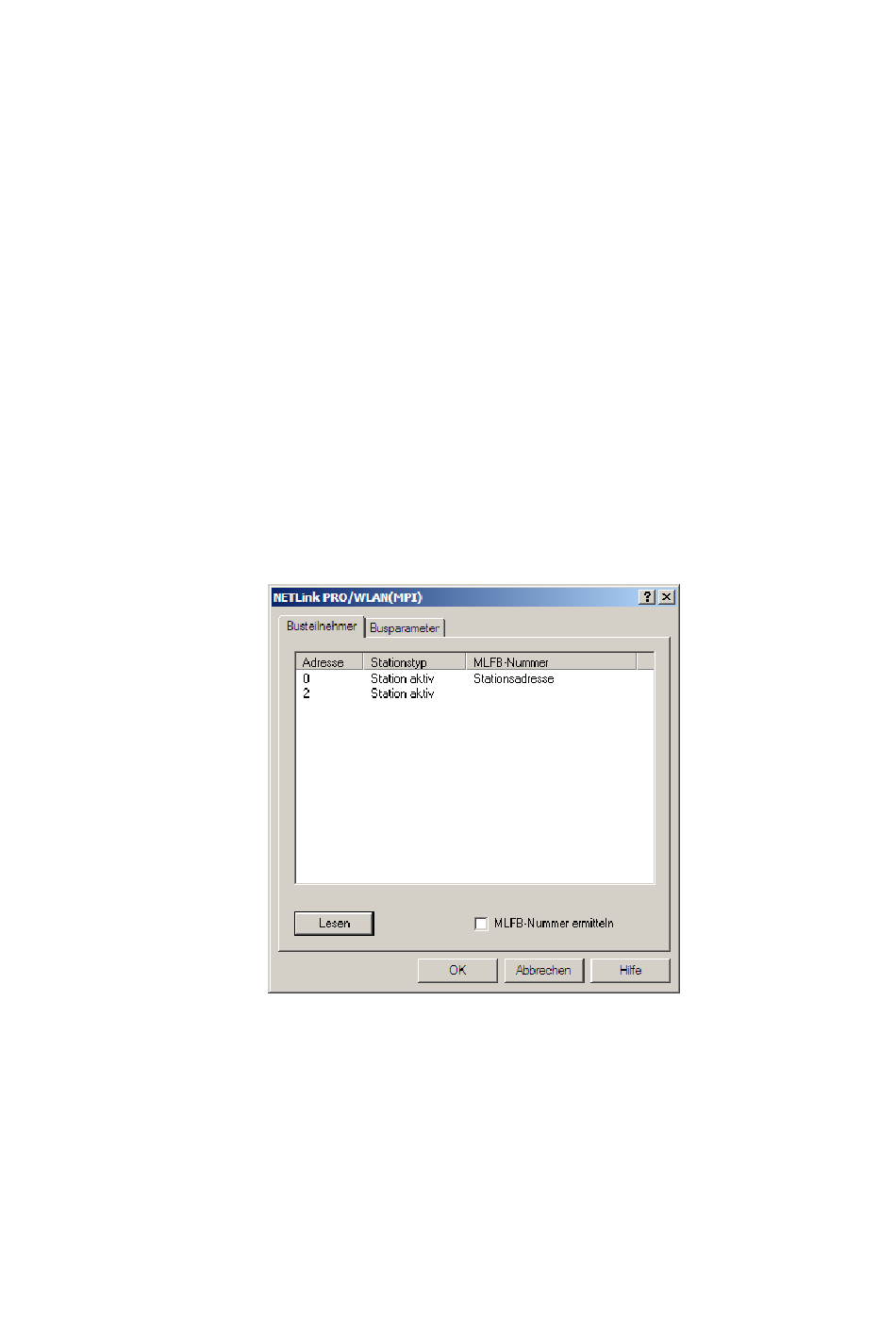

5.4.1
Busteilnehmer
Durch Bestätigen des Buttons ‚Lesen' werden alle Busteilnehmer
ermittelt die am aktuellen Bus angeschlossen sind.
Durch Aktivieren des Kontrollkästchens ‚MLFB-Nummer ermitteln'
werden zusätzlich die Bestellnummern der angeschlossenen Ge-
räte ermittelt, wenn diese Funktionalität von den angeschlosse-
nen Geräten unterstützt wird.
Ob ein Ermitteln der Busteilnehmer möglich ist, hängt unter an-
derem von den Einstellungen in der PG/PC-Schnittstelle ab. Es
wird empfohlen bei MPI und PROFIBUS die Autobaud-Detektion
einzuschalten.
5.4.2
Busparameter
Durch Bestätigen des Buttons ‚Lesen' werden die Busparameter des
aktuell angeschlossenen Busses ermittelt, sofern dies möglich ist.
Ob ein Ermitteln der Busparameter möglich ist hängt unter ande-
rem von den Einstellungen in der PG/PC-Schnittstelle ab.
®
NETLink
PRO Compact
