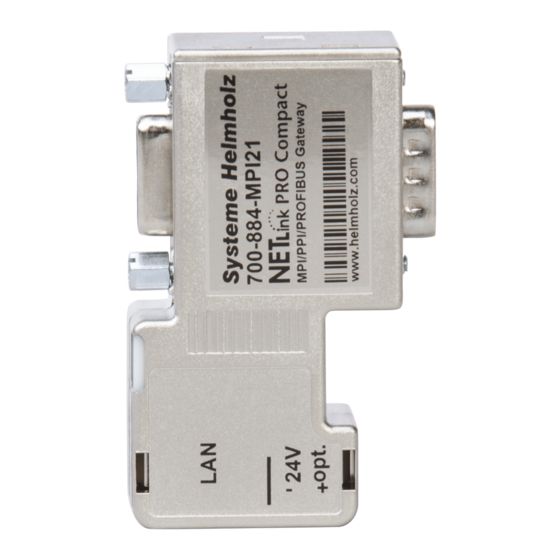

helmholz NETLink PRO Compact Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Ethernet Gateway für MPI/PPI/PROFIBUS
700-884-MPI21
Benutzerhandbuch
Ausgabe 2 / 16.03.2011
HW 4-1 und ab FW 2.35
Handbuch Bestellnummer: 900-884-MPI21/de
Systeme Helmholz GmbH
Hannberger Weg 2
91091 Großenseebach
Fon: +49 9135 7380-0
Fax: +49 9135 7380-110
E-Mail: info@helmholz.de
Internet: www.helmholz.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für helmholz NETLink PRO Compact

Inhaltszusammenfassung für helmholz NETLink PRO Compact

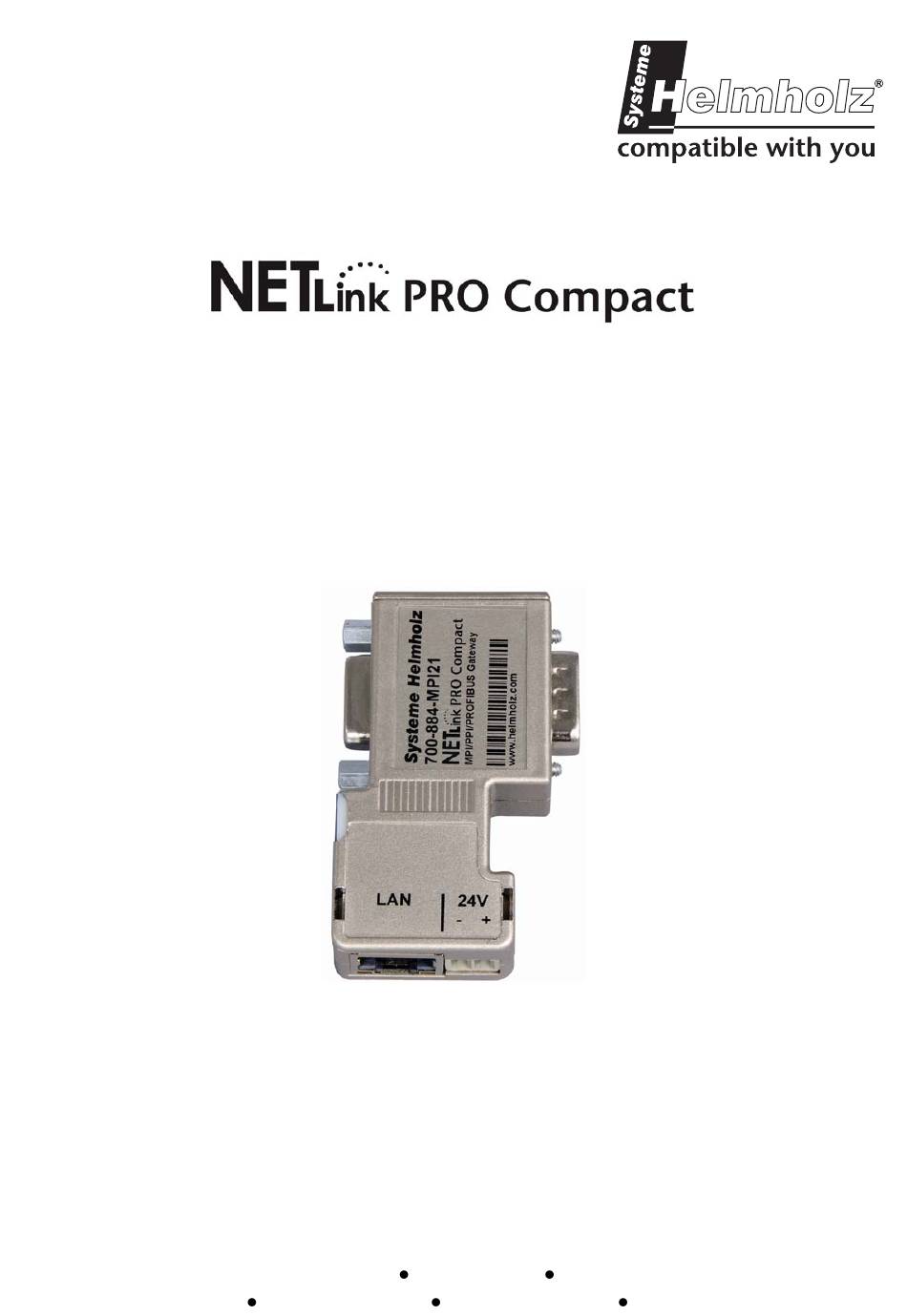

  • Seite 1 Ethernet Gateway für MPI/PPI/PROFIBUS 700-884-MPI21 Benutzerhandbuch Ausgabe 2 / 16.03.2011 HW 4-1 und ab FW 2.35 Handbuch Bestellnummer: 900-884-MPI21/de Systeme Helmholz GmbH Hannberger Weg 2 91091 Großenseebach Fon: +49 9135 7380-0 Fax: +49 9135 7380-110 E-Mail: info@helmholz.de Internet: www.helmholz.de...
  • Seite 3 Vervielfältigung dieses Handbuches, oder Teilen daraus, vorbehalten. Kein Teil des Handbuches darf ohne schriftliche Genehmigung der Systeme Helmholz GmbH in irgendeiner Form (Fotokopie, Mikrofilm oder ein anderes Verfahren), auch nicht für Zwecke der Unterrichts- gestaltung, oder unter Verwendung elektronischer Systeme reprodu- ziert, verarbeitet, vervielfältigt oder verbreitet werden.
  • Seite 4 Änderungen in diesem Dokument: Stand Datum Änderung 09.03.2010 Erstausgabe Lieferumfang ohne Handbuch, Auto - (MDI)X ist aktiv, Schreibfehler 16.03.2011 in Adress-Umrechnungstabelle...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise Allgemein Zugangsbeschränkung Benutzerhinweise Bestimmungsgemäßer Gebrauch Bestimmungswidrigen Gebrauch vermeiden! Systemübersicht Anwendung und Funktionsbeschreibung Installation und Montage Anschlüsse LED-Anzeigen Lieferumfang Zubehör 3.4.1 Handbücher 3.4.2 Software 3.4.3 Sonstiges Zubehör Installation der Treibersoftware Einführung Systemvoraussetzungen Ausführen des Installationssetup 4.3.1 Hinzufügen der Schnittstelle zur PG/PC-Schnittstelle 4.3.2 Auswahl der gewünschten Schnittstellenparametrierung15 Konfiguration über den NETLink-S7-NET Treiber...
  • Seite 6 Optionen des Treibers 5.3.1 Sprachumstellung der Anzeigeelemente 5.3.2 Versionsinformationen Diagnose 5.4.1 Busteilnehmer 5.4.2 Busparameter Fernwartung Das Hilfstool: ‚NETLink PRO Family Konfiguration’ Möglichkeiten des Web-Interfaces Startseite Statusseite Konfigurationsseite Security-Seite Variablen beobachten RFC1006-Funktion (S7-TCP/IP) Busparameter im Single Master Betrieb Speichern vorgegebener Busparameter Adressierungsweise (Rack/Slot mode ON/OFF) 9.2.1 Addressed-Mode...

  • Seite 7: Sicherheitshinweise

    Sicherheitshinweise Zur eigenen Sicherheit und zur Sicherheit Anderer sind die aufge- führten Sicherheitshinweise zu beachten. Die Sicherheitshinweise zeigen mögliche Gefahren auf und geben Hinweise, wie Gefahren- situationen vermieden werden können. Im vorliegenden Handbuch werden folgende Piktogramme ver- wendet: Achtung, macht auf Gefahren und Fehlerquellen aufmerksam gibt einen Hinweis Gefahr allgemein oder spezifisch Gefahr eines Stromschlages...

  • Seite 8: Zugangsbeschränkung

    Zugangsbeschränkung Die Baugruppen sind offene Betriebsmittel und dürfen nur in elektrischen Betriebsräumen, Schränken oder Gehäusen installiert Zutritt zu den Baugrup- werden. Der Zugang zu den elektrischen Betriebsräumen, Schrän- pen nur für berechtigte ken oder Gehäusen darf nur über Werkzeug oder Schlüssel mög- Personen! lich sein und nur unterwiesenem oder zugelassenem Personal ges- tattet werden.

  • Seite 9: Systemübersicht

    Systemübersicht Anwendung und Funktionsbeschreibung ® Der NETLink PRO Compact ist ein Gateway zwischen einem TCP- auf der einen und einem MPI-, PPI- oder PROFIBUS Netz auf der anderen Seite. Zum Nutzdatenaustausch mit dem Automatisierungssystem ste- hen TCP-seitig zwei Protokolle zur Verfügung (Multiprotokollbe- trieb): •...

  • Seite 10: Installation Und Montage

    Installation und Montage Die Installation muss nach VDE 0100 IEC 364 erfolgen. Der NET- ® Link PRO Compact hat den Schutzgrad IP20. Bitte beachten Sie die maximale Umgebungstemperatur von 60 ºC für einen sicheren Betrieb. Bevor Installations- arbeiten durchgeführt ® Der NETLink PRO Compact wird anstelle eines Standard PROFI- werden, müssen alle...

  • Seite 11: Lieferumfang

    Diese befinden sich auf der Gehäuse - Vorderseite hinter einem weißen Sichtfenster. LED-Status zu Betriebs- Power LED Bus LED Active LED Bus LED status (blau) (orange) (grün) (rot) Betriebsbereit Versuch Einloggen am BLINK MPI/PPI/PROFIBUS Aktiv am MPI/PPI/PROFIBUS ein- geloggt Datenaustausch mit ei- nem Automatisierungs- BLINK system...

  • Seite 12: Installation Der Treibersoftware

    Micro/Win ab Version 4.0, welches dafür sorgt, dass die PG/PC- Schnittstelle auf dem Rechner installiert ist. Die Installation unter Windows 98/ME/NT ist möglich, wird aber vom technischen Support der Systeme Helmholz GmbH nicht un- terstützt. Zu beachten sind hierzu auch die Anforderungen des verwendeten Simatic-Paketes.

  • Seite 13: Hinzufügen Der Schnittstelle Zur Pg/Pc-Schnittstelle

    Bei Bedarf kann der jeweils aktuellste NETLink-S7-NET Treiber kostenfrei von der Homepage (http://www.helmholz.de) herun- tergeladen werden. Es ist zu beachten, dass für eine Installation unter den 32-Bit Windows Betriebssystemen eine Anmeldung als Administrator Zur Installation sind nötig ist, da vom Setupprogramm Einträge in die Windows Regist- Administrationsrechte rierungsdatenbank vorgenommen werden müssen.
  • Seite 14 Damit erscheint das Dialogfeld ‚Schnittstelle installie- ren/deinstallieren’. Nach Anwahl des Eintrags ‚NETLink-S7-NET PRO’ in der linken Liste wird die Schaltfläche ‚Installieren-->’ betätigt. Der ‚NETLink-S7-NET PRO family’ ist nun in die Auswahlliste auf- genommen worden, um ihn dann später auswählen zu können. Um in dem Dialog ‚PG/PC-Schnittstelle einstellen’...

  • Seite 15: Auswahl Der Gewünschten Schnittstellenparametrierung15

    4.3.2 Auswahl der gewünschten Schnittstellenparametrierung In der Auswahlliste der Schnittstellenparametrierungen sind jetzt ® drei zusätzliche Einträge für die NETLink PRO Family vorhanden. Alle relevanten Einstellungen des NETLink-S7-NET Treibers sind über das Zugangsfeld ‚Eigenschaften...’ vorzunehmen. Über den Button ‚Diagnose...’ können Busteilnehmer und Buseigenschaften angezeigt werden.

  • Seite 16: Konfiguration Über Den Netlink-S7-Net Treiber

    Konfiguration über den NETLink-S7-NET Treiber ® Wenn im Fenster ‚PG/PC-Schnittstelle einstellen’ ein NETLink PRO Family ausgewählt wurde, kann über die Schaltfläche ‚Eigenschaf- ten...’ dieser Zugriffsweg genauer spezifiziert werden. Über die Schaltfläche ‚Diagnose...’, die sichtbar wird wenn ein ® NETLink PRO Family ausgewählt ist, können die angeschlosse- nen Teilnehmer, sowie die aktuelle Buskonfiguration ermittelt werden.

  • Seite 17: Mpi

    ® Es besteht die Möglichkeit den NETLink PRO Compact ohne An- gabe von busbezogenen Informationen zu nutzen. Dabei ermittelt ® der NETLink PRO Compact selbständig die Baudrate und die Busparameter und kann so ohne Umstellung des NETLink-S7-NET Treibers an verschiedenen Automatisierungssystemen mit ggf. verschiedenen Übertragungsgeschwindigkeiten betrieben werden.

  • Seite 18: Profibus-Konfiguration

    Es gibt Siemens CPUs älterer Bauart, die die Autobaud-Funktion auf MPI nicht unterstützen. Auch PPI-Systeme bieten dafür in der Regel keine Unterstützung. In diesen Fällen sollten die netzbezo- genen Parameter manuell angepasst werden. Die Übertragungsgeschwindigkeit, sowie die HSA des anzuspre- chenden Automatisierungssystems müssen Ihnen dann bekannt, und identisch mit allen angeschlossenen Busteilnehmern sein.
  • Seite 19 Hier sollte dann der Timeout-Wert entsprechend erhöht werden. Profil: • Unter PROFIBUS gibt es im Allgemeinen die Profile DP, Stan- dard und Benutzerdefiniert. • Es muss das Profil gewählt werden, welches bereits im Automa- tisierungssystem genutzt wird. Busparameter: • Im Gegensatz zum Busprofil MPI sind die Busparameter unter PROFIBUS nicht konstant und verändern sich mit Art und An- zahl der verwendeten PROFIBUS-Teilnehmer.
  • Seite 20 Dabei werden dann die Busparameter automatisch ermittelt. Unter PROFIBUS ist zu beachten, dass die Autobaud-Funktion am besten funktioniert, wenn im verwendeten Automatisierungssys- tem die Funktion ‚Zyklisches Verteilen der Busparameter’ aktiviert ist. Im vorherigen Screenshot der Hardwarekonfiguration einer belie- bigen PROFIBUS-CPU ist aufgezeigt, wo sich der Schalter für die zyklische Verteilung der Busparameter verbirgt.

  • Seite 21: Ppi-Konfiguration

    5.1.3 PPI-Konfiguration Prinzipiell gilt unter PPI das Gleiche wie bei der MPI-Konfigura- tion. Es ist jedoch zu beachten, dass die Defaultparameter eines PPI-Busses kein automatisches Ermitteln der Busparameter zulas- sen. In der Regel kann die Baudrate an PPI-Bussen nicht automatisch ermit- telt werden.

  • Seite 22: Station Anlegen

    ® Durch den folgenden Reset des NETLink PRO Compact würde die Verbindung unterbrochen. Die Passwortabfrage muss ordnungsgemäß beant- wortet und mit OK bestä- tigt werden. • Der NETLink ® PRO Compact ist über ein Passwort gegen unbe- fugtes Umparametrieren geschützt (Defaultpasswort: „admin“). Wird versucht eine Parametrierung mit falschem Passwort zu speichern kommt es zu folgender Meldung: •...
  • Seite 23 ® scheidbarkeit, falls mehrere NETLink PRO Compact und/oder an- ® dere Geräte der NETLink Familie im Einsatz sind. ® Ist der gewünschte NETLink PRO Compact hinter einem Router (z.B. Internet Fernwartung), so kann der Router vom Administra- Wenn NAT/PAT zur An- tor so konfiguriert werden, dass alle TCP/IP-Pakete, die über einen wendung kommen soll, vordefinierten Port an den Router gerichtet sind von diesem an...

  • Seite 24: Tcp-Parameter Setzen

    ® Wenn der Name, der im NETLink PRO Compact hinterlegt ist nicht gleich dem Stationsnamen sein soll, kann der Stationsname bedenkenlos überschrieben werden (Statt dem hier hinterlegten Namen ‚Helmholz_test’ kann die Station auch ‚Werkstatt’ genannt werden). Somit ist die Treiber-seitige Einstellung abgeschlossen. ®...

  • Seite 25: Betrieb Ohne Dhcp

    Über die Schaltfläche ‚NETLink parametrieren…’ gelangt man zu einer Eingabemaske, die mit den aktuell ausgelesenen Parametern ® des NETLink PRO Compact gefüllt ist: ® Ist über die angegebene IP-Adresse der Station kein NETLink Compact erreichbar, erscheint folgende Meldung: Diese Meldung kann zwei Ursachen haben: •...

  • Seite 26: Dhcp

    ® Durch Betätigen der Schaltfläche ‚Im NETLink PRO Family spei- ® chern’ werden die Parameter im NETLink PRO Compact gespei- chert. 5.2.4 DHCP ® Soll der NETLink PRO Compact nun über DHCP automatisch die IP-Parameter beziehen, muss ein Haken an das Feld ‚IP-Adresse au- tomatisch beziehen (DHCP)’...

  • Seite 27: Optionen Des Treibers

    ® NETLink PRO Compact geändert werden. Dies gilt für die Pa- rametrierung durch den Treiber genauso, wie für die Paramet- rierung über das Web-Interface. ® Durch Betätigen der Schaltfläche ‚Im NETLink speichern’ werden ® auch hier die Parameter im NETLink PRO Compact gespeichert.

  • Seite 28: Diagnose

    Diagnose Zur rudimentären Diagnose des angeschlossenen Busses stehen zwei Teilbereiche zur Verfügung: • Busteilnehmer anzeigen • Busparameter anzeigen Vor der Nutzung der Diagnosefunktonalität muss eine gültige Sta- tion angelegt und eine plausible Buskonfiguration eingestellt werden. 5.4.1 Busteilnehmer Durch Bestätigen des Buttons ‚Lesen’ werden alle Busteilnehmer ermittelt die am aktuellen Bus angeschlossen sind.

  • Seite 29: Fernwartung

    Es wird empfohlen bei MPI und PROFIBUS die Autobaud-Detek- tion einzuschalten. Fernwartung ® Soll der NETLink PRO Compact zur Fernwartung eingesetzt wer- den, sollten unbedingt die beteiligten Netzwerkadministratoren der beiden Standorte zu Rate gezogen werden. Es gibt prinzipiell verschiedene Möglichkeiten eine Fernwartung über ein WAN zu realisieren.

  • Seite 30: Das Hilfstool: 'Netlink Pro Family Konfiguration

    über das integrierte Web-Interface (siehe Kapitel 7.3) oder über das separate Konfigurationstool zu parametrieren. Das Tool ist nach der Installation des NETLink-S7-NET Treibers unter ‚Start/Programme/Systeme Helmholz/NETLink-S7-NET/NETLink PRO Family Konfiguration’ erreichbar. Nach dem Aufruf des Programms wird das Netz nach vorhande- ®...

  • Seite 31: Möglichkeiten Des Web-Interfaces

    Securityseite , zur Variablen-Beobachten Seite und, sofern der Rechner über eine Internetverbindung verfügt, auf die Homepage der Systeme Helmholz GmbH. Ferner sind die Kontaktdaten wie Postanschrift, Telefon- und Fax- nummer, sowie Email und Webadresse auf der Seite ersichtlich.

  • Seite 32: Statusseite

    Statusseite Die Statusseite, erreichbar über einen Link auf der Startseite, dient dem Anwender als Informationspool, jedoch ohne die Möglich- ® keit den NETLink PRO Compact unautorisiert umzukonfigurie- ren. Die Seite stellt Informationen allgemeiner Art (z.B. Firmware-Ver- sion, Anzahl der möglichen Verbindungen, etc.), sowie spezieller Art (Baudrate, Aktive Teilnehmer, DHCP-Status, etc.) zur Verfü- ®...
  • Seite 33 gung. Außerdem ist eine Diagnose Seite implementiert, die z.B. der einfachen Fehlersuche dienlich sein kann. Hierfür ist es vorab ® erforderlich, dass der NETLink PRO Compact am Bussystem „on- line gegangen“ ist. Dies kann z.B. über ein Engineering Tool wie STEP7, oder mit Hilfe des „Go Online“...
  • Seite 34 Das Ergebnis wird in der Zeile: List of passive stations eingetragen. ® NETLink PRO Compact...
  • Seite 35 In der gezeigten Konfiguration werden alle relevanten Inhalte an- ® gezeigt. D.h. der NETLink PRO Compact hat sich am Bussystem angemeldet (ist online). Gerätespezifische Parameter: Produkt Name NETLink PRO Compact Produkt Bestellnummer 700-884-MPI21 Firmware Version z.B. V2.30 BIOS Version z.B. V2.240 Serien Nummer z.B.

  • Seite 36: Konfigurationsseite

    Anwender als Konfigurations-Interface. Der Defaulbenutzername Bevor diese Seite geöffnet wird ist die Eingabe des Benutzerna- lautet mens (default: NETLink PRO Compact, falls kein benutzerdefinier- „NETLink PRO Compact“ ter Benutzernamen eingetragen ist) und des Kennworts (admin, Das Defaultkennwort lautet falls kein benutzerdefiniertes Kennwort hinterlegt ist) erforder- „admin“...
  • Seite 37 Nach erfolgreicher Sicherheitsabfrage kann auf alle Parameter schreibend zugegriffen werden. ® NETLink PRO Compact...
  • Seite 38 Zusätzlich können für die Single Master-Funktionalitäten die ent- sprechenden Busparameter angepasst werden. Weitere Details zur RFC1006-Funktion siehe Kapitel 8. Gerätespezifische Parameter: Frei editierbarer Name mit einer maximalen Länge Device name von 20 alphanumerischen Zeichen. TCP Parameter: IP-Adresse, die greift, wenn DHCP ausgeschaltet Static IP adress ist oder das DHCP-Timeout abläuft.

  • Seite 39: Security-Seite

    Durch Betätigen der Schaltfläche ‚Submit’ werden die Eingaben auf Plausibilität geprüft. Ggf. wird aufzeigt wo eine Fehleingabe vorliegt und wie eine richtige Eingabe an dieser Stelle aussehen könnte. Sind alle Eingaben konsistent, werden die Änderungen nochmals so angezeigt, wie sie dann bei Bestätigung mittels des ‚Store’-But- ®...
  • Seite 40 Über den Button ‚Factory defaults’ ist es möglich den Auslieferzu- ® stand des NETLink PRO Compact wieder herzustellen. Dabei wer- den alle benutzerdefinierten Einstellungen gelöscht. Durch Betätigen der Schaltfläche ‚Submit’ werden die Eingaben auf Plausibilität geprüft. Ggf. wird aufgezeigt wo eine Fehleingabe vorliegt und wie eine richtige Eingabe an dieser Stelle aussehen könnte.

  • Seite 41: Variablen Beobachten

    Nach der Speicherung der neuen Parametrierdaten wird der NET- Der Wiederanlauf kann ® Link PRO Compact neu gestartet, um die neue Konfiguration bis zu 15 Sekunden dau- wirksam werden zu lassen. ern. Parameter der TCP/IP-Accessliste: TCP access list Funktionalität der TCP-Access-Liste ein- oder aus- ON/OFF schalten.
  • Seite 42 Das Bedienmenü ist über den ‚Observe Variables’ Link erreichbar. Für diese Funktionen wird ein RFC 1006 Kommunikationskanal belegt. Für die Anzeige der gewünschten Werte stehen die Buttons ‚1x fetch’ für die einmalige Werteaktualisierung, oder ‚cyclic fetch’ für eine permanente online Abfrage zur Verfügung. Mit ‚Save Configuration’...
  • Seite 43 Beispiel zur Anzeige von verschiedenen Variablen: Die Werteaktualisierung ist momentan auf 0,5 Sekunden fest ein- gestellt. Wenn TCP/IP-seitig von mehreren Stationen auf diese Funktion zugegriffen wird, ist immer nur eine Verbindungsre- ® source im NETLink PRO Compact belegt. Beim zusätzlichen Da- tenaustausch über MPI/PB und/oder RFC 1006 hat die ‚Observe Variables’...

  • Seite 44: Rfc1006-Funktion (S7-Tcp/Ip)

    • INAT-OPC-Server (INAT GmbH) • WinCE 5.0 Terminal TP21AS (Sütron Electronic GmbH) • KEPserverEx V4.0 (KEPware Inc.) • InTouch V9.5 (Wonderware GmbH) Die Systeme Helmholz GmbH stellt zum Thema SCADA, HMI und OPC weitere Dokumente (Beispielanwendungen) zur Verfügung (Hinweise siehe 11.3). ®...

  • Seite 45: Busparameter Im Single Master Betrieb

    Busparameter im Single Master Betrieb ® Wird der NETLink PRO Compact an einem Bussystem ange- schlossen an dem kein weiterer Master aktiv ist, so generiert der ® NETLink selber den Token. Damit einhergehend müssen in den meisten Fällen auch die entsprechenden Busparameter angepasst werden.

  • Seite 46: Adressierungsweise (Rack/Slot Mode On/Off)

    sollte der entsprechende Wert aus dem PROFIBUS-Projekt abgelesen werden. • Min. Tsdr Dieser Wert ist bei MPI immer ‚20’ – unabhängig von der Baudrate. Bei PROFIBUS sollte der entsprechende Wert aus dem PROFIBUS-Projekt abgelesen werden. • Tset Dieser Wert ist bei MPI immer ‚12’ – unabhängig von der Baudrate.

  • Seite 47: Addressed-Mode

    9.2.1 Addressed-Mode Ist es gewünscht über RFC1006 auf verschiedenen CPUs am sel- ben MPI-/PROFIBUS zuzugreifen, bietet sich der Addressed Mode Wird dieser Modus verwendet, so ist auf der Konfigurationsseite des Web-Interface folgende Einstellung zu parametrieren: • ‚Rack/Slot mode’ muss ausgeschaltet werden (OFF) Addressed Mode ist aktiv Im RFC1006-Treiber der Windows-Applikation (z.B.

  • Seite 48: Rack/Slot-Mode

    9.2.2 Rack/Slot-Mode Über den Rack/Slot-Mode ist es möglich baugruppengenau auf das Automatisierungssystem zuzugreifen. Dies wird erreicht indem nur mit einem, dem vorparametrierten Teilnehmer, direkt kommuniziert werden kann. Dieser Teilneh- mer leitet die Datenpakete die nicht für ihn bestimmt sind an den gewünschten Rack/Slot weiter, und routet umgekehrt die Antwort ®...
  • Seite 49 Hier wird diese Verbindung ‚NETLink’ genannt. Über einen Klick auf ‚Eigenschaften’ gelangt man zu einer Ein- ® stellmaske, in der die IP-Adresse des NETLink PRO Compact, so- wie die Rack/Slot-Kombination des Ziels angegeben werden muss. Im Auslieferzustand hat der ® ®...
  • Seite 50 Dazu wird mit einem rechten Mausklick das Kontextmenü der neuen Verbindung geöffnet und ‚neue Variable…’ ausgewählt. Im Eigenschaftenfenster der Variablen, die hier ‚MB0_over_NETLink’ genannt wurde, kann nun die Variablen art durch das Betätigen der Schaltfläche ‚Wählen’ ausgewählt werden. Hier wird das Merkerbyte 0 projektiert. ®...

  • Seite 51: Nutzung Des Rack/Slot Mode

    Im folgenden Screenshot ist erkennbar, dass unter der Verbin- dung ‚NETLink’ nun eine Variable mit dem Namen ‚MB0_over_NETLink’ besteht. Wird diese Variable nun beispielsweise im Startbild des WinCC- Projekts eingepflegt, wird über den NETLink® PRO Compact eine Verbindung zur CPU mit der Adresse 49 hergestellt, um aus dieser das Merkerbyte 0 zu lesen oder zu beschreiben.
  • Seite 52 Hier wird diese Verbindung ‚NETLink’ genannt. Über einen Klick auf ‚Eigenschaften’ gelangt man zu einer Ein- ® stellmaske, in der die IP-Adresse des NETLink PRO Compact, so- wie die Rack/Slot-Kombination des Ziels angegeben werden muss. Im Auslieferzustand hat der ® Im vorliegenden Fall hat der NETLink PRO Compact die IP-Ad- ®...
  • Seite 53 klick das Kontextmenü der neuen Verbindung geöffnet und ‚neue Variable…’ ausgewählt. Im Eigenschaftenfenster der Variablen, die hier ‚MB0_over_NETLink’ genannt wurde kann nun die Variablenart durch das Betätigen der Schaltfläche ‚Wählen’ ausgewählt werden. Hier wird das Merkerbyte 0 projektiert. ® NETLink PRO Compact...
  • Seite 54 Im folgenden Screenshot ist erkennbar, dass unter der Verbin- dung ‚NETLink’ nun eine Variable mit dem Namen ‚MB0_over_NETLink’ besteht. Wird diese Variable nun beispielsweise im Startbild des WinCC- ® Projekts eingepflegt, wird über den NETLink PRO Compact eine Verbindung zur CPU mit der Adresse 49 hergestellt, um aus dieser vom Rack 0 Slot 2 das Merkerbyte 0 zu lesen oder zu beschreiben.

  • Seite 55: Troubleshooting

    „NETLink PRO Compact“ A: Wird/wurde kein Benutzername und/oder ein Kennwort verge- Das Defaultkennwort ben, so kommt der Defaultbenutzername ‚NETLink PRO Compact’ lautet „admin“ und das Defaultkennwort ‚admin’ zur Anwendung. F: Sobald an meiner CPU die projektierten PROFIBUS-Slaves hin- ®...
  • Seite 56 Stellen Sie sicher, dass Sie in der Konfiguration des Treibers die IP- Adresse richtig angegeben haben. Prüfen Sie bitte auch über den Im Auslieferzustand hat der ® Befehl ping <IP-Adresse> in der Eingabeaufforderung, ob der NET- NETLink die IP-Adresse ® 192.168.4.49.
  • Seite 57 F: Ich nutze den Rack/Slot-Mode des RFC1006-Interface (Rack/Slot mode = ON) und habe im Web-Interface bei ‚Fix destination address for R/S mode’ die Adresse 2 für meine vorhandene CPU angegeben. ® Obwohl der NETLink PRO Compact online ist (Active LED leuch- tet) sagt mein Visualisierungssystem, dass keine Verbindung auf- gebaut werden kann? A: Vergewissern Sie sich, dass Sie Rack und Slot in der Parametrie-...
  • Seite 58 Busparametereinstellungen ein. Sollte dann immer noch kein Onlinezugriff möglich sein, so erhöhen Sie den Parameter ‚Ttr’ sowohl im NETLink PRO Compact, als auch auf der CPU um einen größeren Betrag. F: Was muss ich beachten, um eine Internetfernwartung über Router zu realisieren? ®...
  • Seite 59 F: Was muss ich beachten, wenn ich Ihren technischen Support anrufen möchte? A: Halten Sie bitte alle relevanten Daten ihrer Anlagenkonstella- tion mit den angeschlossenen Teilnehmern und Programmmo- dulen bereit, wenn Sie sich mit dem technischen Support der Sys- teme Helmholz GmbH in Verbindung setzen. ® NETLink PRO Compact...

  • Seite 60: Anhang

    Anhang 11.1 Technische Daten Abmessungen in mm (LxBxH) 64 x40 x 17 Gewicht ca. 110 g Betriebsspannung DC 24 V ± 25 % Stromaufnahme 200 mA Ethernet Schnittstelle 10 Base-T / 100 Base-TX, Auto - (MDI)X Ethernet Anschluss RJ45 Buchse Ethernet Übertragungsrate 10 MBit/s und 100 MBit/s MPI/PROFIBUS Schnittstelle...

  • Seite 61: Belegung Der Ethernet Schnittstelle (Host-Interface)

    Ergänzend zum Handbuch stehen Ihnen auf der beiliegenden Pro- dukt CD weitere Dokumente und Beispielprojekte zur freien Ver- fügung. Noch mehr Informationen oder neue und überarbeitete Versionen finden Sie immer aktuell auf: www.helmholz.de. Auswahl Stand 03/2010: • Erweiterte NETLinkfunktionen - Projektspezifische Schnittstelle •...

  • Seite 62: 11.3.2 Adress-Umrechnungstabelle

    11.3.2 Adress-Umrechnungstabelle Die folgende Tabelle dient als Parametrierhilfe um im Addressed Mode die richtige Einstellung für Rack/Slot bzw. für Remote TSAP zu finden. 0200 0220 0240 0260 0201 0221 0241 0261 0202 0222 0242 0262 0203 0223 0243 0263 0204 0224 0244 0264...

  • Seite 63: Glossar

    Glossar Hier werden die wichtigsten technische Begriffe und Abkürzungen aus dem Handbuch kurz beschrieben: Advanced Die Erweiterung des PPI Protokolls der S7-200 Baureihen in der Regel nur kompatibel mit CPU's ab der Baureihe S7-22x Siehe Auto negotiation ASCII American Standard Code for Information Interchange beschreibt eine Zei- chentabelle, welche das lateinische Alphabet in Groß- und Kleinschrei- bung, die zehn arabischen Ziffern sowie einige Satz- und Steuerzeichen enthält...
  • Seite 64 Domain Die Domain ist der Name einer Internetseite. Sie besteht aus dem Namen name und einer Erweiterung. Die Domäne der Systeme Helmholz ist: www.helmholz.de Firewall Ein Service der auf einem Server läuft und bestimmte Dienste/Port’s sperrt, um einen unbefugten Zugriff zu verhindern Gap Update Faktor, gibt an, nach wie vielen Token-Umläufen der Master...
  • Seite 65 über eine öffentliche Leitung Netzmaske Siehe Subnetzmaske Netzwerk Netzwerkregeln entscheiden, wie die unterschiedlichen Datenpakete in regeln einem Netzwerkgerät gehandhabt werden. So können z.B. Datenpakete an oder von bestimmten Netzwerkteilnehmern gesperrt oder umgeleitet wer- Objekt Linking and Embedding for Process Control ermöglichen den Da- tenaustausch zwischen Anwendungen verschiedener Hersteller z.B.
  • Seite 66 RJ45 Buchse Eine Netzwerkbuchse nach dem RJ Stecksystem mit 8 Drähten Router Dies ist eine Maschine, die in einem Netzwerk dafür sorgt, dass die bei ihm eintreffenden Daten eines Protokolls zum vorgesehenen Zielnetz bzw. Subnetz weitergeleitet werden Routing Unter Routing versteht man eine festgelegte Funktion zur Vermittlung von Nachrichten bzw.
  • Seite 67 welche für eine Station und Ihrem zu erreichenden Partner gekreuzt über- einstimmen muss. Die Remote TSAP von Station1 entspricht der lokalen TSAP von Station 2. Die Eingabe beliebiger Zeichen wie z.B. Zahlen ist möglich Tsdr Protokoll-Bearbeitungszeit des antwortenden Teilnehmers (Station Delay Responder) Tset Setup time (Bit) ist die Zeit die zwischen dem Senden und dem Empfangen...
