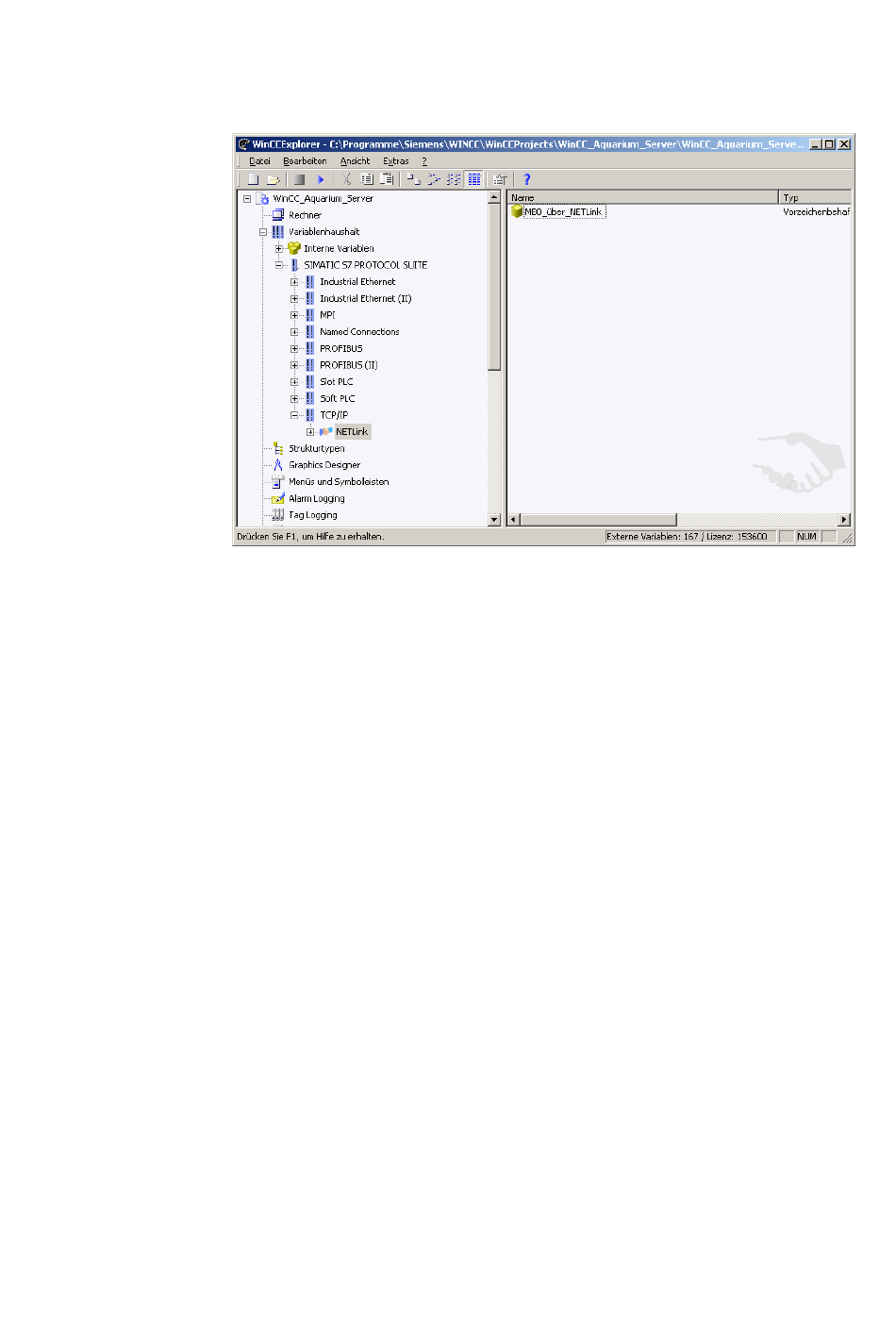

Im folgenden Screenshot ist erkennbar, dass unter der Verbin-
dung ‚NETLink' nun eine Variable mit dem Namen
‚MB0_over_NETLink' besteht.
Wird diese Variable nun beispielsweise im Startbild des WinCC-
®
Projekts eingepflegt, wird über den NETLink
PRO Compact eine
Verbindung zur CPU mit der Adresse 49 hergestellt, um aus dieser
vom Rack 0 Slot 2 das Merkerbyte 0 zu lesen oder zu beschreiben.
Nach gleichem Muster können natürlich weitere Variablen unter-
schiedlichen Typs angelegt und genutzt werden.
Es ist auch möglich zusätzliche TCP/IP-Verbindungen anzulegen
um so neben dem Rack 0 / Slot 2 z.B. auch noch mit dem Rack 0 /
Slot 3 zu kommunizieren. Es kann jedoch nur über die Busadresse
49 kommuniziert werden.
®
