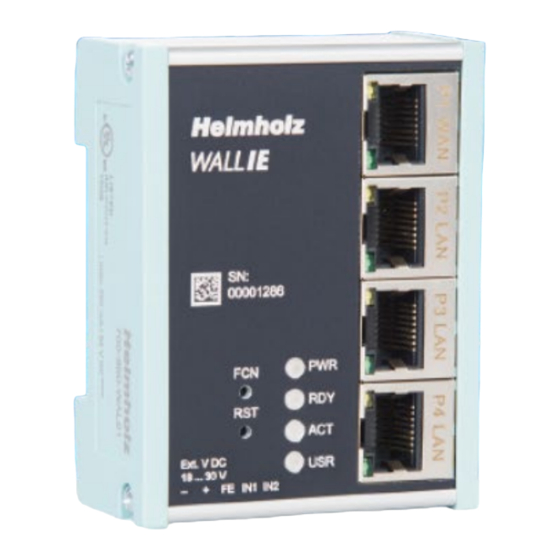

- Seite 1 Quick Start Guide Version WALL IE, Industrial NAT Gateway/Firewall Bestellnummer: 700-860-WAL01 Ab Firmware 1.10 Helmholz GmbH & Co. KG | Hannberger Weg 2 | 91091 Großenseebach | Germany 18.07.2022 Phone +49 9135 7380-0 | Fax +49 9135 7380-110 | info@helmholz.de | www.helmholz.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ....................3 Einleitung ......................4 Anschließen des WALL IE ..................4 Erster Zugriff auf das Webinterface ..............5 Hauptansicht ......................6 Wahl der Betriebsart ..................... 6 Der NAT Betriebsmodus ........................ 6 Der Bridge-Betriebsmodus ......................7 Anwendungsfall „NAT“ ..................8 Anpassen der IP-Adressen im NAT-Betriebsmodus ................ -
Seite 3: Sicherheitshinweise
1 Sicherheitshinweise Zielgruppe Diese Beschreibung wendet sich ausschließlich an ausgebildetes, qualifiziertes Fachpersonal der Steuerungs- und Automatisierungstechnik, das mit den geltenden nationalen Normen vertraut ist. Zur Installation, Inbetriebnahme und zum Betrieb der Komponenten ist die Beachtung der Hinweise und Erklärungen dieser Betriebsanleitung unbedingt notwendig. Das Fachpersonal hat sicherzustellen, dass die Anwendung bzw. -
Seite 4: Einleitung
„Bridge“. Es werden nur die wichtigsten Einstellungen erläutert. Eine detaillierte Beschreibung aller Funktionen sowie wichtige Sicherheitshinweise entnehmen Sie bitte dem Handbuch des WALL IE. Dieses finden Sie unter www.helmholz.de oder scannen Sie direkt den QR-Code. 3 Anschließen des WALL IE Der WALL IE muss, am Weitbereichseingang 18—30 V DC über den mitgelieferten Anschlussstecker, mit... -
Seite 5: Erster Zugriff Auf Das Webinterface
4 Erster Zugriff auf das Webinterface Der WALL IE wird ab Werk LAN-seitig mit der IP-Adresse 192.168.0.100 und der Subnetzmaske 255.255.255.0 ausgeliefert. Der Zugriff auf das Webinterface ist nur über die LAN-Anschlüsse P2—P4 möglich. Zuerst muss die IP-Adresse ihrer Netzwerkkarte entsprechend dem IP-Subnetz des WALL IE eingestellt werden: Start ... -
Seite 6: Hauptansicht
Bitte prüfen Sie auf der Webseite des WALL IE, ob es eine neuere Firmwareversion gibt. Das Firmwareupdate ist auf Seite 18 beschrieben. Link zur Firmware: http://www.helmholz.de/goto/700-860-WAL01#tab-software 6 Wahl der Betriebsart Abhängig vom Anwendungsfall für den WALL IE muss zu Beginn die Betriebsart festgelegt werden. -
Seite 7: Der Bridge-Betriebsmodus
Basic NAT, auch “1:1 NAT” oder “Static NAT” genannt, ist die Übersetzung von einzelnen IP-Adressen oder von ganzen IP-Adressbereichen. Mithilfe von Portweiterleitungen („Portforwarding“) kann alternativ konfiguriert werden, dass Pakete an einen bestimmten TCP/UDP-Port des WALL IE zu einem bestimmten Teilnehmer im Maschinennetzwerk (LAN) weitergeleitet werden. -
Seite 8: Anwendungsfall „Nat
7 Anwendungsfall „NAT“ Zur Aktivierung des NAT Betriebsmodus wählen Sie im Menü „Device“ den Menüpunkt „Operating Mode“ und stellen diesen auf „NAT“. 7.1 Anpassen der IP-Adressen im NAT-Betriebsmodus Klicken Sie auf das Menü „Network“ und wählen das Untermenü „Interface“ aus. Hier können die IP-Adressen des WALL IE im WAN und im LAN („WAN IP“/“LAN IP“) sowie die zugehörigen Sub- netzmasken („WAN netmask“/LAN netmask“) -
Seite 9: Einrichtung Von „Basic Nat" Regeln
7.2 Einrichtung von „Basic NAT“ Regeln Um Basic-NAT-Funktionalitäten nutzen zu können, muss die Betriebsart des WALL IE auf "NAT" eingestellt sein. Wählen Sie dann das Menü „NAT“ und das Untermenü „Basic NAT“ aus. Tragen Sie die erste Regel ein und speichern Sie diese mit dem Button. -
Seite 10: Paketfilter „Wan To Lan
7.3 Paketfilter „WAN to LAN“ Mit den Paketfiltern lässt sich der Zugriff zwischen dem Firmennetzwerk (WAN) und dem Maschinen- netzwerk (LAN) einschränken. Es kann beispielsweise konfiguriert werden, dass nur bestimmte Teilnehmer aus dem Firmennetzwerk mit definierten Teilnehmern aus der Automatisierungszelle Daten austauschen dürfen. -
Seite 11: Paketfilter "Lan To Wan
Soll sich eine Filterregel auf mehrere oder gar alle Ports beziehen, so kann dies im Feld „Destination Ports“ einfach festgelegt werden. Eine Liste von Ports wird durch Kommata getrennt angegeben: „80,443,1194“. Ein Portbereich kann mit einem Doppelpunkt angegeben werden: „4000:5000“ oder für alle Ports „1:65535“. -
Seite 12: Snat
7.5 SNAT Mit der Funktion „SNAT (Source NAT)“ wird der eingehende Datenverkehr von der WAN Seite transparent an das LAN-Netzwerk weitergegeben. Bei allen Paketen, die auf LAN-Seite von WALL IE weitergeleitet werden, wird die Quell-IP-Adresse durch die LAN-IP-Adresse von WALL IE ersetzt. Somit benötigt keiner der LAN-Teil- nehmer als „Gateway“... -
Seite 13: Napt
7.6 NAPT „NAPT for LAN to WAN traffic“ ersetzt die Absender-Adressen von Anfragen aus dem LAN durch die WALL IE WAN IP-Adresse. Source IP 10.10.1.1:xxx Source 192.168.10.1:80 Die Option „NAPT: Active“ ermöglicht somit eine Kommunikation von Geräten aus dem LAN mit Geräten im WAN. -
Seite 14: Portforwarding
7.7 Portforwarding Mithilfe von Portweiterleitungen („Portforwarding for WAN to LAN traffic“) kann konfiguriert werden, dass Pakete an einen bestimmten TCP/UDP-Port des WALL IE (WAN) an einen Teilnehmer im LAN weitergeleitet werden (z.B. 10.10.1.1:81 zu 192.168.10.5:80). Im folgenden Beispiel kann die Webseite (Port 80) der CPU mit der IP 192.168.10.5 über WAN durch den Zugriff auf die WALL IE eigene IP-Adresse 10.10.1.1 mit Port 81... -
Seite 15: Anwendungsfall „Bridge
8 Anwendungsfall „Bridge“ Zur Aktivierung des Bridge-Betriebsmodus wählen Sie im Menü „Device“ den Menüpunkt „Operating Mode“ und stellen diesen auf „Bridge“. 8.1 Anpassen der IP-Adressen im Bridge Betriebsmodus Klicken Sie auf das Menü „Network“ und wählen das Untermenü „Interface“ aus. Hier können die IP- Adressen des WALL IE („LAN IP“) sowie die zugehörige Subnetzmaske („LAN netmask“) festgelegt werden. -
Seite 16: Paketfilter „Wan To Lan
8.2 Paketfilter „WAN to LAN“ Mit den Paketfiltern lässt sich der Zugriff zwischen dem Firmennetzwerk (WAN) und dem Maschinen- netzwerk (LAN) einschränken. Es kann beispielsweise konfiguriert werden, dass nur bestimmte Teilnehmer aus dem Firmennetzwerk mit definierten Teilnehmern aus der Automatisierungszelle Daten austauschen dürfen. -
Seite 17: Paketfilter „Lan To Wan
Soll sich eine Filterregel auf mehrere oder gar alle Ports beziehen so kann dies im Feld „Destination Ports“ einfach festgelegt werden. Eine Liste von Ports wird durch Kommata getrennt angegeben: „80,443,1194“. Ein Portbereich kann mit einem Doppelpunkt angegeben werden: „4000:5000“ oder für alle Ports „1:65535“. -
Seite 18: Firmwareupdate
Sie den QR-Code. Die Firmwaredatei hat die Dateiendung „HUF“ (Helmholz Update File) und ist verschlüsselt, um diese vor Manipulationen zu schützen. Legen Sie die Firmwaredatei auf Ihren PC ab und wählen im Menü „Device“ unter „Firmware Upgrade“... -
Seite 19: Led-Status Informationen
10 LED-Status Informationen Keine Spannungsversorgung oder Gerät defekt Gerät ist korrekt mit Spannung versorgt Gerät ist betriebsbereit Blinkt oder An Erlaubter Datenverkehr zwischen WAN und LAN Blinkt Rücksetzen auf Werkseinstellung aktiviert Grün (Link) Verbunden RJ45 LEDs Orange (Act) Datenübertragung am Port 11 Funktion der Taster Mit dem „FCN“-Taster kann der WALL IE auf Werksein- stellungen zurückgesetzt werden. -
Seite 20: Technische Daten
12 Technische Daten Artikelnummer 700-860-WAL01 Name WALL IE, Industrial NAT Gateway/Firewall Abmessungen (T x B x H) 32,5 x 58,5 x 76,5 mm Gewicht ca. 130 g WAN-Schnittstelle Anzahl 10Base-T/100Base-T Anschluss RJ45 Buchse Übertragungsrate 10/100 Mbit/s LAN-Schnittstelle Anzahl 3, geswitcht... - Seite 21 Zeitraum von drei Jahren, gerechnet ab der Lieferung des Produktes. Unsere Kunden sind uns wichtig, wir freuen uns über Verbesserungsvorschläge und Anregungen. Sollten Sie Fragen zur Verwendung des Produktes haben, wenden Sie sich bitte telefonisch an den Helmholz Support oder schreiben Sie eine E-Mail an support@helmholz.de.
