LXNAV V7 Version 3.01

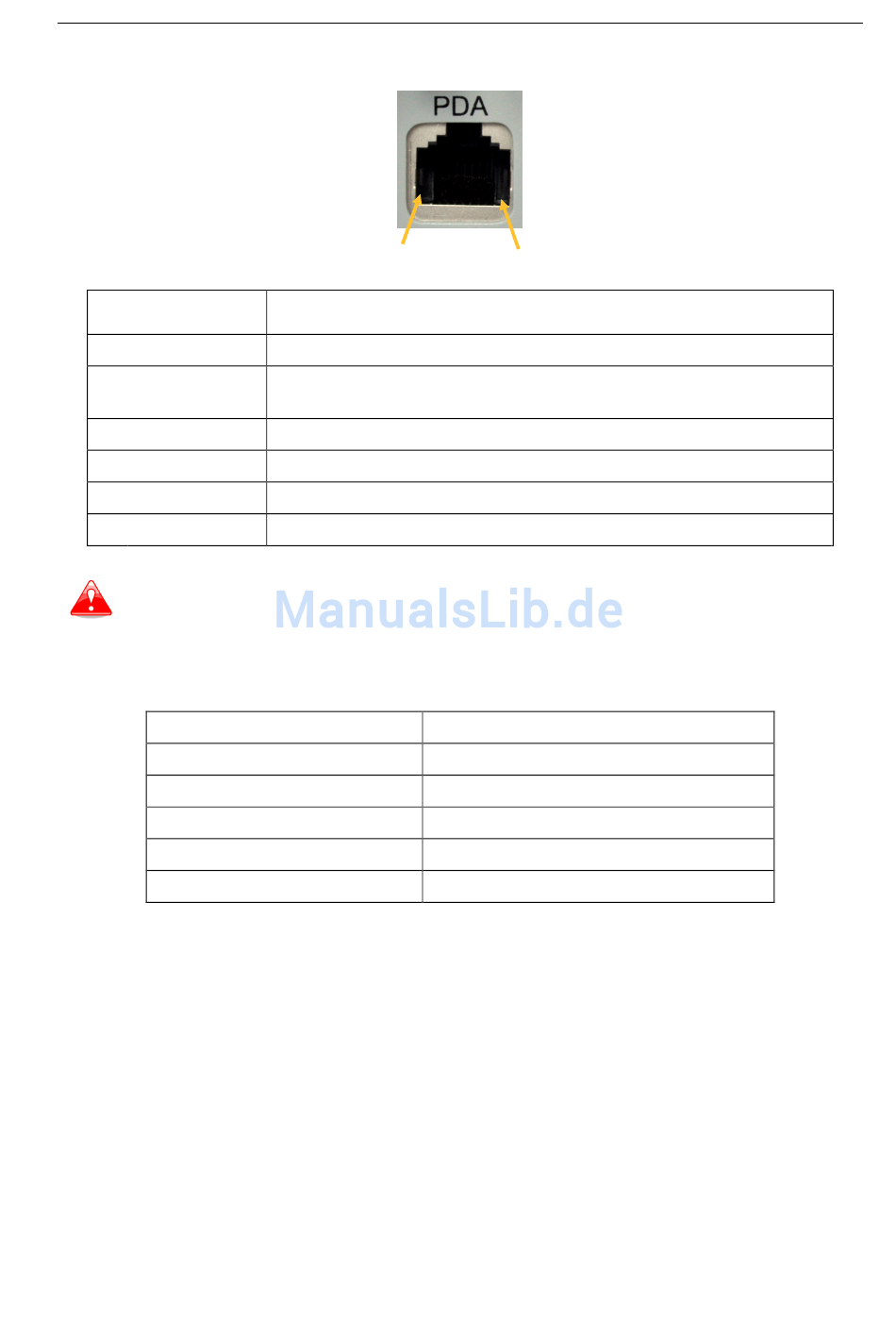

8.4.3 PDA Port (RJ45)
Pin Nummer
1,2
3
4
5
6
7,8
Die RJ45 PDA-Buchse ist nicht konform zum IGC-Standard. Sie kann daher nur mit speziell
dafür vorgesehenen Kabeln verwendet werden. Schließen Sie keine unbekannten
Kabel an, das V7 könnte beschädigt werden!!
Verfügbare Kabel für den PDA-Port
Gerät
OUDIE
Allg. RS232
IPAQ 310/314
IPAQ 38/39xx und kompatible
MiniMap
1 2 3 4 5 6 7 8
Pin Nummer
Beschreibung
Masse
(Ausgang) RS232 Senden (Transmit) vom LXNAV V7 an Computer,
PDA,...
(Eingang) RS232 Empfangen an LXNAV V7 vom Computer, PDA,
(Ausgang) TTL Senden (Transmit) vom LXNAV V7 an Oudie, HP3xx,...
(Eingang) TTL Empfangen an LXNAV V7 vom Oudie, HP3xx,...
5V Ausgabe (Maximum 1A)
Bestellnr.
CC-NP-OUDIE
CC-NP-232
CC-NP-IPAQ310
CC-NP-38
CC-NP-LX
Seite 41
November 2013
