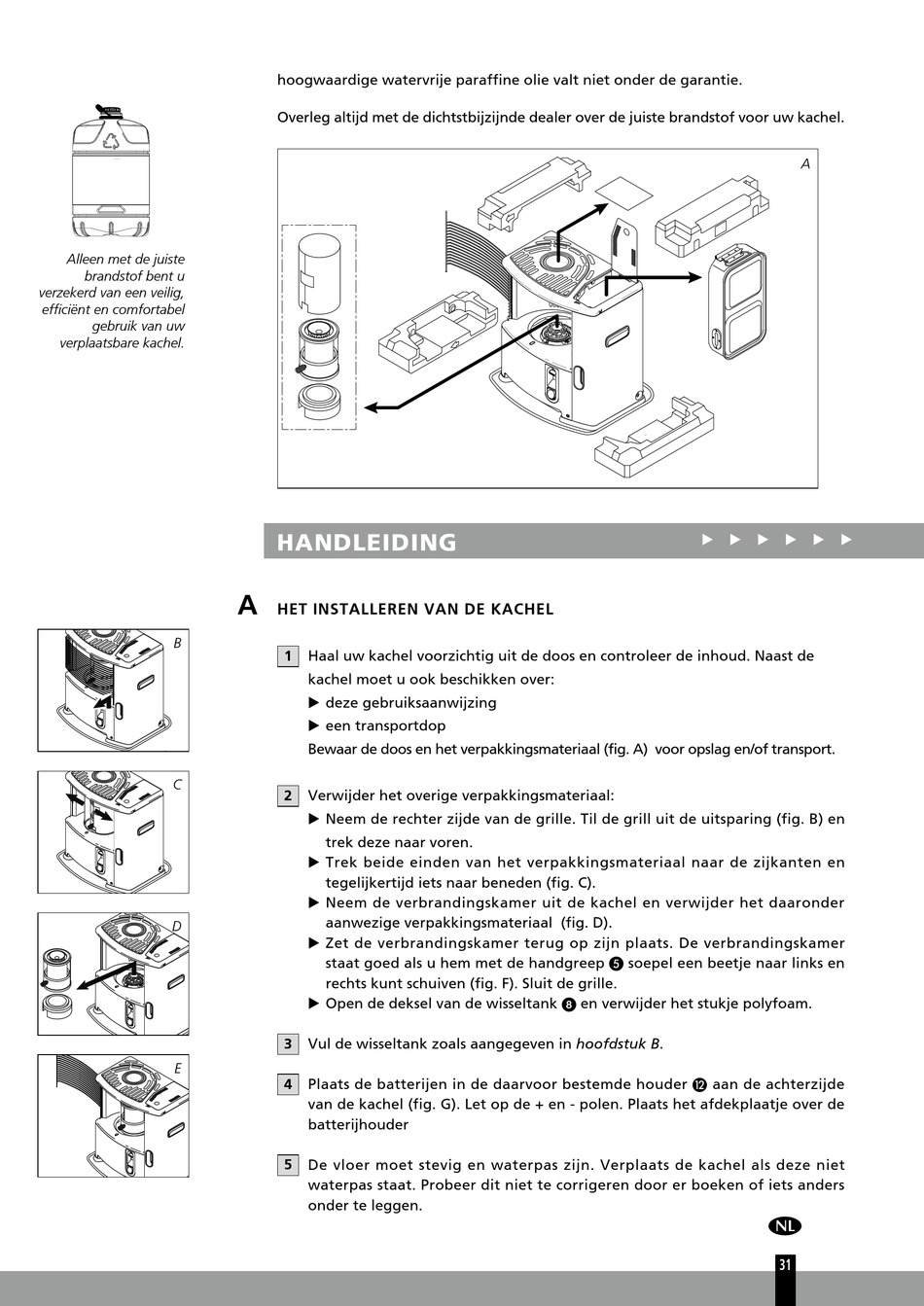

Tectro R232TC Gebrauchsanweisung Seite 31

Alleen met de juiste
brandstof bent u
verzekerd van een veilig,
efficiënt en comfortabel
gebruik van uw
verplaatsbare kachel.
B
C
D
E
hoogwaardige watervrije paraffine olie valt niet onder de garantie.
Overleg altijd met de dichtstbijzijnde dealer over de juiste brandstof voor uw kachel.
HANDLEIDING
A
HET INSTALLEREN VAN DE KACHEL
1 Haal uw kachel voorzichtig uit de doos en controleer de inhoud. Naast de
kachel moet u ook beschikken over:
E deze gebruiksaanwijzing
E een transportdop
Bewaar de doos en het verpakkingsmateriaal (fig. A) voor opslag en/of transport.
2 Verwijder het overige verpakkingsmateriaal:
E Neem de rechter zijde van de grille. Til de grill uit de uitsparing (fig. B) en
trek deze naar voren.
E Trek beide einden van het verpakkingsmateriaal naar de zijkanten en
tegelijkertijd iets naar beneden (fig. C).
E Neem de verbrandingskamer uit de kachel en verwijder het daaronder
aanwezige verpakkingsmateriaal (fig. D).
E Zet de verbrandingskamer terug op zijn plaats. De verbrandingskamer
staat goed als u hem met de handgreep E soepel een beetje naar links en
rechts kunt schuiven (fig. F). Sluit de grille.
E Open de deksel van de wisseltank 8 en verwijder het stukje polyfoam.
3 Vul de wisseltank zoals aangegeven in hoofdstuk B.
4 Plaats de batterijen in de daarvoor bestemde houder L aan de achterzijde
van de kachel (fig. G). Let op de + en - polen. Plaats het afdekplaatje over de
batterijhouder
5 De vloer moet stevig en waterpas zijn. Verplaats de kachel als deze niet
waterpas staat. Probeer dit niet te corrigeren door er boeken of iets anders
onder te leggen.
A
E E E E E E
cardboard.
cardboard.
cardboard.
cardboard.
1
31
R 125 E 1998 / 1999
