5.1.3 Abmessungen des Ex [ia] Transmitters NRR262
Der NRR262 wird in Innenräumen, wie z. B. Instrumentenräumen, installiert und kann
ganz einfach mit zwei M4-Schrauben montiert werden. Zudem ist mit einer Hutschiene
EN50022 (nicht im Lieferumfang enthalten) eine "One-Touch"-Montage (Einrasten) mög-
lich. Diese Montage auf einer Hutschiene ist insbesondere dann von Vorteil, wenn meh-
rere Transmitter in Reihe montiert werden, oder wenn für die Zukunft die Installation
zusätzlicher Transmitter erwartet wird.

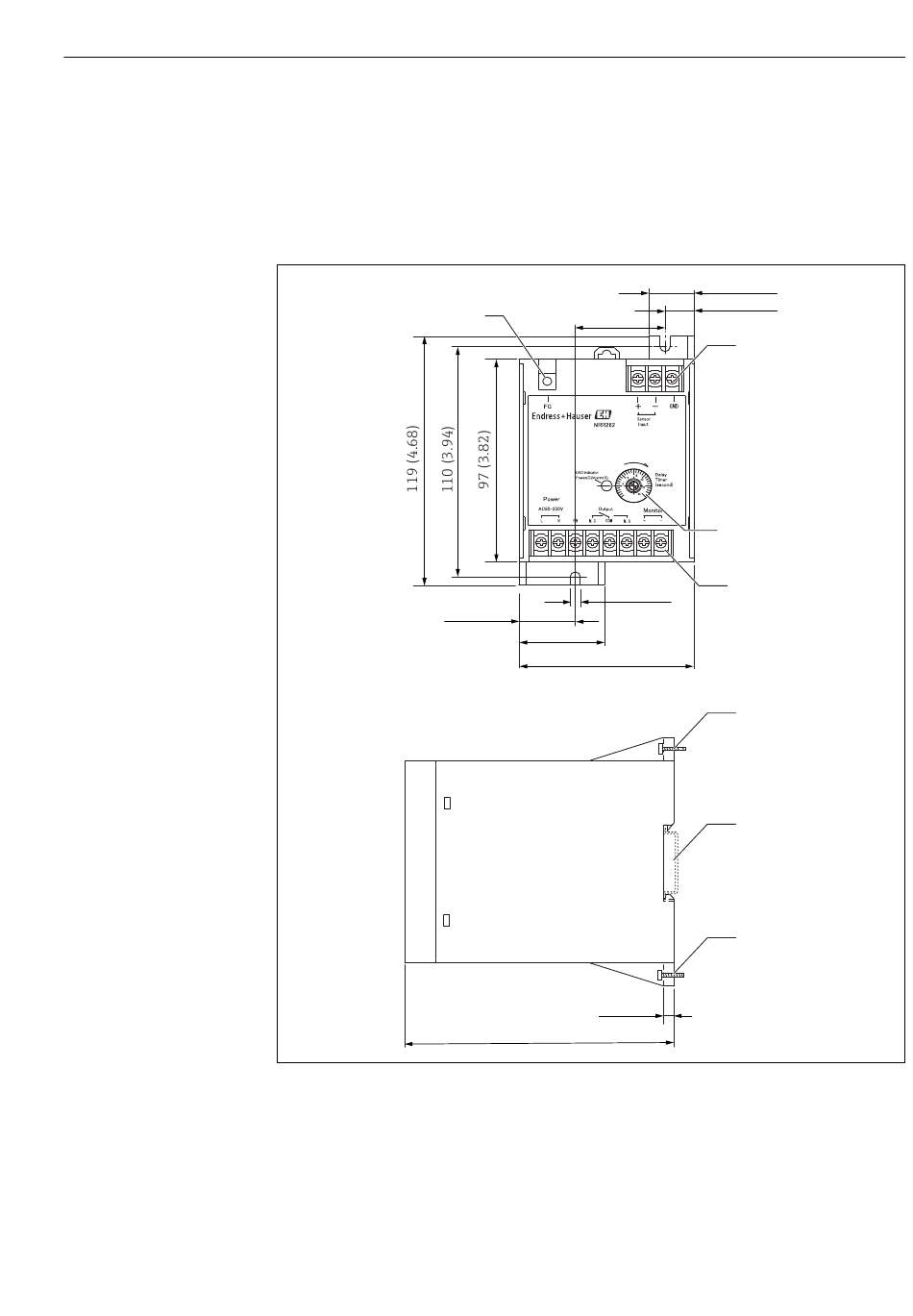

 14 Skizze des NRR262. Maßeinheit mm (in)
1 Gewinde (M4) für eigensichere Erdung der Klasse A
2 Trimmer zum Einstellen der Verzögerungszeit
3 Gewinde (M3)
4 Schraube (M4)
5 Hutschiene: EN50022-konform
1
40 (1.57)
4.5 (0.18)
25 (0.99)
38 (1.45)
78 (3.07)
5 (0.17)
129 (5.08)
Einbau
20 (0.79)
13 (0.51)
3
2
3
4
5
4
A0039884
