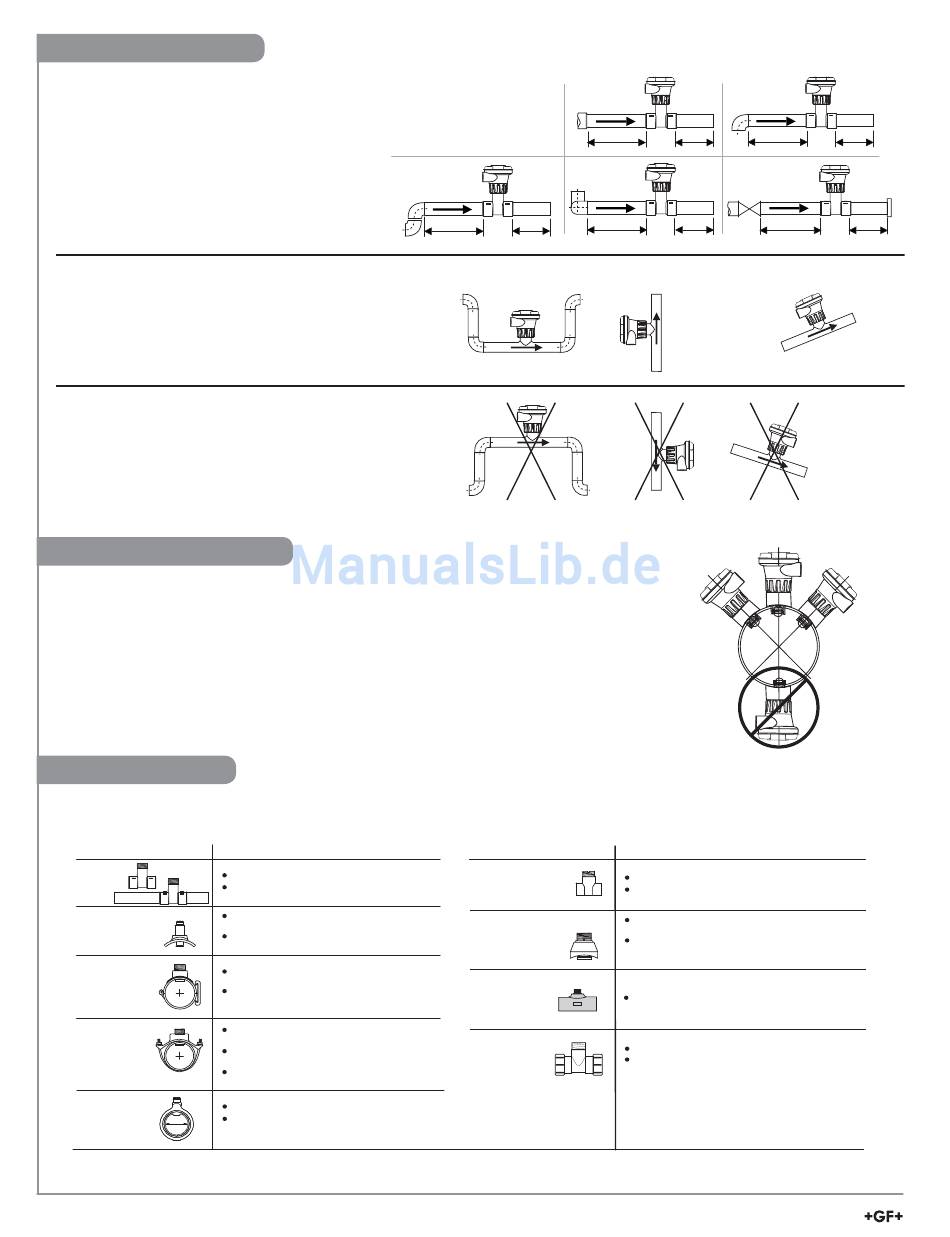

Position des Fittings

Empfohlene Sensormontage fl ussaufwärts/fl ussabwärts
Eine Position mit ausreichend langer,
gerader Rohrstrecke direkt fl ussaufwärts
vom Sensor wählen.
Wenn der Sensor in einer Vertiefung installiert wird
oder dort, wo der Durchfl uss aufwärts gerichtet ist,
wird der Sensor vor Kontakt mit Luftblasen geschützt,
wenn das System in Betrieb ist.
Diese Konfi gurationen werden nicht empfohlen,
da es schwierig ist, das Rohr voll zu halten.

Sensormontageposition

Horizontaler Rohrverlauf:
Für optimale Leistung den Sensor vertikal (0°) montieren. Maximal 45° montieren,
wenn Luftblasen vorhanden sind (Rohr muss voll sein).
Nicht unten im Rohr montieren, wenn Sedimente vorhanden sind.
Vertikaler Rohrverlauf:
Der Sensor kann beliebig ausgerichtet montiert werden; ein abwärts gerichteter
Durchfl uss wird jedoch nicht empfohlen. Der aufwärts gerichtete Durchfl uss wird
bevorzugt, um ein volles Rohr zu gewährleisten.
Rohrfi ttinge
Georg Fischer Signet bietet eine umfangreiche Auswahl an Installationsfi ttingen an, die die Position des Schaufelrads relativ zu
den Abmessungen des Rohrs regeln.
Typ
Kunststoff-
T-Stücke
PVC-
Klebeschellen
PVC-Schellen
Eisenschellen
Metrischer
Wafer-Fitting
d
Signet 2537 Durchfl ussmesser
4
Beschreibung
Ausführungen: 0,5 - 2,0 Zoll
MPVC oder CPVC
Nur in den Gräßen 10 Zoll und 12 Zoll
erhältlich
Eine 2,5 Zoll große Rohräffnung schneiden
Mit Klebstoff anschweißen
2,0 bis 4,0 Zoll, eine 3,65 cm große
Rohräffnung schneiden
6,0 bis 8,0 Zoll, eine 5,4 cm große
Rohräffnung schneiden
0,5 - 4,0 Zoll, eine 3,65 cm große
Rohräffnung schneiden
Gräßer als 4,0 Zoll, eine 5,4 cm große
Rohräffnung schneiden
Gräßer als 14,0 Zoll: Sonderbestellung
Für Rohre von DN 65 bis 200 mm
PP oder PVDF
Reduzierstück
2 x 90° Winkelstück
3 Dimensionen
2 x 90° Winkelstück
5 x ID
25 x ID
OK
+GF+
+GF+
Typ
Gewinde-T-Stücke
aus unlegiertem
Stahl und
Edelstahl
Weld-O-Lets aus
unlegiertem Stahl
und Edelstahl zum
Anschweißen
T-Stücke und Schellen
aus
Glasfaser
FPT
Metrischer
Installations-
fitting
90° Winkelstück
15 x ID
5 x ID 20 x ID
Ventil/Pumpe
40 x ID 5 x ID 50 x ID
OK
Vertikaler Durchfluss ist OK,
WENN das Rohr stets voll gehalten wird.
-45°
Beschreibung
Ausführungen: 0,50 - 2,0 Zoll
Wird auf Gewinderohrenden montiert
2,0 Zoll - 4,0 Zoll, eine 3,65 cm große
Rohräffnung schneiden
Gräßer als 4,0 Zoll, eine 5,4 cm große
Rohräffnung schneiden
1,5 - 2 Zoll PVDF-Einsatz
Für Rohre von DN 15 bis 50 mm
PP oder PVDF
5 x ID
5 x ID
OK
0°
+45°
Rohr
