Abmessungen
U L
LISTED
®
77CJ
12-24 V
10 W
Signet
-
Model #3-5700
+
Rückansicht

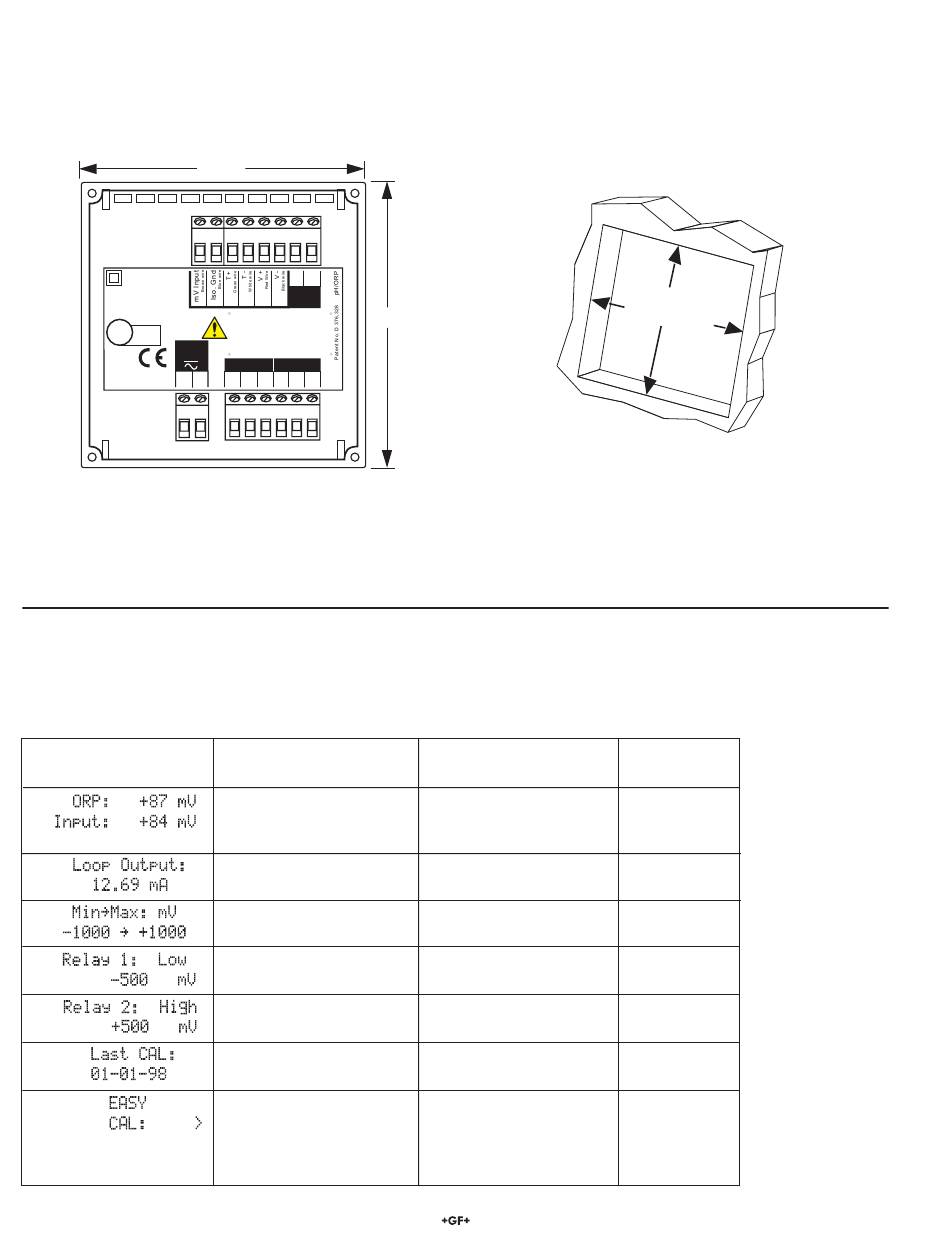

9. Übersicht der Einstellparameter
9.1 VIEW Menü Einstellparameter
Menüparameter
A.
B.
C.
D.
E.
F.
G.
8
88 mm
-
+
4-20
mA
88 m
Relay 2
Relay 1
NO
C
NC
NO
C
NC
(vgl. Abschnitt 6.1)
Beschreibung des Anzeigefelds
• Redox mV
• Unkalibrierter Sensor mV
Stromausgangspegel
Min→Max-Meßskalabereich
• Modus für Relais 1
• Sollwert für Relais 1
• Modus für Relais 2
• Sollwert für Relais 2
Datum der letzten Kalibrierung
EASY CAL
Verfahren
Wertebereich
• -1000 mV - +2000 mV
• -1000 mV - +2000 mV
3 - 21 mA
-1000 -
+2000 mV
Low, High, oder Pulse,
-1000 - +2000 mV
Low, High, oder Pulse,
-1000 - +2000 mV
00 - 00 - 00 -
39 - 39 - 99
Zwei mit Quinhydrone gesättigte
pH-Pufferlösungen erforderlich:
pH 4 = +87 mV,
pH 7 = +264 mV
(vgl. Abschnitt 6.2)
Gebrauchsanweisungen für den Redox-Betrieb des Signet 5700 pH/Redox-Monitors
9 2 x 9
2 m m
Ausschnitt des
Einbaurahmens
Werksseitige
Einstellung
n. z.
n. z.
n.z.
-1000 -
+1000 mV
Low
-500 mV
High
+500 mV
01 - 01 - 98
n. z.
