Spezifi kationen
Allgemein
Betriebsbereich ...................... 0,1 m/s bis 6 m/s
Rohrgrößenbereich ................ DN 15 bis DN 200
Min. Reynoldszahl .................. 4500
Verdrahtungsanschlüsse ....... ½ Zoll NPT-Gewinde;
Materials
Gehäuse ................................. PBT, gelb
Innenabdeckung .................... Valox, schwarz
Benetztes Material
-P0, -P1
Sensorkörper ...................... Glasfaserverstärktes PP
Dichtungs ring ..................... FKM
Achse .................................. Titan
Rotor ................................... PVDF, Black; optional ETFE
-T0
Sensorkörper ...................... PVDF, weiß
Dichtungs ring ..................... FKM
Achse .................................. PVDF, weiß
Rotor ................................... PVDF, weiß; optional ETFE
Leistungs
Input Frequency Range ......... 1 Hz bis 1000 Hz
System Response .................. 100 ms Aktualisierungsrate
Schaufelradfrequenz .............. 49 Hz pro m/s nominal
Linearität ................................. ± 1 % des max. Bereichs
Wiederholbarkeit .................... ± 0,5 % des max. Bereichs
Elektronik
Relaisspezifi kationen
Mechanischer SPDT-Kontakt 5 A bei 30 VDC, 5 A bei 250 VAC
Halbleiterrelais ....................... 100 mA bei 40 VDC,
Stromversorgung
Multi:
Mit Schwachstrom-
kontaktrelais .................... 24 VDC nominal ± 10 %, geregelt,
Mit Halbleiterrelais .............. 5 bis 24 VDC nominal ± 10 %,
Digital (S
3
L) ............................ 5,0 VDC min. bis 6,5 VDC max.,
4 bis 20 mA ............................ 400 mV max. Kräuselspannung,
Verpolschutz und
Kurzschlussfestigkeit .......... Bis zu 40 V, 1 Stunde
Überspannungsschutz ........... > 40 VDC over 1 Stunde
Ausgangs
Signalmittelung ....................... Programmierbar 0 bis 100
Ansprechempfi ndlichkeit ........ Programmierbare Skala von
Impulsteiler/ Gesamtimpulsausgang
Impulsteilereinstellung ........... 1,0000 bis 99999
Maximale Impulsfrequenz .. 300 Hz
Maximale Impulsbreite ....... 50 ms
(½ Zoll bis 8 Zoll)
wasserdichte Kabeldurchführung
für Kabel mit einem AD von 7 mm
bis 10 mm.
mit oder ohne Carbonfaser
verstärktem PTFE Hülse
mit oder ohne Carbonfaser
verstärktem PTFE Hülse
nominal
bei 25 °C
bei 25 °C
70 mA bei 33 VAC
30 mA max. Stromstärke
geregelt 30 mA max. Stromstärke
30 mA max. Stromstärke
(1,5 mA nominal)
30 mA max. Stromstärke
Sekunden
0 bis 9
Durchfl ussschalterausgang
Relaismodi ............................. Niedrig, Hoch
Zeitverzögerung ..................... 0,0 bis 6400,0 Sekunden
Hysterese ............................... In technischen Einheiten anpassbar
Digitaler (S
3
L) Ausgang
Typ .......................................... ASCII seriell, TTL 9600 bps
Maximale Kabellänge ............. Anwendungsabhängig
Stromausgang (passiv 4 bis 20 mA)
Schleifengenauigkeit .............. ± 32 μA (bei 25 °C bei 24 VDC)
Schleifenaufl ösung ................. 5 μA
Temperaturdrift ....................... ±1 μA pro °C max.
Netzunterdrückung ................. ±1 uA pro V
Netzunterdrückung ................. 305 m
Max. Schleifenimpedanz ........ 600 Ω bei 24 VDC, 1 kΩ bei 32 VDC
Umweltbedingungen
Elektronikgehäuse Einstufung NEMA 4X/IP65
Lagertemperatur .................... -10 °C bis 75 °C
Umgebungstemperatur .......... 0 °C bis 65 °C
Relative Luftfeuchtigkeit ......... 0 bis 90 %, nicht kondensierend
Höhenlage .............................. 2000 m
Verschmutzungsgrad ............. 2

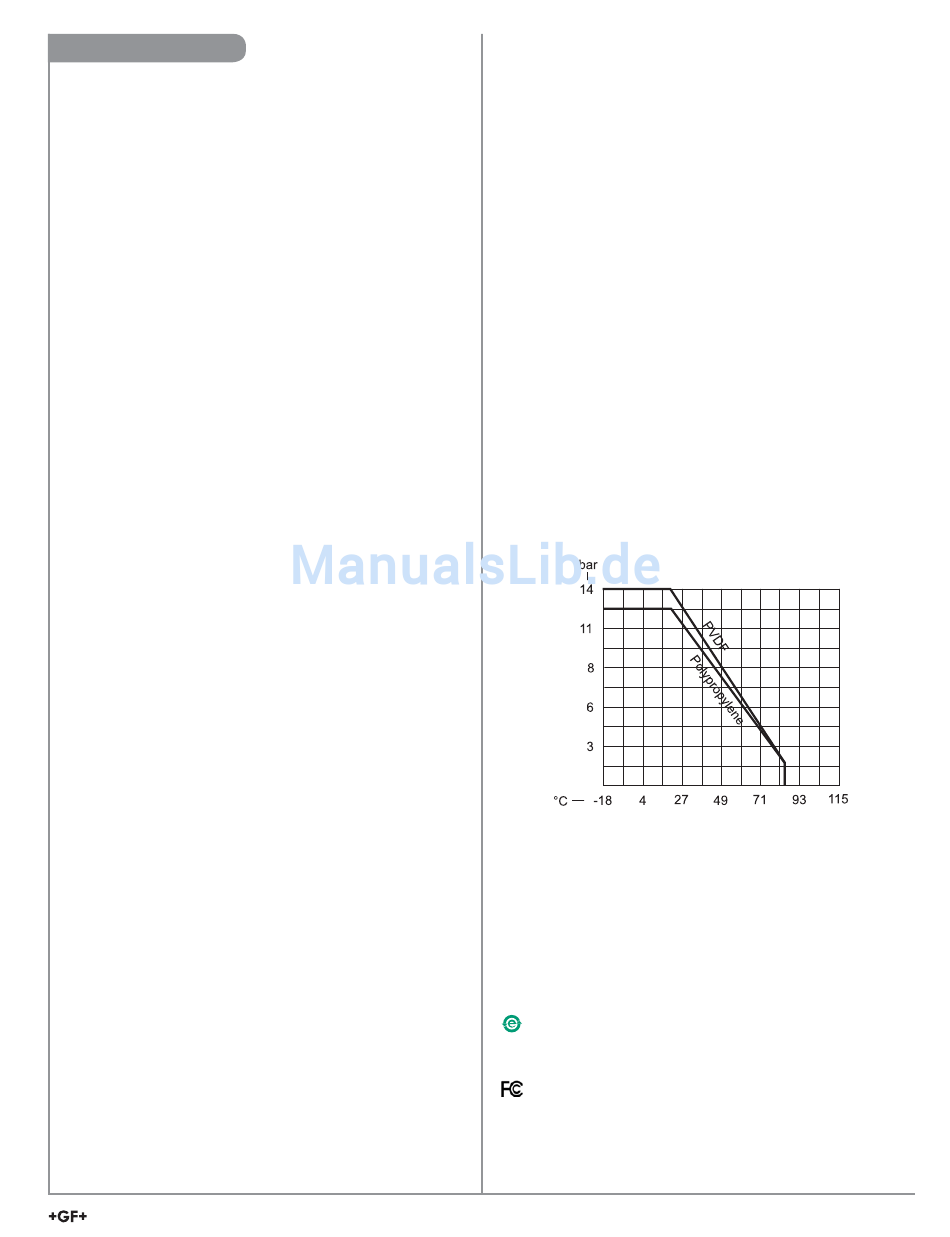

Druck/Temperatur-Nennwerte
Polypropylenkörper ................ 12,5 bar max. bei 20° C,
PVDF-Körper .......................... 14 bar max. bei 20° C,
Bestimmungsgemäßer Gebrauch:
Dieses Produkt ist für den Einsatz in Industriewasser- und
Abwasseraufbereitungsanwendungen bestimmt, bei denen die
chemische Zusammensetzung und die Flüssigkeitstemperaturen
mit den hier aufgeführten Spezifi kationen übereinstimmen.
Dieses Gerät ist nicht für die Verwendung oder Installation
in entzündbaren Flüssigkeiten zugelassen.
Normen und Zulassungen
•
CE, UL
•
NSF (3-2537-xC-Px Nur Version)
China RoHS (Details unter gfsignet.com)
•
Herstellung gemäß ISO 9001 für Qualität,
ISO 14001 für Umweltmanagement und
OHSAS 18001 für Gesundheitsschutz und Arbeitssicherheit.
Dieses Gerät entspricht Teil 15 der FCC-Regeln. Der Betrieb
unterliegt den folgenden beiden Bedingungen: (1) Dieses
Gerät darf keine schädlichen Interferenzen verursachen, und
(2) Dieses Gerät muss jegliche empfangenen Interferenzen
aufnehmen können, einschließlich Interferenzen, die einen
unerwünschten Betrieb verursachen können.
Signet 2537 Durchfl ussmesser
(siehe Handbuch des 8900)
1,7 bar max. bei 85° C
1,7 bar max. bei 85° C
3
