12.7.17.2 Exaktstriegel vorbereiten

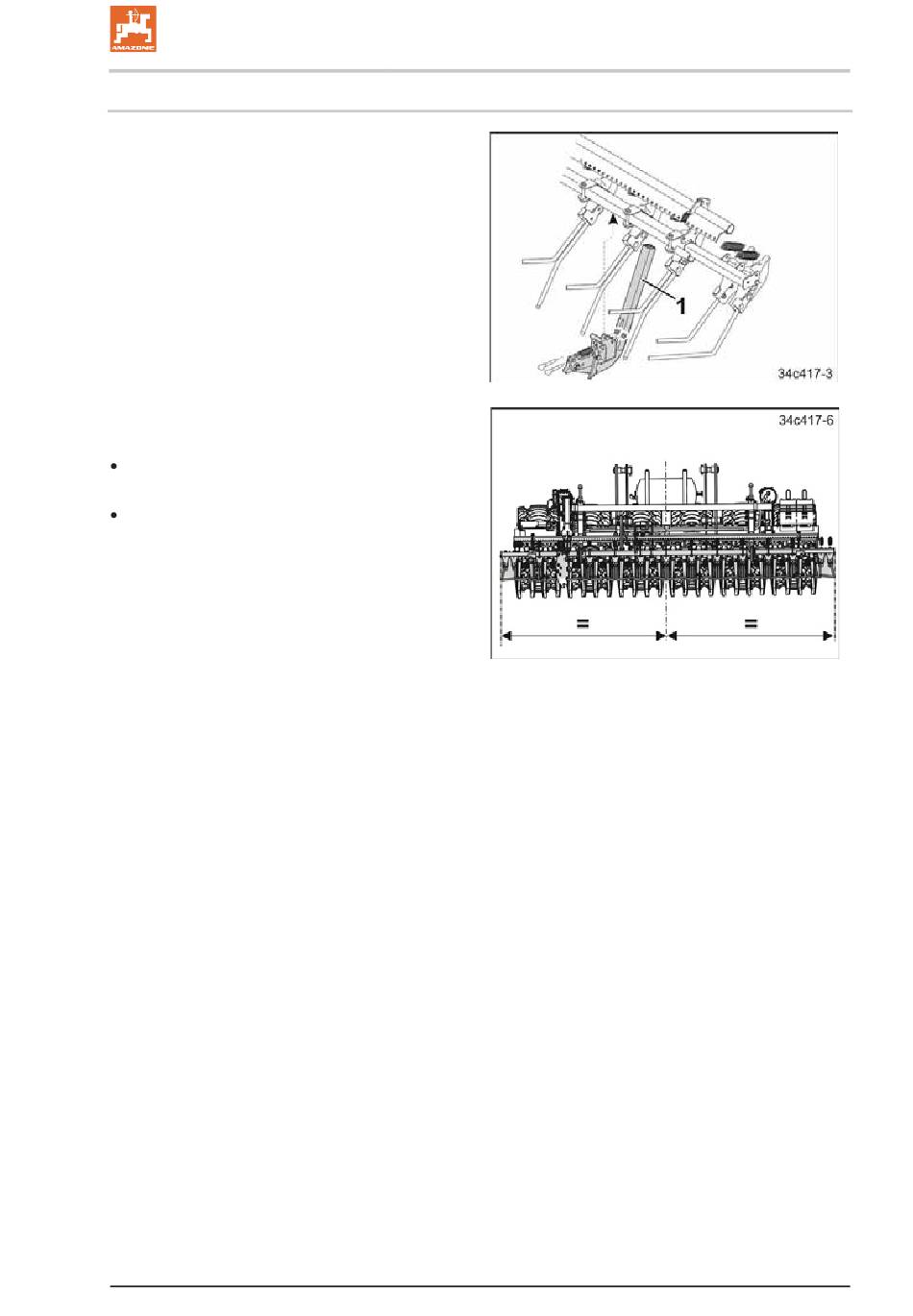

1. Das Spindelunterteil (Fig. 503/1) am Exakt-
striegel anschrauben:
Anzugsmoment: 49 Nm/36.14 ft-lb.
Das Spindelunterteil so montieren, dass bei der
späteren Montage
der Exaktstriegel mittig an der Maschine be-
festigt ist (siehe Fig. 504)
das Spindelunterteil mit dem Spindeloberteil
an der Maschine fluchtet.
Cirrus 03 BAH0101.08 05.2022
Fig. 503
Fig. 504
Warten und Instandhalten
315
