Warten und Instandhalten
12.7.4.4 Fahrgassensegmente elektrisch anschließen

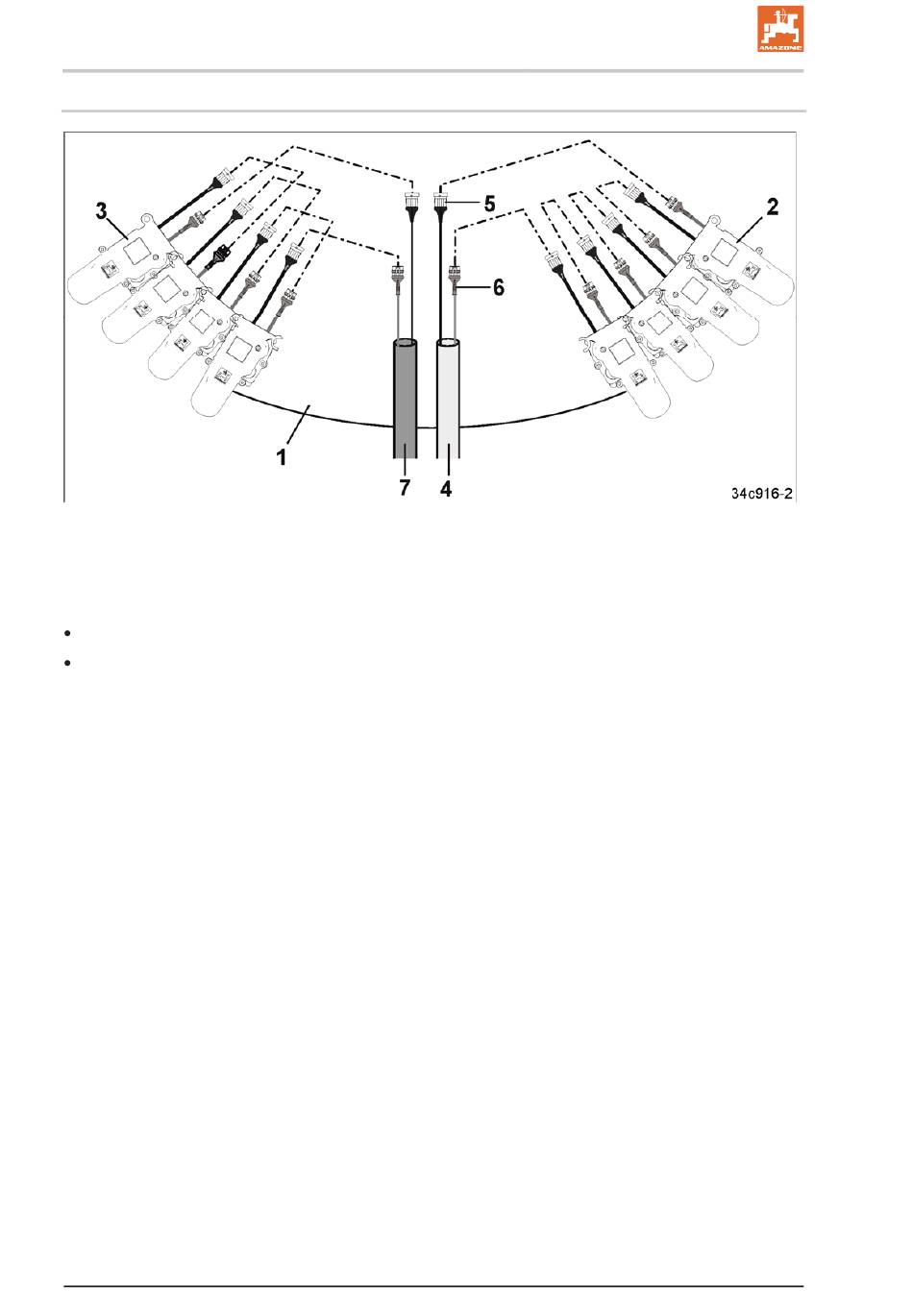

Fig. 475
Dargestellt ist ein Verteilerkopf (Fig. 475/1) mit 4 Fahrgassensegmenten (Fig. 475/2) zum Anlegen der
rechten Fahrgassenspur und 4 Fahrgassensegmenten (Fig. 475/3) zum Anlegen der linken
Fahrgassenspur.
Das rechte Maschinenkabel (Fig. 475/4)
ist beschriftet mit der Aufschrift „Fahrgasse rechts"
hat einen Stecker (Fig. 475/5) und eine Buchse (Fig. 475/6). Der Stecker besitzt immer das
längere Kabel.
Entsprechend ausgestattet ist auch das linke Maschinenkabel (Fig. 475/7) mit der Aufschrift
„Fahrgasse links".
302
Cirrus 03 BAH0101.08 05.2022
