5 Anschlüsse
DCIP 600‑...
a
f
b
c
e
g
j
i

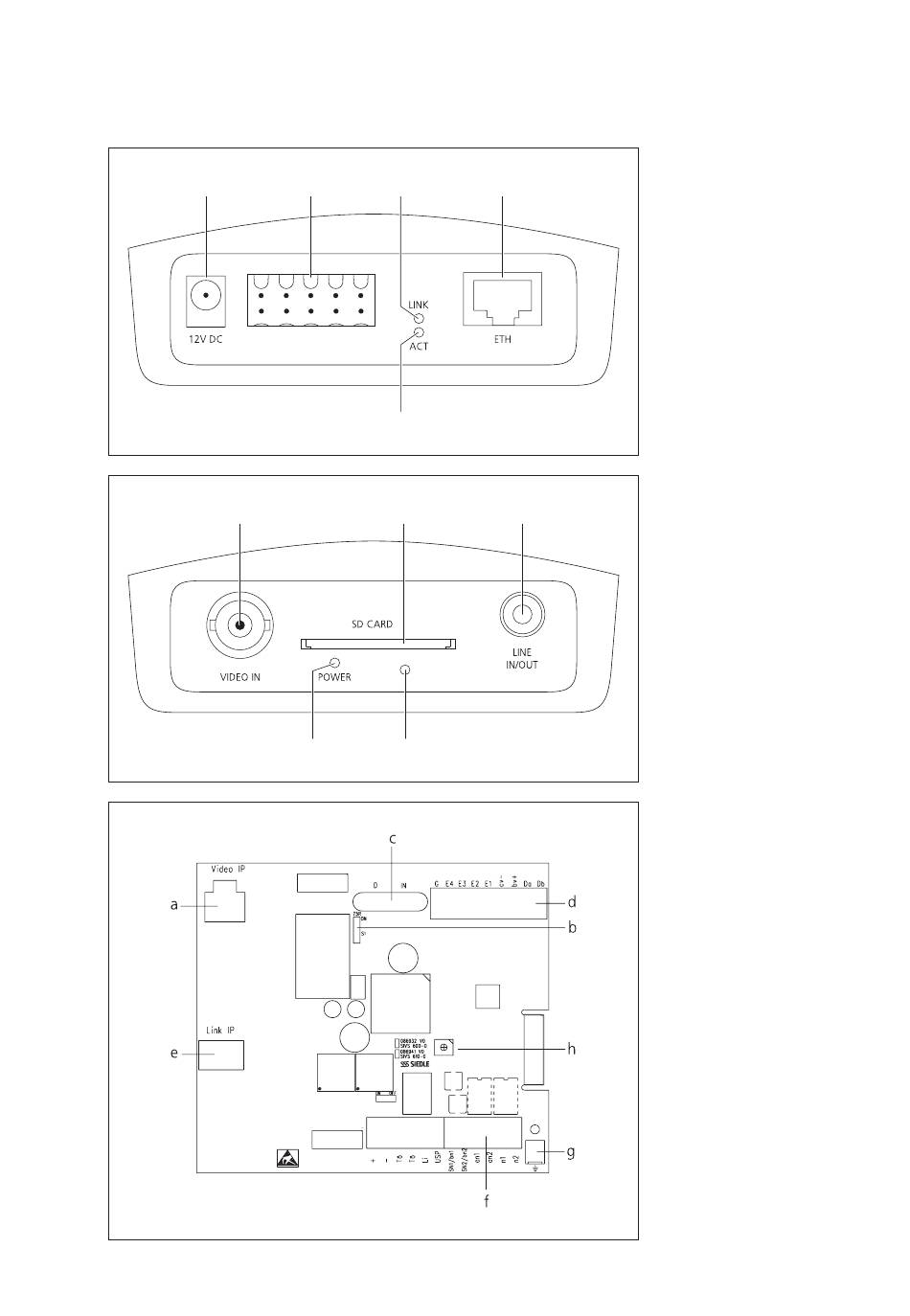

Anschlüsse und LED's IPVS 600-01
a Spannungseingang 12 V DC zum
d
Anschluss des Netzteils
b Anschlussbuchse zum SIVS 600‑...
c LED LINK leuchtet grün bei
bestehen der Netzwerkverbindung
d RJ45‑Buchse ETH
Netzwerkanschluss
e LED ACT leuchtet orange bei
Daten übertragung über das
Netzwerk
Anschlüsse und LED's IPVS 600‑01
f Videoeingang 1 Vss vom
h
SIVS 600‑...
g SD
Funktion)
h Audio‑Line‑In/Audio‑Line‑Out zum
SIVS 600‑...
i LED Betriebsstatus leuchtet grün
bei Betriebsbereitschaft
j Reset‑Taster, Auslieferungs zustand
herstellen (Nach einem Reset muss
der Siedle‑Mode wieder installiert
werden, siehe Kapitel Werksreset.)
Anschlüsse SIVS 600‑...
a Videosignal 1 Vss (Cinch‑Buchse)
b Abschlusswiderstand 75 Ohm
EIN/AUS
c IN = Videosignal 1 Vss Eingang,
D = Videosignal 1 Vss Durchgang
d Anschlussklemmen zur Installation
e Anschluss zu IPVS 600‑...
f Anschlussklemmen zur Installation
g Anschlussklemme für Erdung
h BCD‑Drehschalter für
Strangadresse In‑Home‑Bus
‑Kartenschacht (keine
TM
13
