5 Anschlussklemmen

SIVS 600-0, TLM/LL 611-0

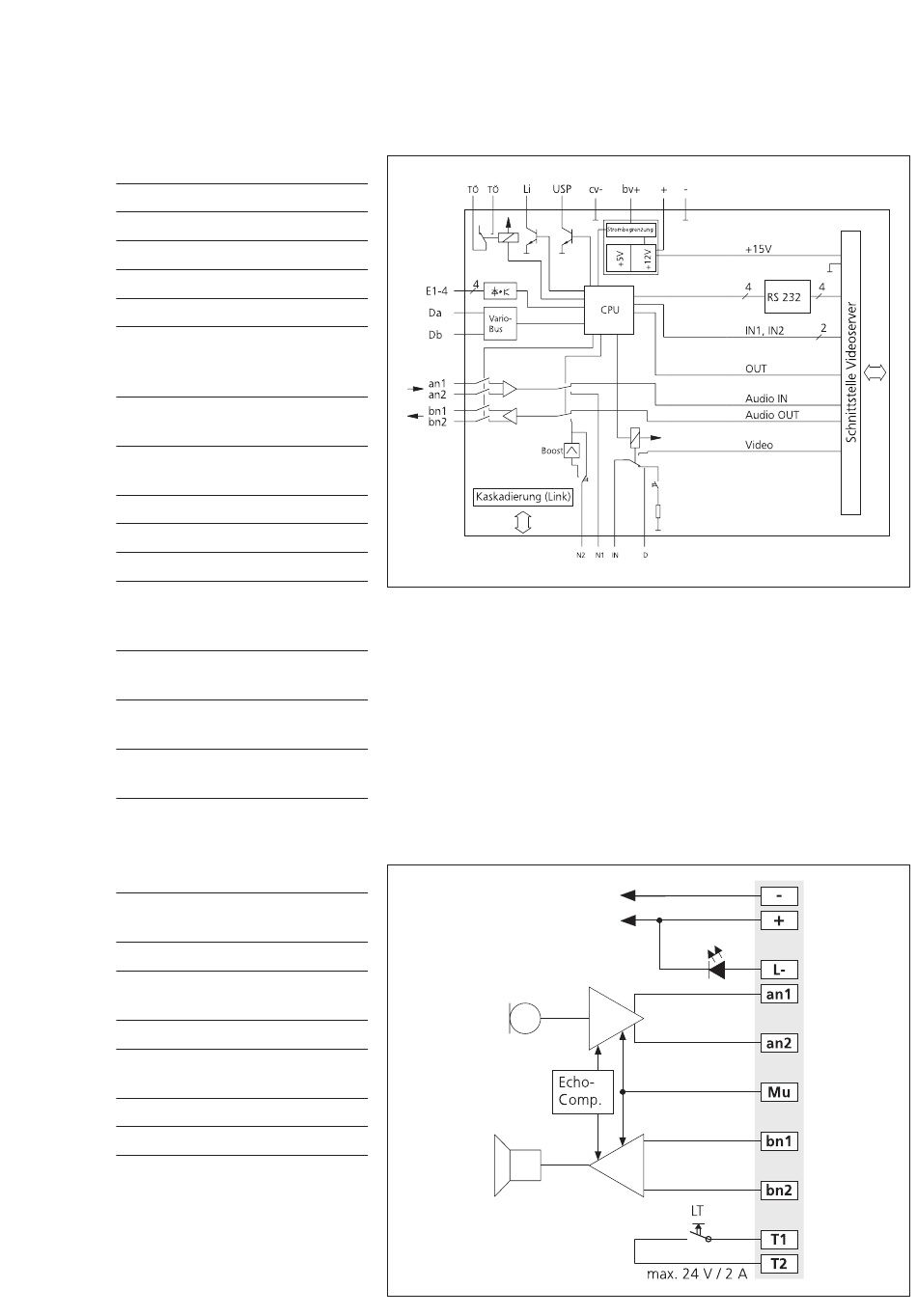

Blockschaltbild SIVS 600-0
G Bezug für die Eingänge E1–E4
E4 Eingang 4, nicht verwendet
E3 Eingang 3, nicht verwendet
E2
Eingang 2, nicht verwendet
E1 Eingang 1, nicht verwendet
cv- Abgriff Versorgungsspannung
bv+ für Vario‑Bus, 12 V DC,
max. 300 mA
Da/ Vario‑Bus
Db
+ Versorgungsspannung
-
24 V DC
TÖ Türöffnerkontakt potential
TÖ frei max. 24 V, 1 A
Li Lichtkontakt
USP Universal Switch Port,
universell nutzbarer
Schaltkontakt
bn1 Line‑Signal zur Türstation
bn2 gehend
an1 Line‑Signal von Türstation
an2 kommend
n1 NF‑Signal für angeschlossenes
n2 DCA 740‑01
Blockschaltbild TLM/LL 611-0
+ Anschluss für
- Versorgungsspannung
L- Beleuchtung Licht‑Taste
an1 Mikrofonsignal
an2
Mu Mute‑(Stumm)‑Schaltung
bn1 Lautsprechersignal
bn2
T1 potentialfreier Kontakt
T2 Licht‑Taste, max. 24 V, 2 A
15
